金属棒材层压成型加工设备结构

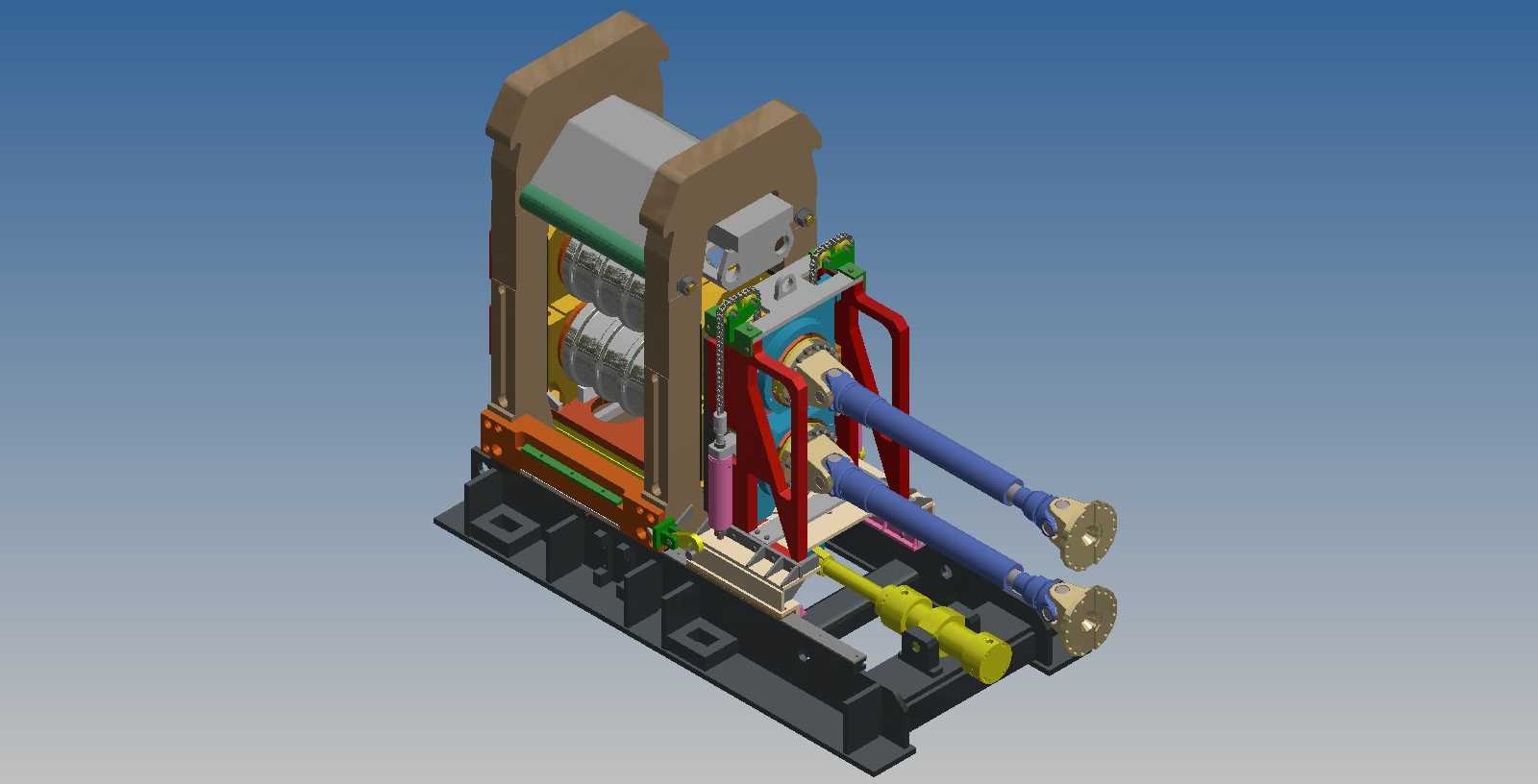

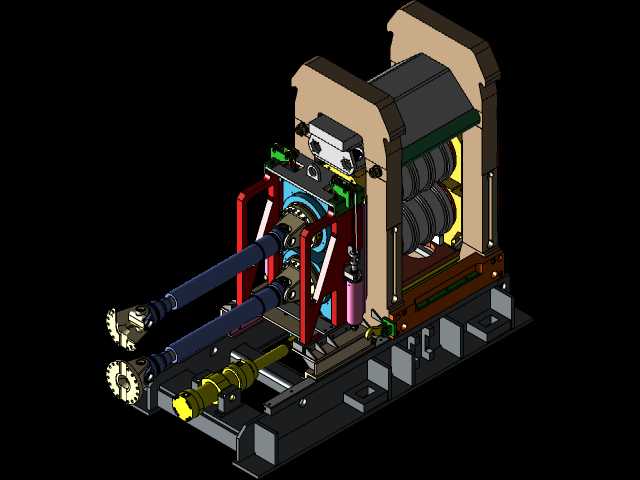

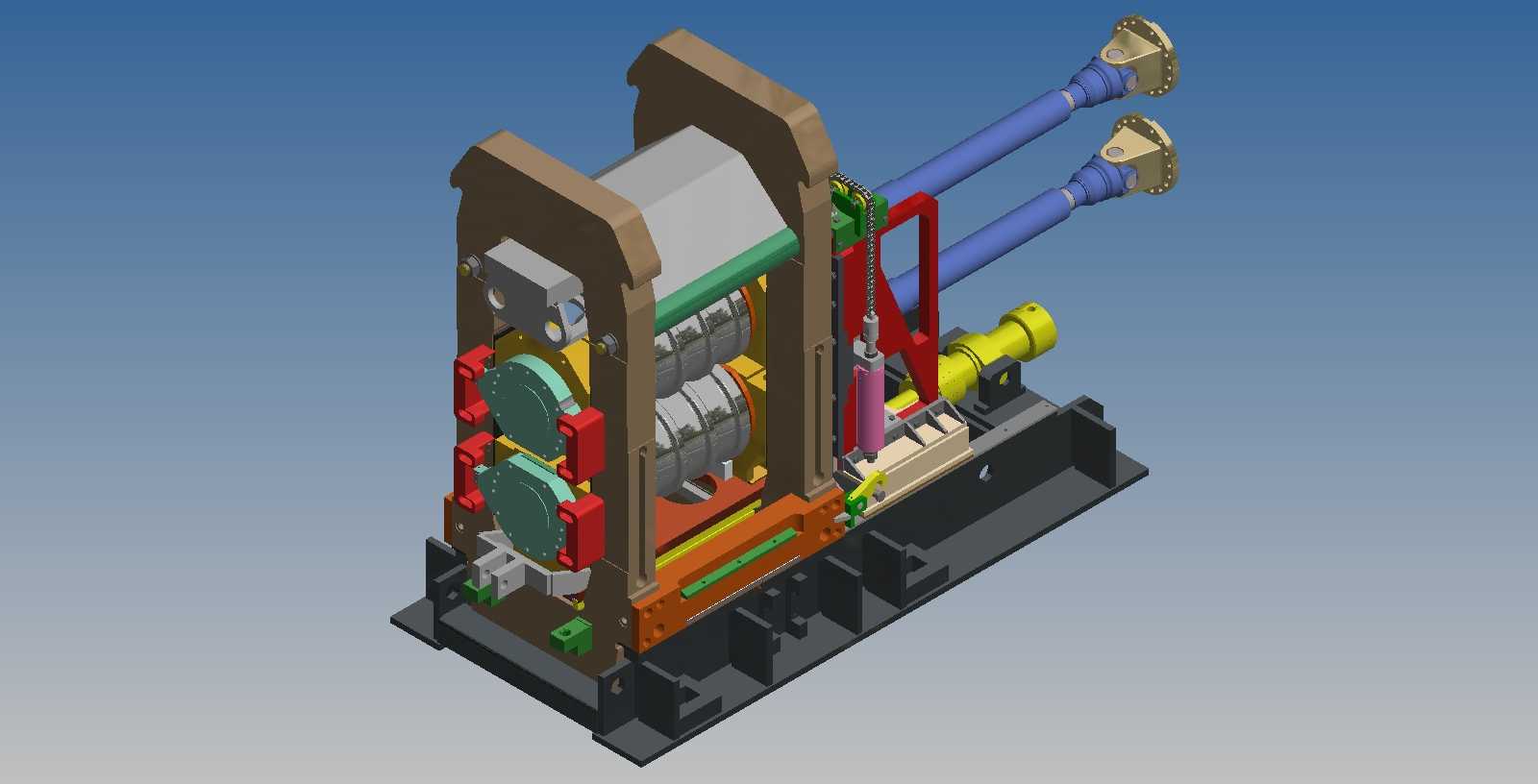

　　在金属型材深加工的生产场景中，长尺寸棒材的表层压合、致密化处理是棒材精整工序里的核心环节，这类层压加工设备主要承担热轧或冷拔后棒材的表层应力消除、复合层压合、尺寸精整的作业任务，区别于通用锻压设备的单点施压特性，该设备采用连续辊压结合双侧液压进给的结构形式，能够适配圆形、矩形截面的金属棒材连续通过式加工需求，无需逐段装夹工件，大幅提升长棒材加工的工序效率。从整体结构布局来看，设备采用立式门型机架作为承载主体，机架采用厚钢板焊接后去应力处理的加工工艺，两侧立柱的导向面经过精磨加工，保证上部施压组件的上下运行直线度误差控制在0.02mm/m范围内，避免施压过程中出现偏载导致的棒材加工尺寸超差。机架下部安装有整体式铸铁底座，

　　底座上预留了地脚螺栓安装孔与横向调节槽，安装时可根据生产线的输送高度调整整机水平位置，底座的安装边界尺寸适配常规型材加工车间的设备基础预留尺寸，无需额外做大规模基础改造即可完成就位。设备的核心施压单元采用多组叠层压辊布置，上下压辊的辊面根据加工棒材的截面轮廓做了对应型面加工，压辊轴系采用圆锥滚子轴承搭配推力轴承的组合支撑形式，能够承受层压过程中产生的径向压力与轴向窜动力，压辊的间隙调整通过机架上部的螺旋调节机构配合碟形弹簧实现，既可以根据棒材的压下量需求精确设置辊缝，也能在遇到硬点杂质时通过弹簧缓冲避免辊面崩损。设备的进料侧配置了两组对称布置的液压进给组件，液压缸采用铰轴式安装在机架侧部的支撑座上，缸杆前端连接导向套与推送压头，

　　能够将待加工的棒材平稳推送至层压辊组的进料口，推送速度可根据棒材的材质与压下量参数做无级调节，避免进给速度过快导致的棒材表层褶皱或者进给过慢产生的加工效率低下问题。液压管路采用高压无缝钢管搭配柔性软管的布置形式，管路沿机架侧部的走线槽规整固定，避免加工过程中氧化皮、切削液滴落对管路造成腐蚀，同时预留了压力检测接点，可实时监测进给压力变化，当压力超过阈值时自动触发停机保护，防止设备过载损坏。在设备的出料侧设置了导向出料架，架体上安装有耐磨导向板，能够将加工完成的棒材平稳引导至后续输送辊道上，避免棒材出料时出现磕碰划伤。从设计思路层面，该设备充分考虑了金属棒材加工现场的恶劣工况，所有外露的传动部件都配置了可快速拆卸的防护罩，

　　既能够防止加工过程中产生的氧化皮飞溅伤人，也方便日常维护时快速拆卸清理辊面与传动部位的积屑；设备的润滑系统采用集中自动润滑形式，通过分油器将润滑油定时定量输送至各个轴承位、导向面等运动摩擦副位置，减少人工维护的工作量，同时避免人工润滑不及时导致的部件异常磨损。在安装边界方面，设备整机的重心落在底座中心区域，运行过程中的振动幅值控制在0.05mm以内，周边预留的维护空间满足常规检修作业的需求，无需额外配置大型吊装设备即可完成易损件的更换作业；设备的进料高度与常规棒材输送线的出料高度匹配，可直接接入现有棒材加工生产线，也可作为独立工位完成单根棒材的层压加工作业，适配小批量多规格的棒材定制加工需求。针对不同材质的棒材加工需求，该设备的压辊组件可实现快速更换，更换时只需松开压辊轴承座的压紧螺栓即可整体吊出辊组，换型时间控制在30分钟以内，能够适配碳钢、合金钢、铜铝型材等多种材质棒材的层压加工需求，压合过程中辊组的线速度与液压进给速度保持同步匹配，保证棒材在压合过程中不会出现打滑、堆料等问题，加工后的棒材直线度、表层致密度均能满足后续精加工或者成品交付的要求。
