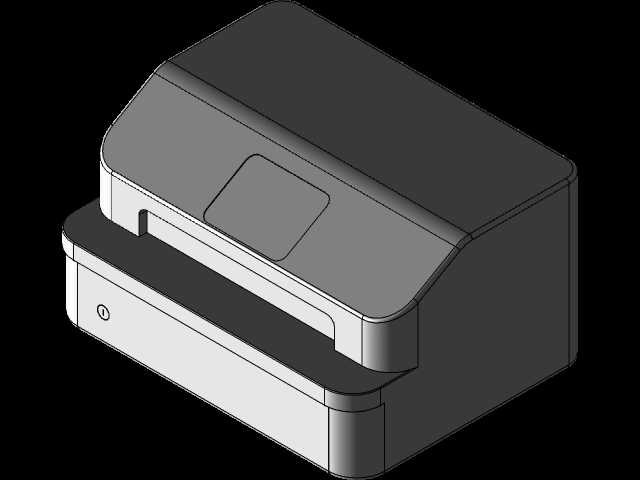

奥利维蒂PR2plus存折打印机三维结构

　　整机宽度控制在单臂可操作的范围内，深度不会遮挡柜面的其他操作区域，高度适配坐姿操作时的视线角度，操作人员不用抬手就能完成按键操作与介质取放，长时间作业也不会产生额外的操作疲劳。设备的功能特性完全围绕厚介质打印需求设计，走纸通道采用平直开放式的进纸路径，区别于普通针式打印机的弯折走纸结构，能够容纳厚度达数毫米的存折本、多联无碳复写票据、厚质证件类介质，不会出现卡纸、介质弯折的问题；打印头组件采用横向移动的字车结构，配合高精度的字车导轨与传动皮带，能够保证打印针落点的精准度，满足存折磁条信息识别后、账号金额等内容的精准对位打印需求，避免出现打印错位导致的凭证作废问题；操作面板设置在设备上盖的靠前位置，集成了状态显示屏与功能按键，在银行、邮政储蓄、政务服务网点这类需要处理多联票据、存折本的场景里，针式存折打印机是柜面工位的核心外设，不同于普通办公用的喷墨、激光设备，这类设备需要兼顾厚介质通行、精准对位、多联复写穿透打印的能力，奥利维蒂PR2plus作为这类场景里应用极广的成熟机型，其三维结构的还原建模，能给外设结构设计、柜面设备集成、旧设备改造升级的从业者提供非常具象的参考依据。从实际使用场景来看，这类设备常年放置在营业网点柜面的操作台上，操作人员需要频繁完成存折翻页、票据插入、打印后取件的动作，所以设备的外形尺寸设计首先要适配柜面的操作空间边界，整机采用上下分层的卧式结构，下层为走纸机构与主控电路的容纳腔体，上层为操作面板与上盖组件，

　　操作人员在工位上可以直观看到设备的运行状态，通过按键完成进纸、退纸、打印模式切换的操作，不用俯身查看设备侧面的指示标识。从设计思路层面拆解，这款设备的结构设计优先考虑了长期高频使用的可靠性，上盖采用一体化的注塑成型结构，既能够覆盖内部的字车、传动机构，避免日常使用时灰尘、杂物落入走纸通道造成故障，又可以通过卡扣结构快速拆卸，方便运维人员清理打印头、更换色带、检修走纸辊组件；设备底部设置了防滑支撑脚，能够在光滑的柜面台面上保持稳定，即使操作人员快速插入、抽出介质，设备也不会出现移位；进纸口设置在设备前部的中下位置，出纸方向与进纸方向保持一致，符合柜面操作时“前入前出”的操作习惯，操作人员不用侧身或者抬手就能完成介质的取放，

　　大幅提升柜面业务的办理效率。在安装边界与适配性上，这款设备的后部预留了通讯接口与电源接口的安装位置，接口排布紧凑，不会占用额外的后部空间，设备贴墙放置时也不会挤压连接线材；整机的重量分布集中在下层的走纸机构与金属机架部分，重心偏低，即使受到意外碰撞也不容易倾倒；上盖的边缘全部做了圆角过渡处理，避免操作人员在频繁取放介质时被棱角划伤，符合办公外设的安全设计要求。对于三维建模从业者来说，还原这款设备的结构时，需要重点关注走纸通道的间隙尺寸、字车的行程范围、上盖与下层腔体的配合间隙，这些细节直接决定了模型用于设备集成、工位布局仿真时的参考价值，比如在做智慧网点的柜面布局仿真时，准确的设备外形尺寸能够帮助设计人员合理规划柜面的设备摆放位置，

　　预留足够的操作空间与检修空间；在做旧设备的智能化改造时，精准的结构模型能够帮助设计人员确定加装模块的安装位置，避免新增模块与原有设备的运动部件产生干涉。从实际运维的角度来看，这款设备的结构设计充分考虑了易损件的更换便利性，色带架的安装位置在上盖打开后就能直接触及，不用拆解额外的结构件，运维人员在网点现场就能快速完成色带更换，减少设备的停机时间；走纸辊采用模块化的装配结构，当走纸辊磨损导致进纸偏差时，可以快速拆卸更换，不用整体更换走纸机构，降低设备的后期维护成本。打印头的保护结构设计也十分考究，在设备断电或者待机状态下，打印头会移动到侧边的保护位置，避免打印针长时间暴露受到意外磕碰损坏，同时字车的传动机构设置了位置传感器，能够精准检测字车的初始位置与移动行程，保证打印位置的对位精度，满足存折、票据这类对打印位置精度要求极高的介质打印需求。
