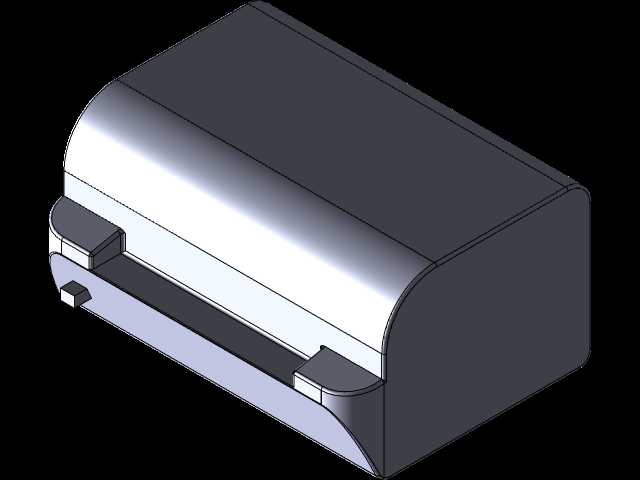

南天PR9存折打印设备结构三维建模

　　在银行柜面、邮政储蓄网点这类高频处理存折、多联票据的业务场景里，专用存折打印机的结构合理性直接决定了柜面业务的处理效率，不同于普通办公用的A4幅面喷墨、激光打印机，存折类打印设备需要应对厚度不均的介质——翻开的存折本厚度可达2-5mm，部分加盖骑缝章的老旧存折还存在页面起翘、折痕变形的问题，这就要求设备的进纸机构不能采用普通打印机的刚性搓纸路径，必须预留足够的介质适配冗余。这次建模的南天PR9机型，是行业内应用周期较长的一款柜面专用打印设备，建模过程中首先还原的是其介质处理逻辑：设备进纸口采用了浮动式压纸结构，两侧的定位挡块可以根据存折、票据的宽度手动调整，避免进纸过程中出现歪斜，进纸通道的下托板带有微小的弧度设计，

　　不是完全平直的路径，这个细节是为了让存在折痕的厚介质能够顺着弧度自然进入辊组，不会因为刚性挤压出现卡滞。从外形尺寸来看，这款设备的整体轮廓采用了大圆角过渡的壳体设计，没有突出的尖锐棱角，这是考虑到柜面操作空间有限，操作人员频繁取放介质、递接客户资料时，不会被设备边角磕碰，设备的安装边界需要预留后方10cm左右的走线空间，因为电源接口、数据传输接口都布置在机身背部靠下的位置，同时前方进纸台需要预留至少15cm的操作空间，方便放置翻开的存折本，避免介质悬空弯折。设备的上壳体采用了分体式的开合结构，建模时还原了其转轴的隐藏式设计，日常使用中如果出现卡纸情况，操作人员不需要借助工具，直接翻开上盖就能接触到整个走纸通道，快速清理卡滞的介质，

　　这个设计比早期需要拆卸螺丝的机型维护效率提升很多。打印头的移动导轨布置在机身中部的刚性安装架上，导轨的安装基准面做了0.02mm的平面度公差预留，保证打印头横向移动时的定位精度，避免出现存折打印字符错位、行间距不均的问题，毕竟存折上的账户信息、交易记录属于长期留存的重要凭证，打印清晰度和位置精度的要求远高于普通办公文档。机身两侧的侧盖内部预留了扩展接口的安装位，可以根据网点的需求加装磁条读写模块、IC卡接触模块，实现存折磁条信息读取、账户信息校验和打印的一体化操作，不需要额外外接其他读写设备，节省柜面的桌面空间。在建模的细节处理上，还原了设备底部的四个可调橡胶脚垫，通过旋转脚垫可以调整设备的水平度，适应不同平整度的柜面，

　　避免设备运行时因为辊组转动产生共振移位，出纸口的位置设计在进纸口的同侧，属于前出纸结构，操作人员不需要侧身就能取到打印完成的存折，符合柜面操作的人机工程学要求，减少长时间操作的动作疲劳。设备的控制按键区域布置在机身前部右侧，按键采用了大尺寸的凸起设计，即使操作人员隔着玻璃隔断或者手部有轻微的湿滑，也能准确触发按键，按键旁边的状态指示灯采用了不同颜色的透光设计，分别对应电源、就绪、缺纸、故障几种状态，操作人员隔着一定距离就能快速判断设备的运行状态，不需要凑近查看小字标识。整个机身的内部框架采用了钣金折弯的结构设计，相比塑料框架拥有更好的刚性，长期使用不会因为打印头的反复移动出现框架变形，外层的塑料壳体主要起到防护和防尘的作用，壳体上的散热孔布置在机身两侧靠下的位置，既可以保证内部电路、电机工作时的热量散出，又能避免上方掉落的回形针、纸屑等杂物进入设备内部造成短路故障。
