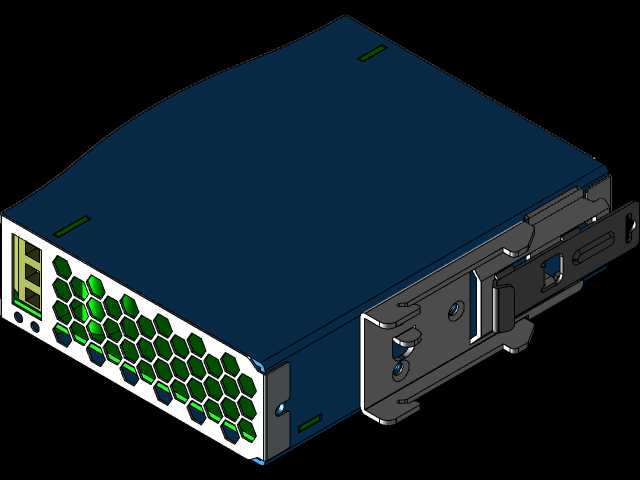

导轨式明纬SDR-75开关电源结构模型

　　这款导轨安装式工业直流电源的三维结构模型，完整还原了设备的装配细节与安装边界，可直接用于电气柜布局设计、设备三维布线仿真、控制柜干涉检查等工程场景。在离散制造车间的自动化产线、楼宇配电的弱电竖井、风电塔筒的控制柜内部、光伏并网的直流汇流侧，这类薄型导轨电源都是给PLC模块、现场传感器、工业交换机、小型执行机构提供稳定直流供电的核心元件，相比传统的螺丝固定型电源，导轨卡装结构能大幅缩减柜内装配工时，后期维护更换时无需拆卸周边接线端子，只需松开卡扣即可完成整机替换。

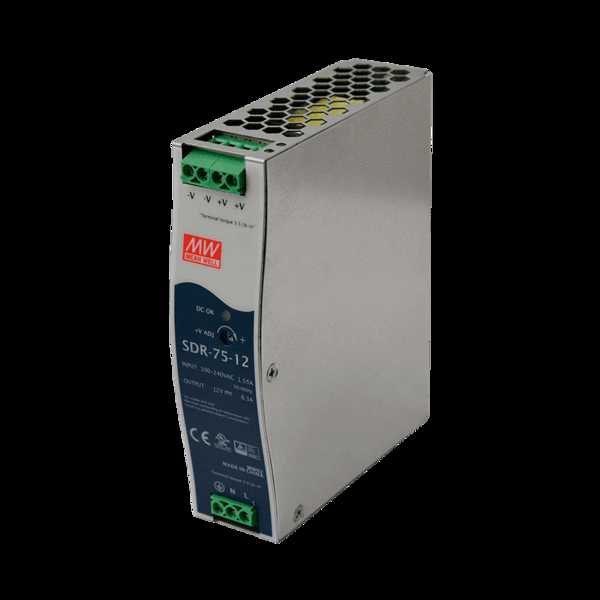

　　从实际使用的功能特性来看，该款电源额定输出功率75W，支持宽范围交流电压输入，可适配不同地区的电网波动场景，输入端带绿色端子排的接线位，标注清晰的L、N、接地标识能避免现场接线错相，输出端同样采用快接端子设计，可同时给多路低压负载供电，机身正面集成的状态指示灯，能在设备运维时快速判断电源工作状态，无需借助万用表测量输出端电压，减少现场排查故障的时间。机身侧面的散热格栅采用交错式开孔设计，既保证内部功率器件的对流散热效率，又能阻挡较大尺寸的金属碎屑、灰尘落入电源内部，适配车间多粉尘的复杂工况，外壳采用一体弯折的金属壳体，表面做了哑光导电氧化处理，既具备足够的结构强度抵抗柜内布线时的磕碰，又能实现良好的电磁屏蔽效果，避免电源自身的开关谐波干扰周边的弱电信号设备。

　　做三维结构设计时，首先要匹配DIN标准导轨的安装卡扣尺寸，卡扣的弹性行程要保证既能顺利卡入35mm标准导轨，又能在长期震动工况下不会出现松脱，机身的整体宽度控制在薄型尺寸区间，在并排安装多台电源时，能最大化利用柜内的横向安装空间，无需预留额外的散热间隙。建模过程中要精准还原所有外部接口的位置与尺寸，包括上下两端的接线端子插拔深度、正面指示灯的凸台高度、侧面散热孔的排布间距，这些细节直接影响后续电气布线时的线缆弯曲半径校核，避免出现线缆接插后与柜门、线槽、周边元件发生干涉的问题。

　　从安装边界维度考量，该电源的安装方向为垂直导轨安装，机身背部的卡扣定位槽要与导轨的凸起完全贴合，建模时要预留出接线操作的手部空间，也就是电源上下端距离柜内走线槽的距离不能小于端子接线所需的操作空间，方便现场电工用螺丝刀紧固端子螺丝。机身的所有棱角都做了小圆弧倒角处理，没有尖锐的冲切毛边结构，既符合电气设备的安全设计规范，也能避免装配时划伤操作人员的手部。在做控制柜整体布局时，这类电源通常布置在柜内的上部进线侧，靠近交流主进线端子，减少强电走线的长度，输出端的直流线缆可直接沿侧边线槽连接到下方的PLC、IO模块等负载，三维模型里还原的端子接线方向，能帮助布线工程师提前规划线缆走向，计算每根线缆的下料长度，减少现场施工的线材浪费。

　　不同于消费类电源的塑料外壳设计，这款工业电源的金属壳体在建模时要还原板材的弯折厚度，壳体之间的卡扣连接、螺丝固定位都要精准对应，方便结构工程师做电源的拆装仿真，验证后期维护时的操作便利性。正面的品牌标识、参数标注区域做了轻微的凹印处理，避免长期使用后标识被摩擦脱落，这些细节的还原能让整个三维装配场景更贴近真实的工程应用状态，在做设备方案演示、客户产线方案汇报时，能提升整体三维方案的真实感与专业度。
