汽车管路连接用球形铰接接头结构

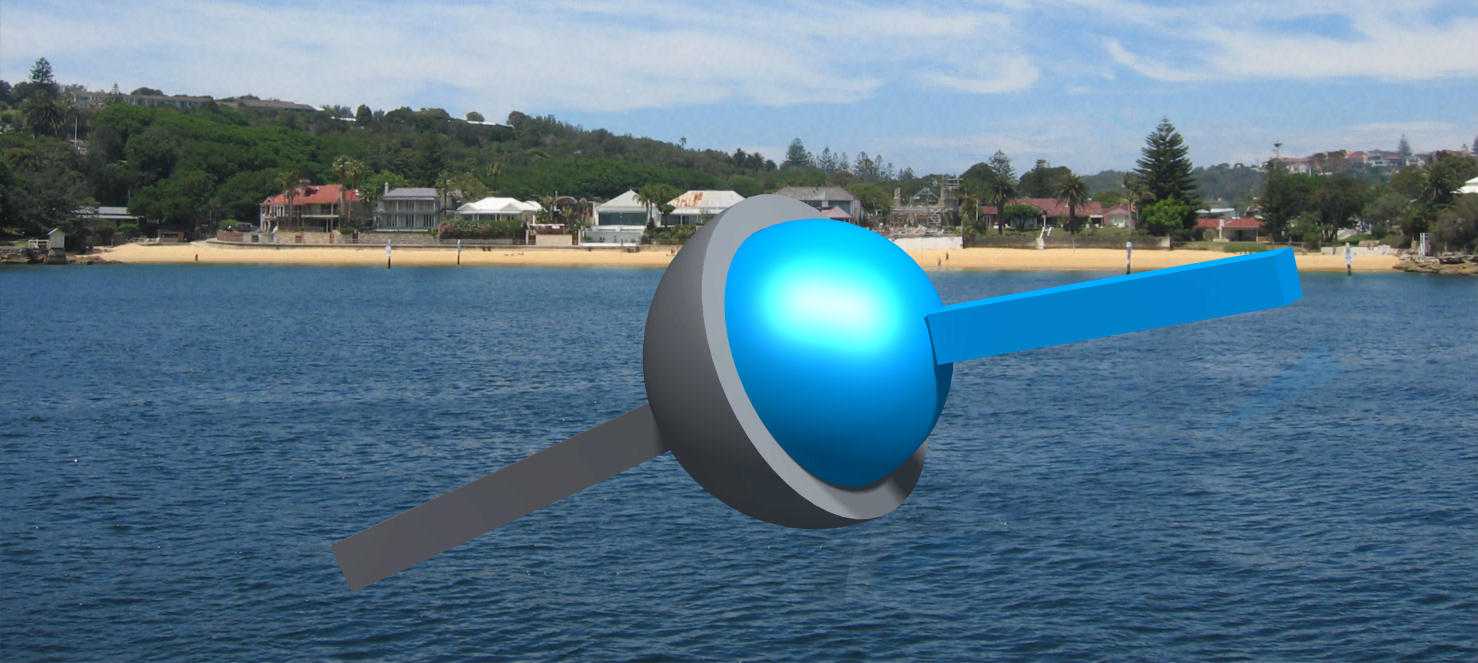

　　在汽车底盘管路、液压助力系统以及部分气动控制回路的布设过程中，经常会遇到相邻连接部件存在相对摆动、小幅转动的工况，这时候硬管直接对接的方式很容易因为应力集中出现焊缝开裂、密封面失效的问题，球形接头正是为解决这类跨自由度连接需求而设计的核心连接件。这类接头的核心功能是为连接两端提供三个方向的旋转自由度，允许连接的管路或杆件在一定锥角范围内自由偏转，同时保持连接部位的密封性能与结构强度，不会因为部件间的相对运动产生附加载荷。从结构设计逻辑来看，整个接头以中间的球形配合面作为运动核心，球头部分与一侧的连接柄为一体化结构，外部的球碗座采用半包络结构包裹住球头的大部分球面，既保证足够的配合接触面积来分散载荷，又预留出足够的偏转空间，

　　避免运动过程中球柄与球碗边缘发生干涉。两侧的连接柄分别采用等截面直杆结构，端面预留对接接口，可以根据实际装配需求选择焊接、卡套或者螺纹连接的形式，适配不同管径的金属管路。在设计这类球形接头的三维结构时，首先要确定的是球头的直径参数，这个尺寸直接决定了接头的最大允许偏转角度与额定承载能力：球头直径过小，配合面的接触应力会超过材料许用值，长期往复摆动容易出现磨损松旷；球头直径过大则会导致整体结构冗余，占用过多安装空间，不利于整车底盘的紧凑化布局。通常在乘用车的液压管路系统中，这类接头的球头直径会控制在连接柄直径的1.8-2.2倍区间，球面包络角度一般选取110度到130度，既保证球头不会从球碗中脱出，

　　又能实现单侧最大25度到30度的偏转角度，覆盖绝大多数底盘部件跳动时的管路位移量。安装边界的校核是这类接头设计中不可忽视的环节，在完成基础结构建模后，需要通过DMU运动学仿真来模拟全行程下的部件运动轨迹：一方面要确认接头在最大偏转角度下，球柄与球碗座的边缘预留至少1mm以上的安全间隙，避免硬接触造成结构卡滞；另一方面要模拟相邻管路、车架钣金以及周边底盘部件的位置关系，确认接头在整个运动包络范围内不会和周边零件发生碰撞，同时预留出足够的操作空间方便装配时的工具伸入。从实际使用场景来看，这类球形接头除了应用在汽车的制动管路、助力转向管路中，在部分工业设备的气动回路、需要小幅角度补偿的硬管连接场景中也有广泛应用，

　　它相比橡胶软管连接具备更高的耐压等级与更长的使用寿命，相比刚性接头又能补偿安装误差、吸收部件运动带来的位移量。在结构细节处理上，球头与球碗的配合面需要设计合理的表面粗糙度要求，通常配合面的粗糙度要达到Ra1.6以下，减少运动过程中的摩擦阻力，同时配合面之间会预留润滑脂存储的微槽结构，保证长期往复摆动过程中不会出现干磨现象。球碗座的开口部位会设计一圈收口结构，在球头装入后通过滚压工艺完成收口，将球头约束在球碗内部，同时控制收口的变形量，保证球头在内部可以灵活转动又不会出现轴向窜动。两侧连接柄的长度需要根据实际安装位置的空间来确定，过长的柄部会增加管路的振动幅度，过短则会导致对接操作难度提升，通常柄部长度会控制在球头直径的1.2-1.5倍，同时在柄部与球头、柄部与对接端的过渡位置设计圆角结构，避免应力集中导致的断裂问题。在建模过程中，需要重点校验球形配合面的同轴度，以及两侧连接柄与球头球心的位置度，如果球心偏移超过0.1mm，就会导致运动过程中出现卡滞、偏转力矩不均匀的问题，直接影响接头的使用寿命。另外，密封结构的设计也需要结合使用场景调整，如果是用于高压液压回路，需要在球碗端部增加防尘密封圈与高压密封环，阻挡外界泥沙、灰尘进入配合面，同时防止内部液压油泄漏；如果是用于低压气动回路或者杆件铰接场景，则可以适当简化密封结构，降低制造成本。
