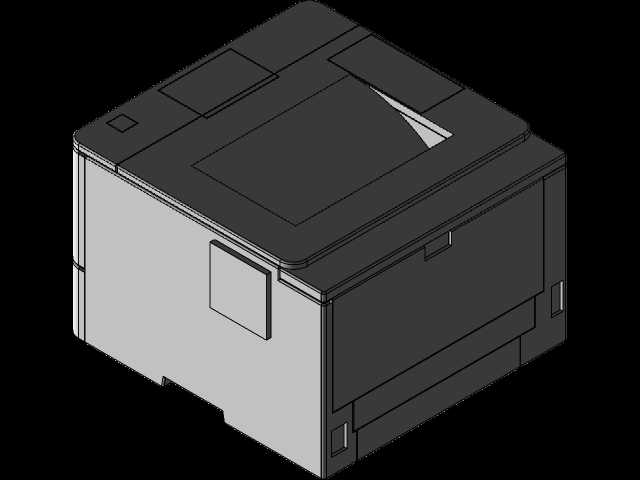

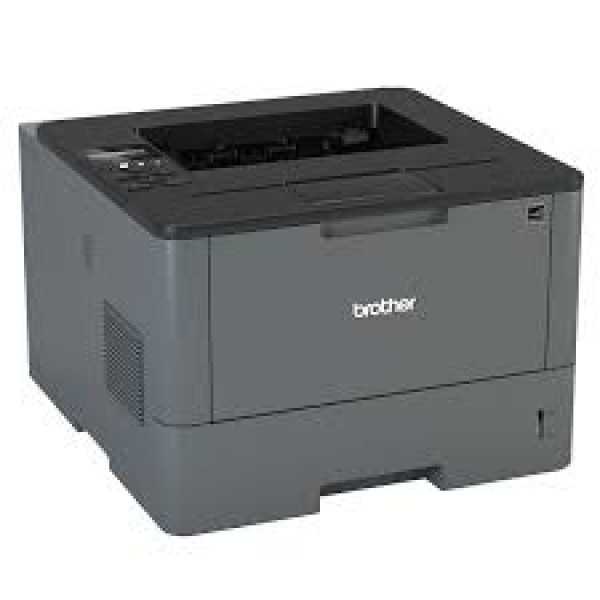

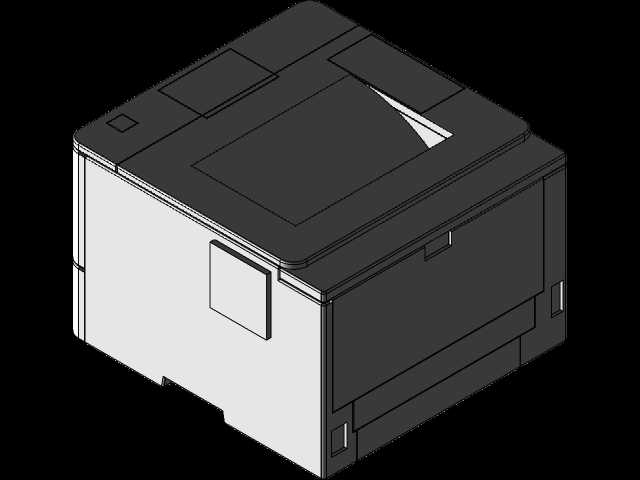

兄弟HL-L5100DN黑白激光打印机结构建模

　　做办公设备结构选型和配套建模的时候，这类高速黑白激光打印机的三维结构还原，往往要先从实际部署场景倒推设计边界——日常中小企事业单位的文印工位、部门共享打印点、甚至生产车间的行政办公区，都会用到这类中速桌面级激光打印设备，它不需要像大型复合机那样预留专门的设备间，只要普通办公桌面就能放置，所以建模时首先要卡准整机的安装占位尺寸：整机宽度控制在380mm左右，深度390mm区间，高度不到260mm，这个尺寸刚好能适配常规深度600mm的办公工位桌面，预留出前方出纸、后方接线、上方开盖换耗材的操作空间，不会出现和桌面挡板、工位隔板干涉的问题。

　　从实际功能落地的角度拆解结构，这款设备核心是满足高频黑白文档输出需求，所以进纸单元设计在机身下部，采用封闭式纸盒结构，容量能容纳250页标准A4复印纸，建模时要还原纸盒的抽拉滑轨结构、纸张抬升机构的限位角度，还有纸盒前端的纸张余量观察窗，方便用户不用抽拉纸盒就能判断剩余纸量；机身中部是核心的成像与走纸通道，激光扫描单元、硒鼓粉盒仓、定影组件依次排布在这个区域，建模时要注意走纸路径的曲率设计，从纸盒抬纸到进纸辊卷入，经过转印、定影环节后从机身中部前侧的出纸托盘输出，整个走纸路径的弯折角度控制在合理范围，避免厚纸、铜版纸打印时出现卡纸问题，这也是这类商用打印设备结构设计的核心要点——既要压缩整机体积，又要保证走纸顺畅，不能为了做小尺寸牺牲走纸通道的合理性。

　　机身顶部的扫描单元盖板？不对，这款是单功能打印设备，顶部是出纸接纸盘和上盖开启结构，上盖掀开后就能直接接触到硒鼓粉盒仓，更换耗材时不需要挪动整机位置，开盖角度预留到110度左右，用户站在设备正前方就能完成耗材更换、卡纸清理的操作，这个操作空间的预留是结构设计时必须考虑的人机交互细节。机身背部的接口区域要还原电源接口、有线网络接口、USB数据接口的位置，接口距离桌面的高度控制在80mm左右，方便插拔线材，不会因为桌面遮挡导致接线困难；机身侧面的散热格栅结构也要做细节还原，因为定影组件工作时会产生持续热量，格栅的开孔方向、开孔率要匹配内部散热风道的走向，保证设备长时间连续打印时不会因为积热出现过热保护、打印质量下降的问题。

　　从设计思路上来说，这类桌面级商用打印机的结构设计，始终围绕“稳定、易维护、小占位”三个核心点展开：外壳采用分体式卡扣结构，没有过多外露螺丝，既提升外观整体性，也方便售后拆解维护；机身底部的四个支撑脚垫做了高度微调结构，能适应不太平整的桌面，保证设备放置平稳，减少打印时走纸辊转动带来的振动和噪音；操作面板设置在机身顶部前侧，按键和指示灯的位置刚好符合用户站立操作的视线角度，不需要弯腰就能查看设备状态、操作功能按键。

　　建模过程中还要注意各个部件的装配间隙，比如前盖和机身主体的缝隙、纸盒和机身的配合间隙，都控制在1mm以内，既保证外壳装配的精度，也不会因为热胀冷缩出现部件卡滞的问题；出纸托盘的延伸长度要足够，A4纸输出后能完全承托在托盘上，不会出现纸张滑落的情况，托盘前端做了微微上翘的挡边，堆叠输出的纸张不会因为后续纸张推出散落。另外机身内部的走线槽、电路板固定位的结构也要做对应还原，方便后续做设备拆解教学、配套文印工位布局设计的时候，能直接调用模型做干涉检查，不用再二次测量尺寸。很多做办公空间布局设计的工程师，在排布工位文印点的时候，都会用到这类精准的设备模型，提前预留好操作空间、走线空间，避免后期设备进场后出现位置不合适、操作空间不足的问题；还有做办公设备配套耗材、配件开发的结构工程师，也可以依托这个模型做适配的第三方粉盒、防尘罩等配件的结构设计，不用反复拆机测量实物尺寸，提升设计效率。
