重型水平调节支撑脚轮结构设计

　　做设备结构设计的同行多半都遇过这类场景：车间里的重型检测台、自动化工作站、中型加工辅机，既要满足转场移位的灵活需求，到位后又得牢牢锁死、把整机调至水平，避免运行时出现晃动偏移，普通万向脚轮承重后易变形，纯固定支撑脚又没法快速移位，这款带调节功能的重型支撑脚轮，就是针对这类矛盾场景做的整合设计。

　　从实际使用逻辑来看，它把行走滚轮和可调支撑结构集成在同一个安装座上，不需要额外在设备底部单独排布支撑脚，转场时滚轮接触地面，可顺畅推行转向，到位后通过调节结构让支撑块下压接触地面，把滚轮抬离承载面，此时整机重量完全由支撑结构承担，既避免滚轮长期受压变形，又能通过调节螺杆的旋进量，把设备台面调整到水平状态，抵消地面不平整带来的安装误差，在电子组装生产线的工位台、实验室重型检测设备、仓储区的可移动重型货架、中小型工装夹具台这类场景里，这类集成结构比分开装脚轮和支撑脚的方案省了至少三分之一的底部安装空间，也不用在移位时挨个拧动支撑脚，操作效率提升明显。

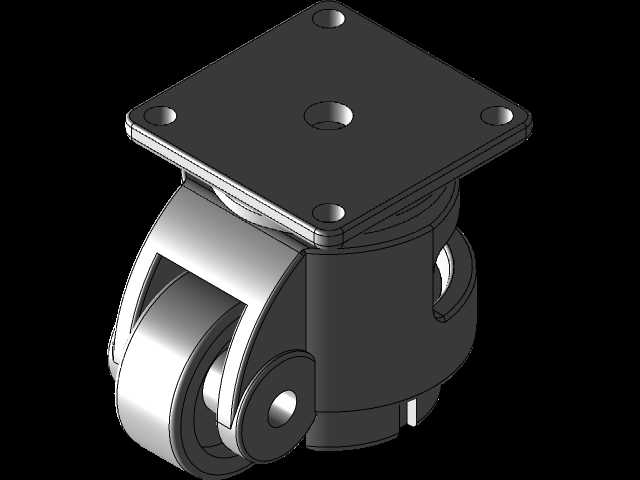

　　从结构设计思路拆解，这款产品的安装法兰采用方形带安装孔的板式结构，安装孔位的排布适配常见的40系、50系工业铝型材端面，也能直接通过螺栓固定在碳钢焊接的设备底架上，安装边界的容错空间比较大，不需要在设备底部做特殊的沉台或者焊接凸台，直接贴合底架下表面就能完成固定。主体承载外壳采用增强尼龙材质包裹内部金属受力件，既降低了整体自重，又能避免车间常见的油污、切削液腐蚀外壳表面，内部的调节核心采用金属螺杆配防滑调节旋钮，旋钮做了齿形防滑结构，不需要额外借助扳手，徒手就能拧动调节，单支的承重设计覆盖300kg级的设备载荷，四支搭配使用就能满足1吨左右的整机承重需求，完全覆盖多数中小型工业设备的使用要求。

　　滚轮部分采用高弹性耐磨聚氨酯材质，硬度控制在邵氏85A左右，推行时不会划伤环氧地坪、PVC地坪这类常见的车间地面，滚动阻力小，转向结构内置了平面推力轴承，重载状态下转向也不会出现卡滞，不会像普通廉价脚轮那样重载后转向盘咬死推不动。支撑块的底部做了防滑橡胶垫，接触地面时能增大摩擦力，避免设备运行时出现滑移，橡胶垫的磨损余量留了5mm左右，长期使用磨损后可以单独更换，不需要整体更换整个脚轮，降低后期维护成本。

　　做三维建模的时候要特别注意几个安装边界的尺寸：首先是安装法兰的厚度，常规款是4mm冷轧钢板冲压成型，建模时要给螺栓头留出足够的沉头空间，避免螺栓突出法兰表面导致安装时贴合不严；其次是调节行程，这款脚轮的调节行程是15mm，也就是说安装时设备底架离地面的安装高度要控制在调节范围内，留够足够的调节余量，避免地面落差太大时调平行程不够；还有滚轮的转动包络空间，建模时要在脚轮安装位周围留出足够的避让空间，避免滚轮转向时和设备底架的加强筋、底部走线槽发生干涉。

　　很多新手设计师做设备底部排布时，容易把脚轮和支撑脚分开布置，不仅占空间，还容易出现支撑脚和脚轮高度不匹配的问题，要么调平的时候支撑脚够不着地面，要么移位时支撑脚没抬起来刮蹭地面，这种集成式的调节脚轮刚好规避了这些问题，安装时只需要统一控制四个安装位的高度一致性，后期使用时的调节逻辑也很简单，一线操作人员不用看说明书就能快速操作。另外在做受力校核的时候，要注意安装法兰和主体连接的铆钉位置是核心受力点，建模时要把这个位置的应力集中考虑进去，不要在法兰连接位置开多余的减重孔，避免重载时出现法兰变形断裂的问题。

　　这类调节脚轮还有个容易被忽略的使用细节，就是在设备长期固定放置时，一定要把支撑结构调到完全承托的状态，不要让滚轮长期承受静态载荷，不然聚氨酯滚轮长期受压会出现永久变形，再推行的时候就会出现颠簸抖动，影响设备移位时的稳定性，设计时可以在调节旋钮位置做简单的刻度标识，方便操作人员判断调节量是否到位，不用每次都弯腰去看滚轮有没有抬离地面。
