塑料网篮注塑成型模具芯腔结构

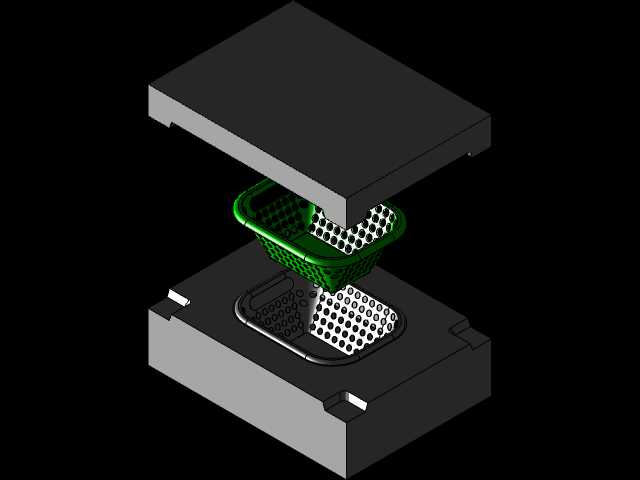

　　这套芯腔结构是塑料网篮类注塑件成型的核心工作部件，日常接触到的商超收纳网篮、厨房沥水篮、小型周转网筐这类带密集网孔的薄壁塑料件，都依赖这类芯腔配合模架完成注塑成型作业。从结构拆分状态能看到，整套芯腔分为上模型腔、下模型芯以及成型网篮本体的中间成型镶件三个核心部分，合模后会形成完全匹配网篮外形的封闭容料空间，熔融塑料注入后经保压冷却，就能得到带均匀网孔的网篮成品。

　　设计这类带密集网孔的薄壁件芯腔时，首先要考虑的是进料点的排布，因为网篮整体壁厚较薄，网孔区域的料流阻力大，如果进料点位置设置不合理，很容易出现缺胶、熔接痕明显的问题，这套芯腔的进料端设置在网篮底部的平整区域，能让熔融塑料从底部向四周侧壁均匀扩散，减少料流在网孔区域的流动阻力，同时避免进料痕迹留在网篮的外观面。排气结构的设计也是这类芯腔的重点，密集网孔的成型区域很容易困气，导致网孔边缘出现焦痕、缺料的问题，这套芯腔在每个网孔对应的镶件位置都做了微米级的排气间隙，既不会让熔融塑料溢入间隙产生飞边，又能将型腔内的空气顺利排出，保证每个网孔的成型完整性。

　　从安装边界来看，这套芯腔的上下模外轮廓都做了标准的模架定位止口，能直接适配常用的龙记标准模架，不需要额外做非标改装，上下合模的定位精度靠止口的配合面保证，配合公差控制在0.02mm以内，避免合模错位导致网篮壁厚不均。成型网篮的中间镶件采用了分体式设计，因为网孔区域的结构复杂，整体加工难度大，分体镶件可以单独做CNC精雕和抛光，加工完成后再嵌入下模的固定槽内，后期如果某个网孔区域出现磨损或者损坏，只需要更换对应的镶件部分，不需要整套芯腔报废，能大幅降低模具的维护成本。

　　实际生产过程中，这类芯腔的冷却水路排布直接影响生产效率和产品成型质量，这套芯腔的上下模部分都做了随形水路，紧贴成型面排布，能让冷却水流均匀带走成型区域的热量，保证网篮各个位置的冷却速度一致，避免因为冷却不均导致网篮出现翘曲变形，尤其是网篮的边缘翻边位置，特意加大了水路的覆盖密度，防止翻边位置因为冷却不足出现粘模、变形的问题。顶出结构的设计也做了针对性优化，因为网篮是薄壁件，顶出力如果集中在少数几个点，很容易顶穿网篮或者留下明显的顶白痕迹，这套芯腔对应的顶出结构采用了顶板顶出配合镶件顶出的组合方式，顶出力均匀分布在网篮的整个底部边缘，顶出过程平稳，不会对成型后的网篮造成损伤。

　　这类芯腔适配的注塑机吨位不需要太大，因为网篮本身的投影面积不大，加上流道的投影面积，常规的120吨到160吨的卧式注塑机就能满足生产需求，安装时只需要将芯腔整体固定在模架的动定模板上，对接好浇口套、冷却水管和顶出杆就能完成调试，调试过程中需要注意保压压力的设置，网孔区域的料流填充需要足够的保压压力来保证塑料填满每个网孔的间隙，但压力也不能过高，否则会导致芯腔的镶件出现溢料飞边，增加后续的修边工作量。另外，因为网篮的表面是外观面，芯腔的成型面都做了镜面抛光处理，成型后的网篮表面光滑，没有明显的加工刀痕，不需要额外做表面处理就能直接投入使用。

　　在日常的模具维护中，这类带密集小镶件的芯腔需要定期清理网孔缝隙里残留的塑料碎屑，避免碎屑堆积导致网孔堵塞，成型出的网篮出现缺孔的问题，每次生产完成后都要用压缩空气吹净成型面的残留杂物，定期检查排气间隙是否被塑料堵塞，保证排气顺畅，延长芯腔的使用寿命。
