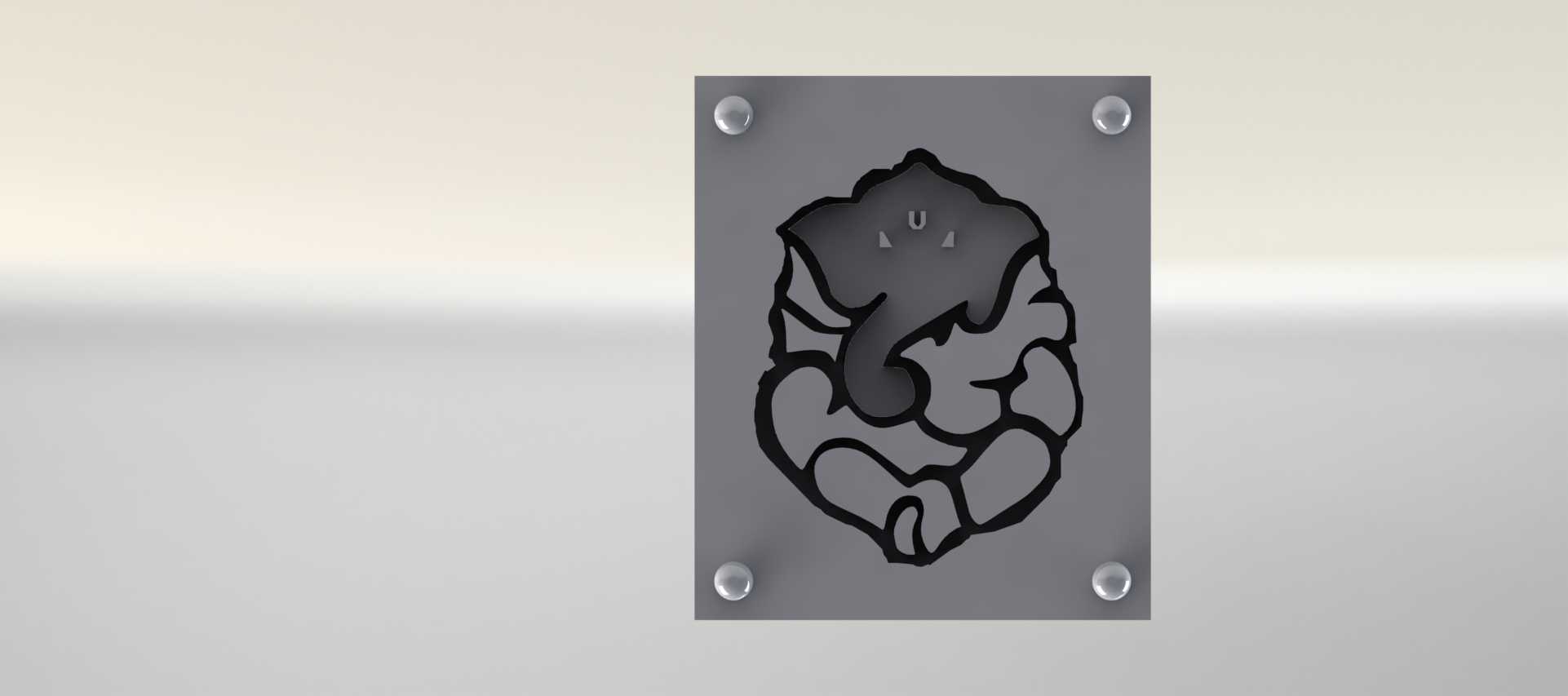

甘尼沙造型镂空轮廓成型模具结构

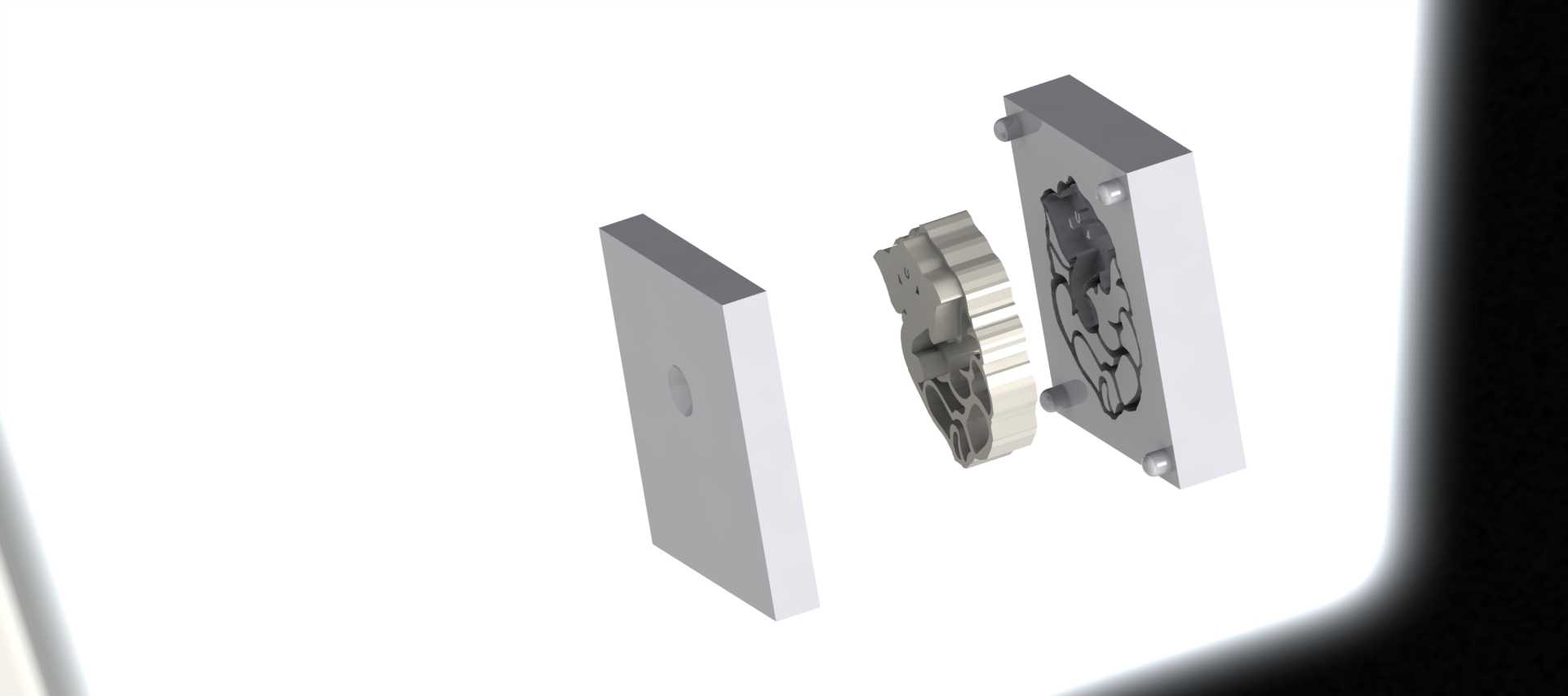

　　这款带甘尼沙造型的轮廓成型模具，主要面向文创类异形装饰件的小批量精密成型场景，在实际生产中适配软质硅胶、低温合金以及可降解复合成型材料的压注、浇注作业，常被用于个性饰品、桌面装饰摆件、文创周边配件的生产环节，区别于常规规则型腔的模具，该模具的成型面融合了具象的象头神造型轮廓与连续蜂窝状镂空结构，对成型后的脱模顺畅度、边角细节还原度有较高的设计要求。从结构设计思路来看，模具整体采用一体式型腔铣削成型方案，没有拆分额外的镶块结构，避免了多镶块拼合带来的合模缝错位问题，保证造型表面的完整度；成型区域的甘尼沙面部特征做了0.2mm的圆角过渡处理，既保留了造型的辨识度，又能避免成型过程中尖锐边角造成的材料应力集中，减少成型件边角缺料、

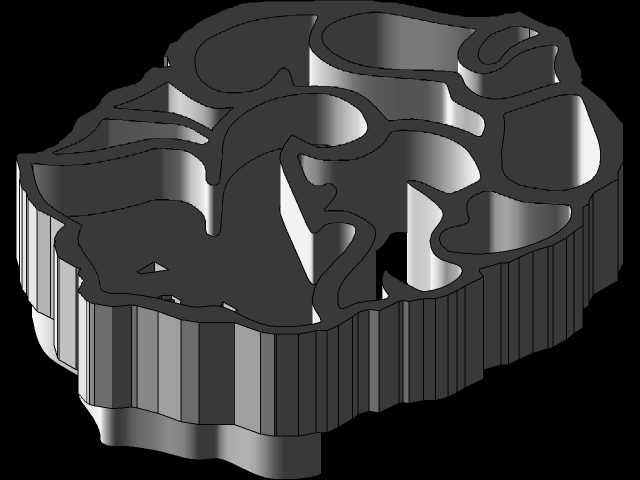

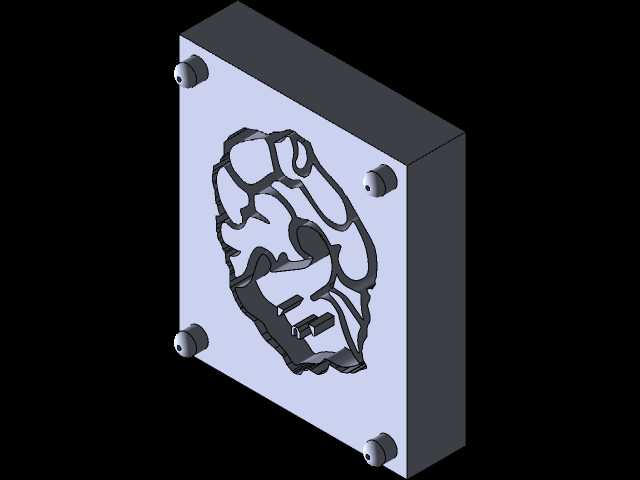

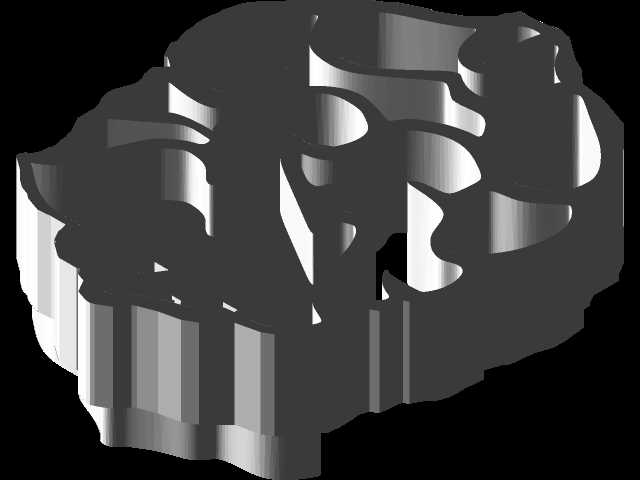

　　开裂的概率。外侧连续排布的蜂窝镂空型腔，每个镂空单元的壁厚差控制在0.15mm以内，相邻镂空筋位的宽度统一为1.2mm，既保证成型后镂空部分的结构强度，又能让成型件呈现出均匀的通透质感，不会出现局部筋位过厚导致的缩痕、或者筋位过薄导致的充型不全问题。在安装边界与尺寸适配方面，模具的整体外轮廓为不规则随形结构，最大外轮廓尺寸控制在120mm80mm35mm范围内，可直接适配常规桌面型小型压注机的工作台装夹位，不需要额外定制转接工装；模具的进料口设置在造型背部的平整区域，采用侧进胶方式，进胶口直径为1.8mm，成型后可以快速修剪浇口痕迹，不会破坏正面的造型展示面。模具的分型面沿着造型的最大轮廓线做随形偏移，偏移量控制在0.05mm，

　　合模时的贴合精度可以满足无飞边成型的要求，减少后续人工修边的工作量。针对镂空结构容易卡模的问题，设计时将每个镂空型腔的脱模斜度设置为1.5°，从分型面方向顺着脱模方向逐步收窄，既不会影响镂空结构的视觉效果，又能保证开模时成型件可以顺利脱离型腔，不会出现筋位拉断、残留的情况。在实际生产应用中，这类异形文创模具不需要搭配复杂的抽芯结构，依靠常规的开模动作即可完成脱模，生产节拍可以控制在每模2-3分钟，适配小批量定制化的文创产品生产需求，相比常规的规则形状模具，该模具的型腔曲面加工需要依托三轴以上的数控铣削设备完成，精加工阶段采用球头刀逐层铣削，曲面粗糙度可以达到Ra1.6，成型后的产品表面不需要额外做抛光处理，直接可以进行后续的上色、

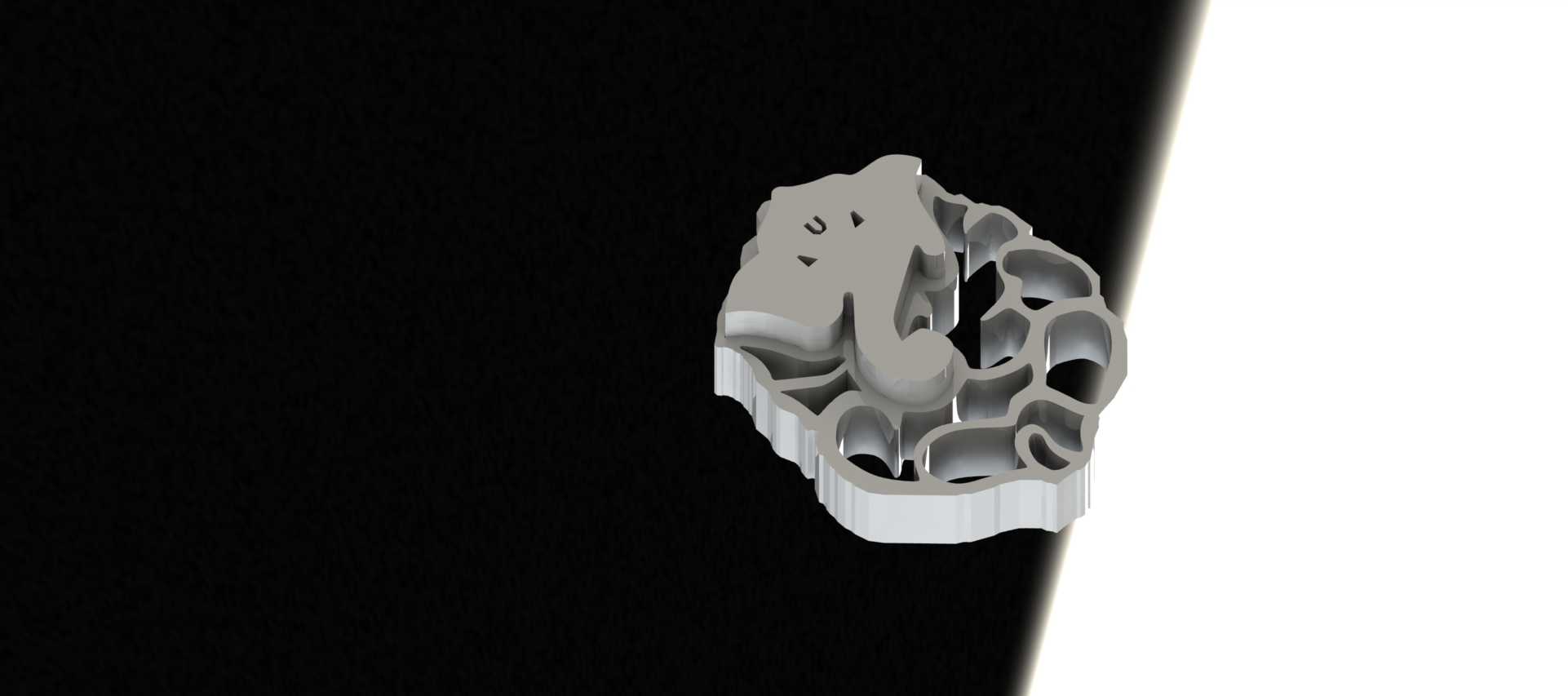

　　镀层等表面工序。模具的非成型区域做了平面磨加工处理，保证合模时的平行度误差不超过0.02mm，避免合模错位导致的造型轮廓偏移问题。另外，模具的边角位置都做了C2倒角处理，避免操作人员装夹、搬运过程中被尖锐边角划伤，符合工装模具的安全设计要求。从成型功能来看，该模具不仅可以完成带立体造型的实体部分成型，还能同步成型连续的镂空网格结构，一体成型的结构相比后续拼接镂空件的工艺，省去了粘接、焊接的工序，成型件的整体结构强度更高，长期使用也不会出现拼接处开裂、脱落的问题。在材料适配性上，型腔表面做了硬化处理，表面硬度达到HRC48-52，可以耐受浇注过程中材料的冲刷磨损，无论是常温固化的硅胶、树脂材料，还是180℃以下的低温合金浇注，都能保证足够的使用寿命，连续生产状态下的模具寿命可以达到5000模次以上，满足中小批量文创产品的生产需求。
