BAJA赛车防滚架后碰撞受力结构分析

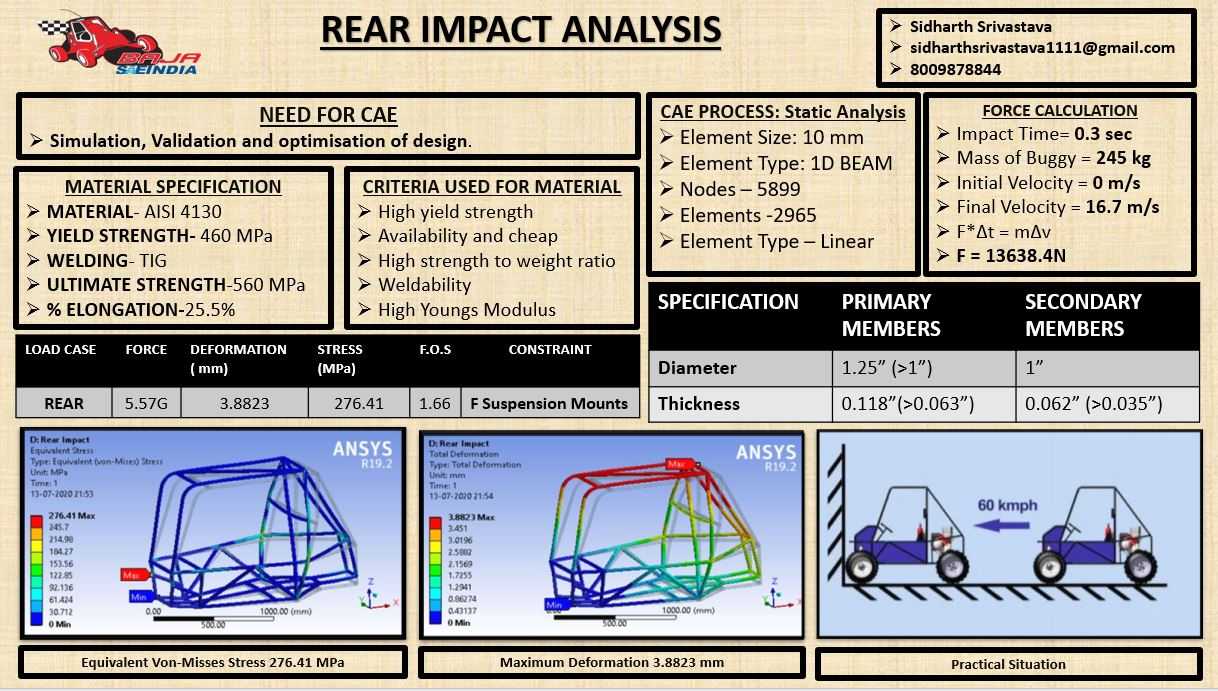

　　在越野赛事装备的结构开发环节，防滚保护架是BAJA赛车核心的乘员安全承载结构，后向碰撞工况的结构响应直接关系到追尾、后部障碍物撞击场景下的乘员生存空间完整性，这类结构的仿真验证是整车安全开发流程中不可或缺的环节。本次分析针对防滚架后部受载工况展开，在后部构件位置施加对应量级的纵向冲击载荷，通过静力结构求解得到结构的等效应力分布与总变形量数据，为结构优化、管材选型提供量化的参考依据。

　　从实际赛事场景来看，BAJA赛车在越野穿越过程中，后部可能遭遇后车追尾、倒车撞击硬质障碍物、飞坡落地时后部受异常冲击等多种工况，防滚架后部结构需要在这类载荷下保持足够的刚度，避免出现过大变形侵入乘员舱，同时应力水平需要控制在管材的许用应力范围内，防止结构出现塑性断裂失效。本次分析的载荷取值参考对应赛事规则的碰撞测试要求，将动态碰撞等效为静力载荷施加，能够在方案阶段快速评估结构的承载能力，减少后续物理样件的测试迭代成本。

　　结构设计层面，该防滚架采用空间管桁架结构形式，通过多段圆管的焊接拼接形成封闭的承载笼式结构，后部区域设置了多组斜向支撑管，将后部受载的力流分散传递到侧围、底部主纵梁以及前部安装节点，避免局部应力集中导致的结构失效。主承载管采用大管径规格，斜撑根据力流传递路径布置，在保证结构强度的同时尽可能控制整体重量，符合越野赛车轻量化的设计需求。结构的安装边界与整车车架的安装点完全匹配，后部构件的位置预留了动力系统、后置散热组件的安装空间，不会与周边总成产生装配干涉。

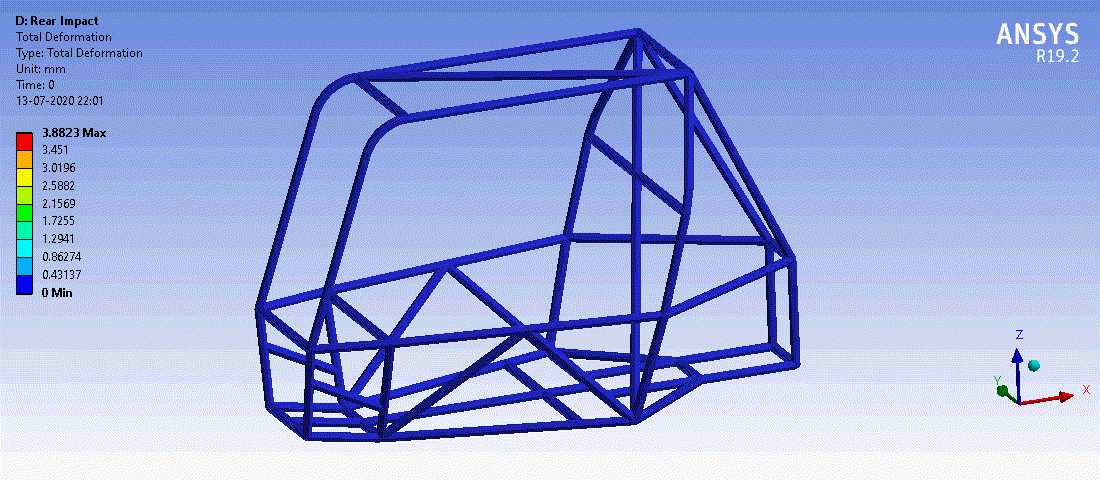

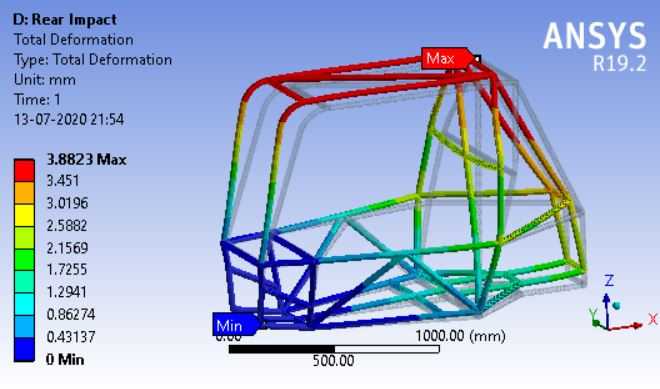

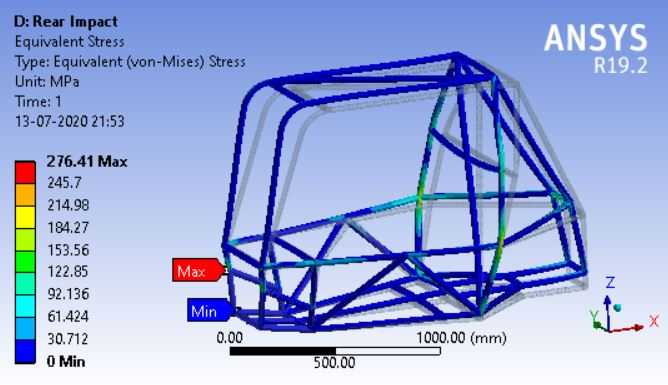

　　从仿真结果的变形分布来看，最大变形出现在后部受载的直接作用区域，变形量从后向前逐步递减，乘员舱核心区域的变形量处于安全阈值范围内，能够保证碰撞后乘员的生存空间不被侵占。应力分布方面，高应力区域主要集中在管节点的焊接位置，这些位置在后续工艺优化中可以通过增加管节点衬套、优化焊接坡口、调整局部管的走向来降低应力集中系数，进一步提升结构的疲劳强度与抗冲击能力。

　　这类静力仿真分析的结果，能够帮助结构工程师在三维建模阶段就快速验证结构方案的合理性，不需要等到物理样件制作完成再进行测试，大幅缩短开发周期。在建模过程中，管结构的连接节点处理、载荷施加的位置约束、边界条件的设置都会直接影响仿真结果的准确性，需要结合实际的安装固定方式来设置约束，保证仿真工况尽可能贴近实际受载场景。对于参赛队伍而言，符合赛事规则要求的防滚架结构是参赛的必要条件，通过仿真验证的结构能够在满足规则要求的前提下，实现强度与重量的最优平衡，避免过度设计带来的整车重量增加，影响赛车的动力性与越野通过性能。

　　在实际的结构迭代过程中，还可以结合不同工况的仿真结果调整管材的壁厚，在应力水平较低的区域采用更薄的管材，在高应力区域适当增加壁厚或者更换更高强度的管材材料，实现材料的最优分配。后部碰撞的分析结果还可以为后部缓冲结构的设计提供参考，根据防滚架的受载特性匹配对应的吸能结构，进一步降低碰撞时传递到防滚架主体结构的冲击载荷，提升整车的被动安全性能。
