汽车传动系统膜片弹簧离合器结构

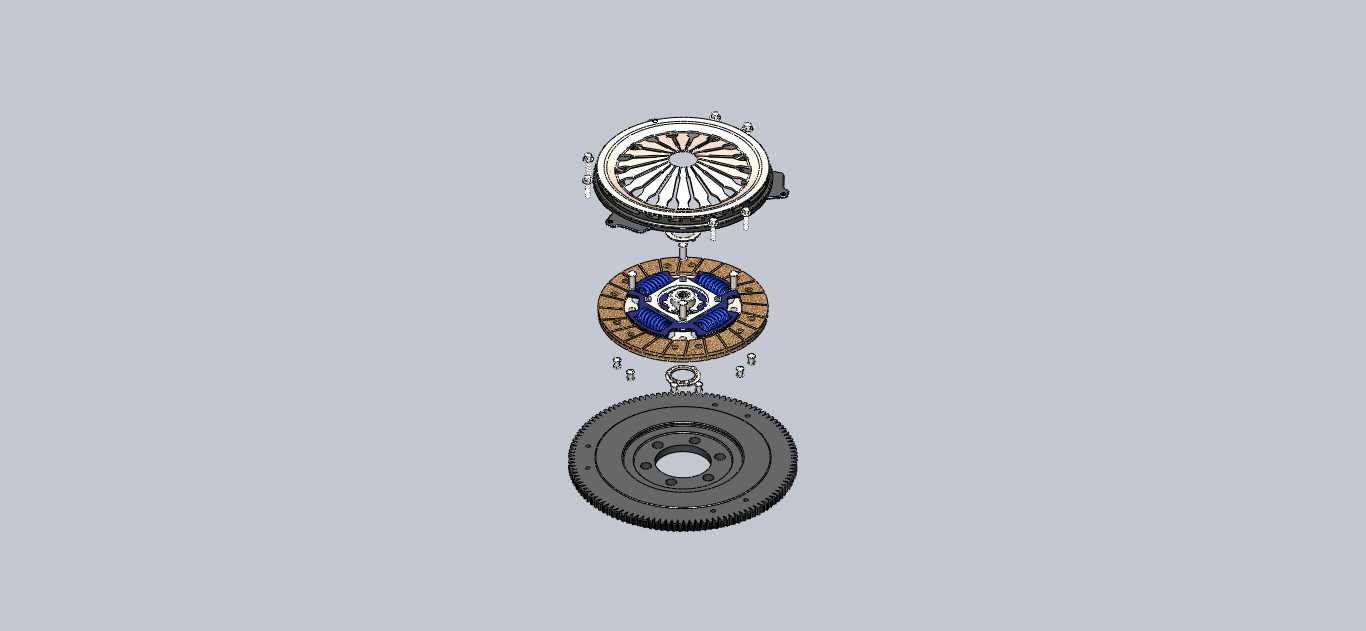

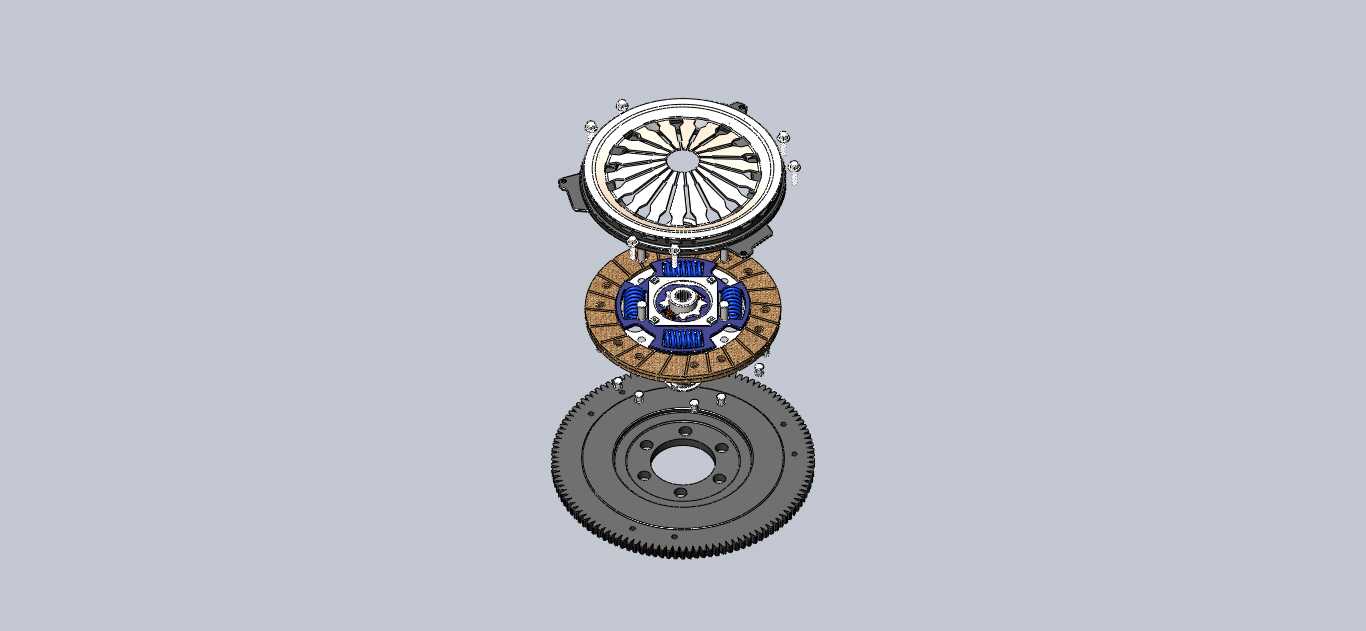

　　这套离合器结构主要搭载于手动挡乘用车的传动链路中，布置在发动机飞轮与变速器输入轴之间，是动力通断控制的核心执行部件。日常驾驶场景里，驾驶员踩下离合踏板时，离合器切断发动机输出到变速器的动力流，方便完成挡位切换动作；松开踏板时，离合器平稳接合，将发动机扭矩持续传递给传动系统，保证车辆起步、行驶过程中的动力衔接平顺，避免传动系统承受冲击载荷。

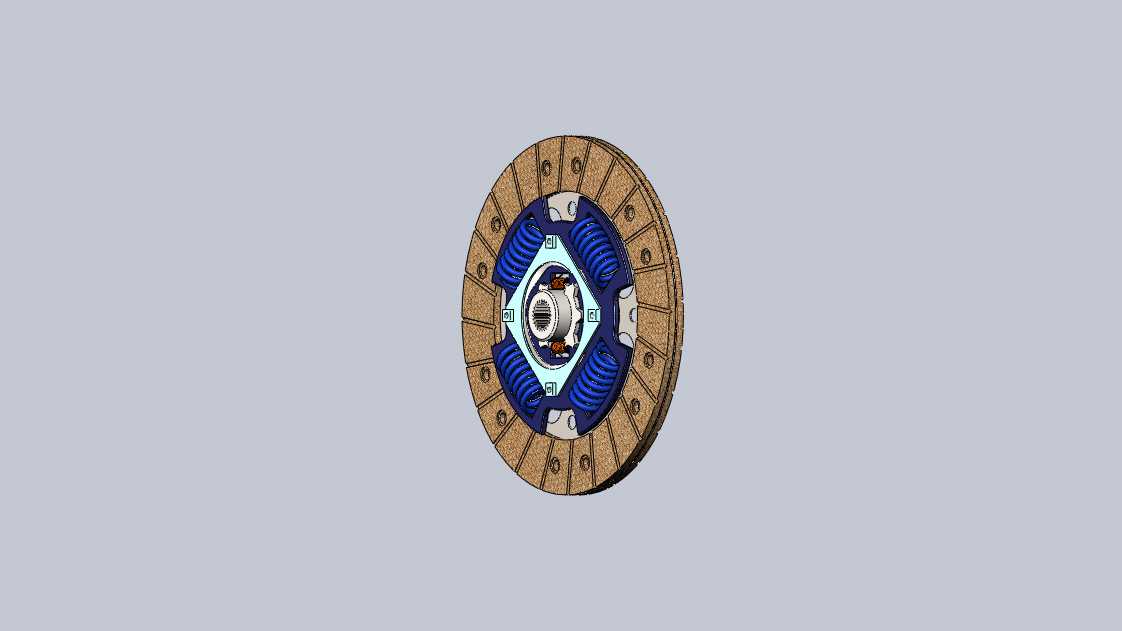

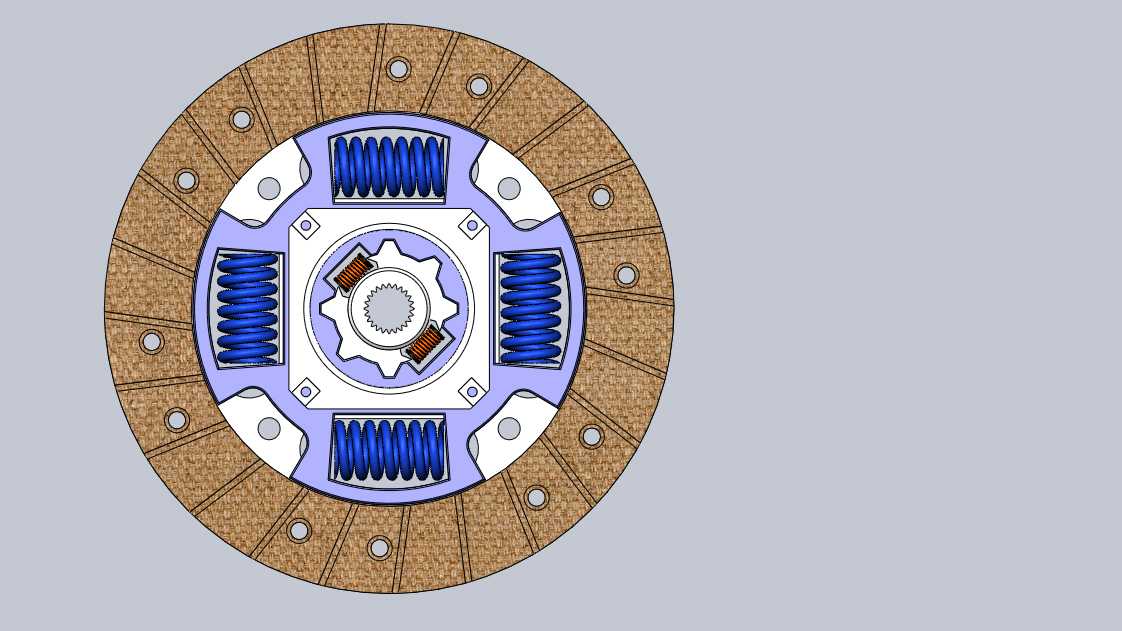

　　从结构设计逻辑来看，这套从动盘总成采用了多级减震的布局思路：最外圈是环形摩擦衬片，采用耐磨摩擦材料压制而成，表面预留了多组均匀分布的铆钉安装孔，衬片通过铆钉与从动盘钢片刚性连接，接合时依靠衬片与飞轮、压盘之间的摩擦力传递扭矩，衬片的摩擦系数、耐磨性能直接决定离合器的使用寿命与传动可靠性。摩擦衬片内侧的盘体上，周向均匀布置了四组柱状螺旋减震弹簧，弹簧嵌装在盘体的弹簧座窗口内，当传动系统出现扭矩波动时，减震弹簧会产生压缩变形，吸收发动机输出的扭转振动，避免振动直接传递到变速器，减少齿轮啮合冲击，同时也能缓和急加速、急减速时的传动冲击，提升驾乘舒适性。

　　盘体中心区域是花键毂结构，内孔加工有标准渐开线花键，与变速器输入轴的外花键配合，可沿轴向做小范围滑动，保证离合接合、分离过程中从动盘能顺畅移动，花键的配合精度直接影响动力传递的同轴度，若花键磨损间隙过大，会导致起步抖动、传动异响等问题。花键毂与从动盘钢片之间通过阻尼片、限位结构连接，配合周向的减震弹簧形成多级扭转减震系统，可针对不同转速区间的振动频率实现阻尼匹配，覆盖怠速、巡航、急加速等多工况的减震需求。

　　从安装边界来看，这套离合器从动盘的外径匹配主流1.6L-2.0L排量乘用车的飞轮安装尺寸，整体厚度控制在合理范围内，安装时需注意从动盘的方向标记，避免装反导致分离不彻底；中心花键的参数与对应车型变速器输入轴完全匹配，无需额外加工即可完成装配。摩擦衬片的有效摩擦半径经过扭矩匹配计算，可承受该排量区间发动机的最大输出扭矩，不会出现正常工况下的打滑问题；减震弹簧的刚度经过多轮调校，既可以有效过滤扭转振动，又不会因为刚度过低导致动力响应滞后。

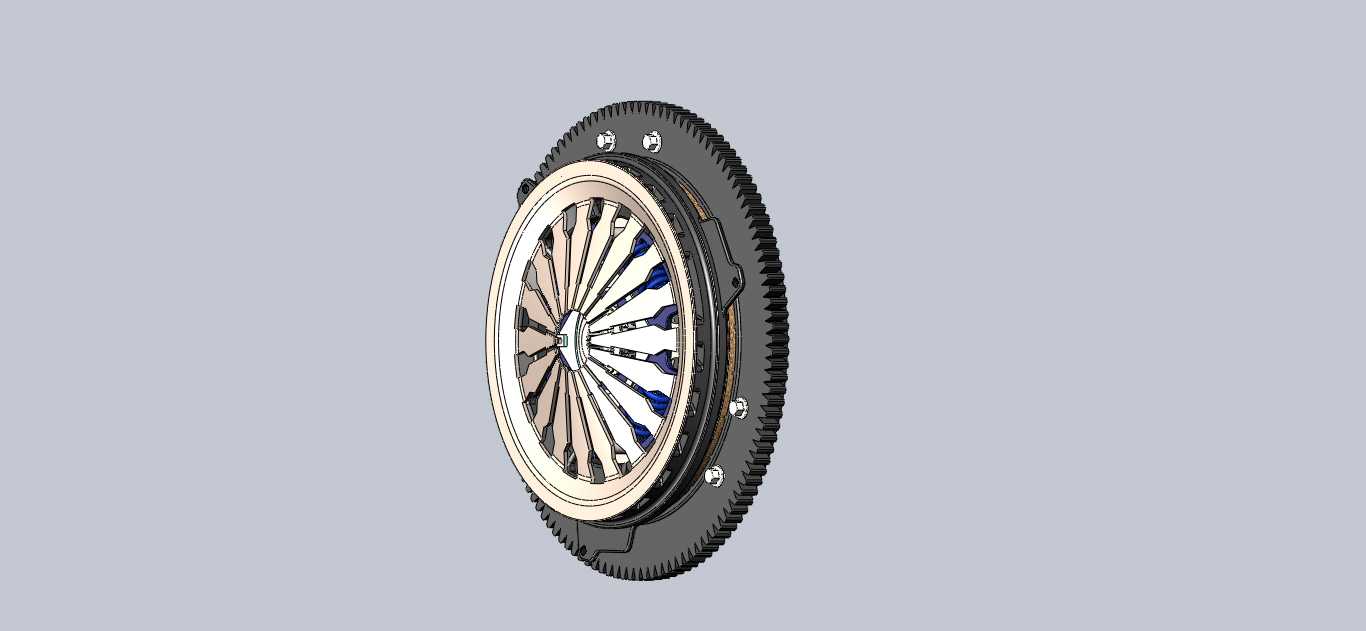

　　在实际使用过程中，这套结构的设计充分考虑了磨损补偿需求：当摩擦衬片出现正常磨损后，压盘的膜片弹簧可自动补偿磨损量，保证离合器的压紧力维持在设计区间内，不需要人工调整离合间隙。从动盘上的扭转减震结构除了吸收振动外，还能在传动系统承受过载冲击时，通过弹簧的极限变形起到一定的过载保护作用，避免传动系统的齿轮、轴类零件因为瞬时冲击载荷出现断裂损坏。

　　针对建模还原而言，这套结构的建模重点在于摩擦衬片的纹理还原、减震弹簧的螺旋特征参数匹配、中心花键的齿形精度控制，以及各部件之间的装配间隙模拟：摩擦衬片表面的颗粒质感需要通过纹理映射还原，保证视觉上与实物的摩擦材料质感一致；减震弹簧的螺距、簧丝直径、有效圈数需要按照实际设计参数建模，保证弹簧的压缩行程与刚度特性符合设计要求；花键齿形需要按照渐开线参数精确生成，避免装配时出现干涉；各部件之间的装配关系需要准确还原，比如铆钉的连接位置、弹簧与弹簧座的配合间隙、阻尼片的安装位置，都要和实际结构保持一致，才能用于后续的装配仿真、运动模拟工作。
