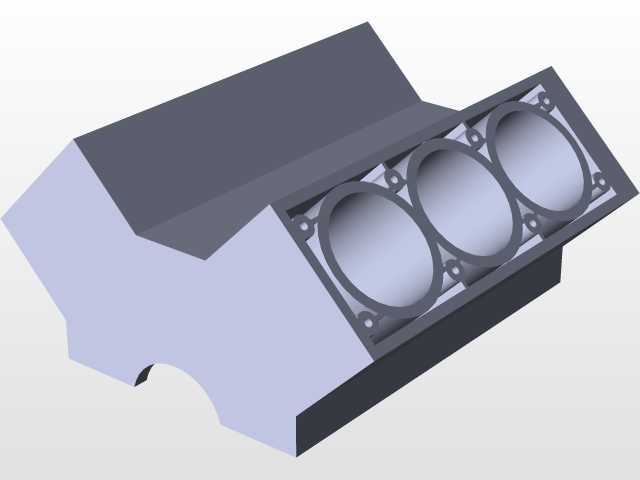

直列四缸汽车发动机缸体结构设计

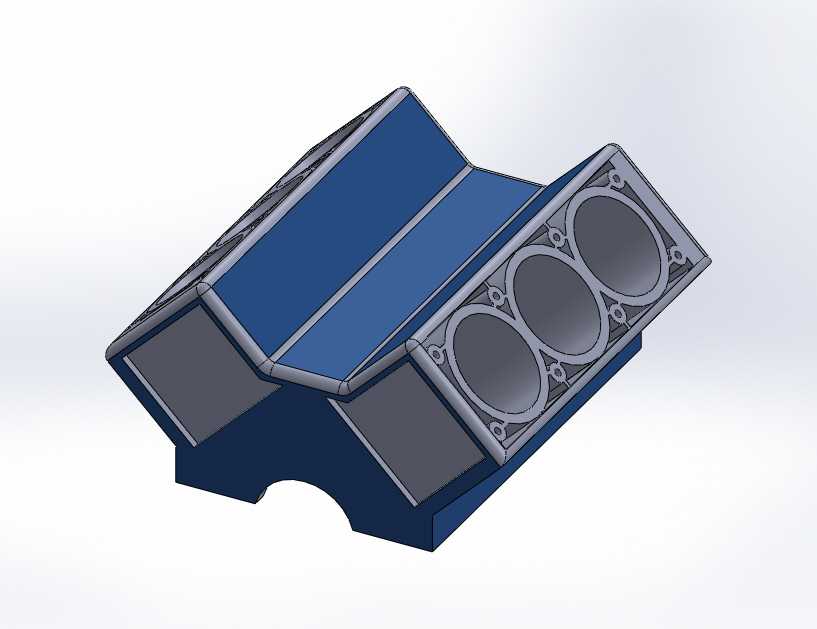

　　作为内燃机的核心承载基体，这款直列四缸缸体的设计完全围绕车用动力总成的实际装机需求展开，日常接触这类结构的工程师都清楚，缸体不是孤立的零件，所有结构细节都要匹配周边系统的安装边界与运行工况。从装机场景来看，这类缸体主要适配民用乘用车的前置动力布局，需要同时兼容曲轴连杆机构的往复运动承载、配气机构的安装定位、冷却润滑系统的流道布置，以及与变速箱、悬置系统的对接接口，任何一处结构的尺寸偏差，都会直接导致整机组装失败或者运行故障。

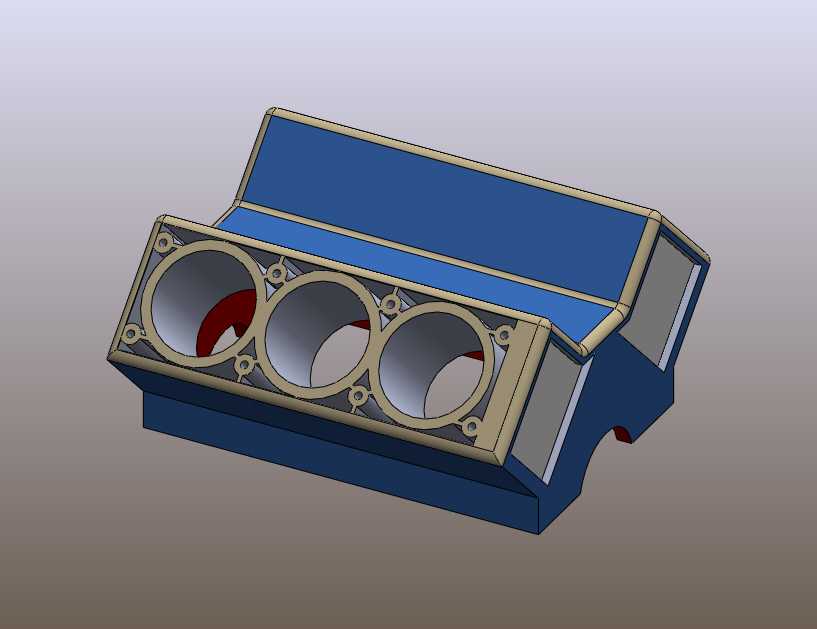

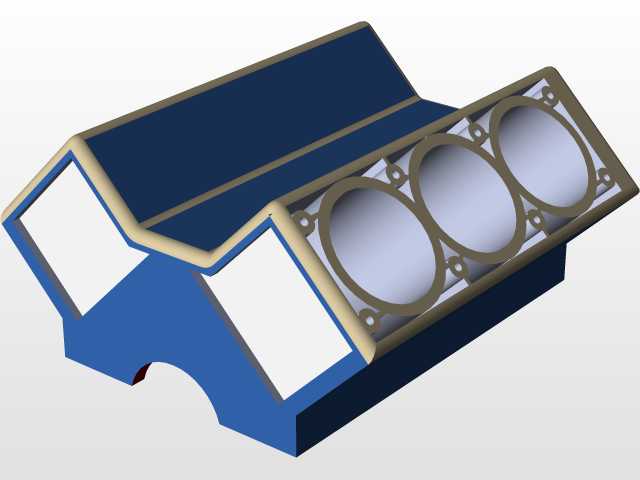

　　先从功能承载的角度拆解结构：四个同轴排列的气缸孔是核心工作区域，设计时首先要保证缸孔的圆柱度与同轴度公差，因为活塞组件会在缸孔内完成上千次每分钟的往复运动，缸孔周边的加强筋布局不是随意添加的，要对应做功冲程的爆发压力分布，在缸孔之间的鼻梁区做了加厚处理，避免长期受交变载荷出现缸孔变形，导致活塞环密封失效、机油耗上升的问题。缸体上部的平面是气缸盖的安装结合面，表面平面度要求控制在0.05mm以内，结合面上的螺栓孔位置严格按照缸盖螺栓的拧紧力矩分布排布，保证密封压力均匀，防止燃烧室漏气、冷却液渗漏的问题。

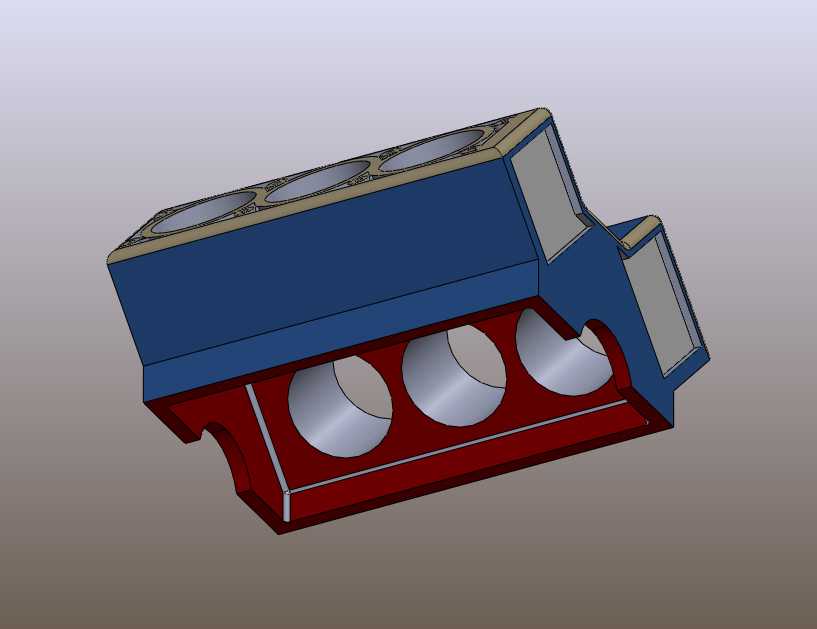

　　从安装边界来看，缸体下部的曲轴箱部分预留了主轴承座的安装位置，五个主轴承座的同轴度是加工时的核心管控项，用来支撑曲轴的高速旋转，主轴承盖的结合面采用了锯齿形定位结构，相比平面定位能承受更大的曲轴冲击载荷，避免轴承座错位导致的曲轴磨损。缸体侧面的空腔分为两部分，一部分是冷却水道，连接缸体与缸盖的水套，让冷却液能够环绕每个气缸外壁流动，带走做功产生的多余热量，保证缸体工作温度维持在合理区间；另一部分是润滑油道，主油道沿缸体长度方向布置，通过分支油道将压力润滑油输送到主轴承、凸轮轴、活塞冷却喷嘴等位置，油道的孔径设计经过流量计算，保证各个润滑点的机油压力符合设计要求，不会出现远端润滑不足的问题。

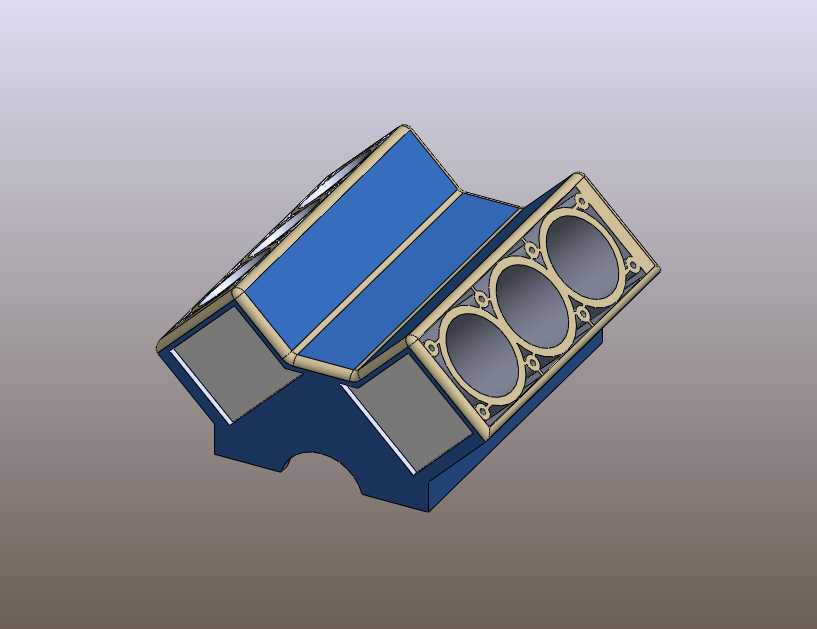

　　设计过程中需要兼顾刚性与轻量化的平衡，这款缸体在非承载区域做了壁厚优化，在保证整体结构刚性满足爆压要求的前提下，尽可能降低不必要的材料冗余，同时在缸体两侧预留了发动机悬置的安装凸台，凸台的位置经过整车质心匹配计算，保证动力总成安装后的振动传递率控制在合理范围，提升整车NVH表现。缸体前端面预留了正时机构、水泵、机油泵的安装定位止口，后端面则是与变速箱壳体对接的结合面，同时预留了飞轮壳的安装孔位，所有接口的尺寸都与配套的周边零件做了公差匹配，保证组装时的互换性。

　　很多刚接触动力总成设计的工程师容易忽略缸体的细节结构，比如缸孔周边的冷却水孔位置，要避开缸盖螺栓的压紧区域，同时保证水流能够顺畅流经缸盖的鼻梁区，避免出现冷却死区导致局部过热；还有缸体上的各种工艺孔，包括铸造时的清砂孔、加工时的定位孔、装配时的观察孔，这些孔位的封堵结构都要考虑密封可靠性，避免出现漏油漏水的问题。另外，缸体的壁厚过渡要平缓，避免出现壁厚突变导致的铸造应力集中，在铸件冷却过程中出现缩松、裂纹等缺陷，影响缸体的结构强度。

　　从实际使用场景来看，这类缸体需要承受-40℃到120℃的工作温度变化，以及最高上百bar的燃烧爆发压力，所以结构设计时所有的转角位置都做了圆角过渡，避免应力集中导致的疲劳开裂，尤其是主轴承座与缸体侧壁的连接位置、缸孔与水套壁的连接位置，都是疲劳失效的高发区域，加强筋的走向完全沿着载荷传递路径布置，在不增加过多重量的前提下提升结构强度。同时缸体上预留了机油滤清器、机油冷却器、爆震传感器、水温传感器等附件的安装接口，每个接口的螺纹规格、安装深度都符合行业通用标准，方便售后维修时的配件更换。
