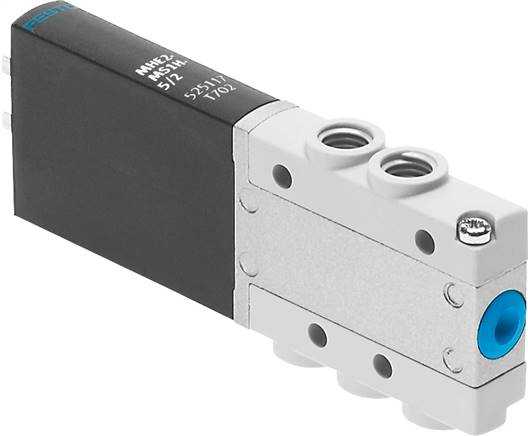

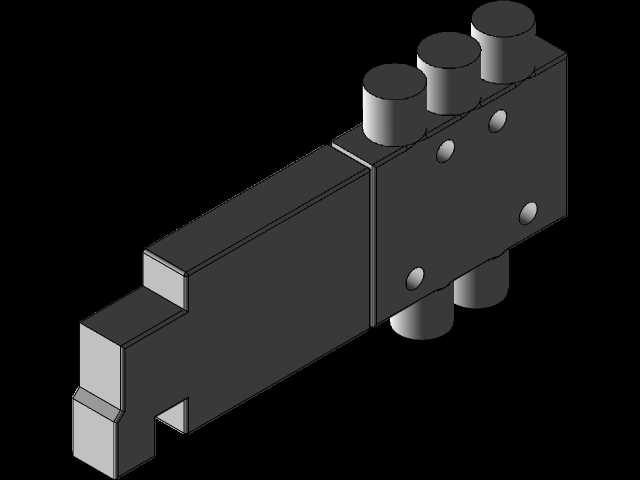

费斯托MHE2系列高速气动电磁阀三维结构

　　这款气动电磁阀的三维结构还原，完全贴合气动控制回路的实际选型与装配需求，做结构设计时不用再反复核对样本的安装孔位、接口朝向，能直接导入装配体做干涉检查，省掉很多翻样本核对尺寸的时间。从实际应用场景来说，这类高速电磁阀常见于轻工包装线的快速气路切换、电子制造设备的短行程气缸驱动、小型机械手的末端执行器气控环节，尤其是需要毫秒级响应的工位，普通电磁阀的切换速度跟不上节拍，这款阀的响应特性刚好能匹配高频动作的需求，比如包装机的打标头驱动、贴标机的压标气缸控制，每一次动作的气路通断都要精准卡着设备节拍走，阀的响应延迟直接影响整机的运行效率。

　　从功能特性来看，这款阀属于二位五通的高速换向结构，阀体的气路流道做了优化，压损比同规格的常规阀低不少，在0.15-0.8MPa的工作压力区间内，换向动作干脆，不会出现气路串气、动作滞后的问题。建模的时候特意还原了阀体上的手动 override 按钮结构，现场调试的时候不用接电就能手动切换气路，排查气缸动作故障的时候非常方便，这个细节很多建模的时候容易忽略，实际装配调试的时候这个按钮的位置、按压行程都要和周边结构留够间隙，不然接完线发现手伸不进去按手动按钮，还要重新调整安装位置。

　　设计思路上，这款阀采用了模块化的拼接结构，单个阀的宽度很窄，多联组装的时候能大幅节省阀岛的安装空间，阀体的安装孔位采用了通孔设计，既可以从正面穿螺丝固定，也能适配导轨安装的卡扣结构，两种安装方式都做了结构还原，不管是做单阀独立安装的小型设备，还是做多阀集成的阀岛组件，都能直接调用模型。外形尺寸方面，阀体的主体宽度、长度、高度都严格按照实物比例还原，侧面的两个排气口、正面的两个工作气口、底部的进气口的螺纹规格、接口深度都做了准确建模，接气管的时候能提前预留气管的弯曲半径，不会出现气管接完之后和周边的钣金、线槽干涉的问题。安装边界这块，建模时特意留足了阀顶部接线插头的插拔空间，侧面手动按钮的操作空间，还有底部安装面的平面度要求对应的装配间隙，实际做设备布局的时候，不用再额外给阀周边预留冗余空间，按照模型的边界做布局就不会出现装配干涉。

　　另外，阀体的密封结构位置也做了细节还原，端盖的固定螺丝位置、密封槽的尺寸都和实物一致，要是做阀的故障拆解、密封件替换的模拟，也能直接用这个模型做演示。气路接口的蓝色防护圈结构也做了还原，这个细节能帮助装配人员快速识别快插接口的规格，避免接错气管管径。很多工程师做气动布局的时候容易忽略阀的排气方向，这款模型的排气口朝向完全和实物一致，做消音器选型的时候能直接核对排气口的螺纹尺寸，提前规划消音器的安装空间，避免消音器装完之后顶到旁边的元件。在做小型自动化设备的气路设计时，这类高速阀的重量很轻，安装在移动的机械臂末端也不会增加太多负载，模型的重量参数虽然没有直接标注，但结构的壁厚、材质分区都做了区分，要是做整机的负载校核，也能给模型赋予对应材质直接计算重量，不用再手动估算。
