平面铰接四连杆运动机构三维结构

　　这套平面四连杆铰接结构，是机械传动领域最基础也最具普适性的低副运动机构，所有运动副均为转动铰接，构件间通过圆柱销实现面接触传动，相比高副机构承载能力更强、磨损更均匀，日常维护仅需定期在铰接销轴处加注润滑脂即可，在轻工、农业、工程机械、输送设备等领域都有大量落地应用。从实际使用场景来看，这类机构常被用来实现从动件的往复摆动、连续转动或是特定轨迹的平面运动，比如农用机械中的收割机拨禾轮驱动、输送线的间歇拨料机构、工程机械的动臂举升联动结构、轻工设备的翻盖开合联动，甚至日常可见的公交车门启闭结构、折叠桌的支撑联动，核心原理都源自这类四杆机构的演化。

　　设计这套结构时，首先要根据实际工况确定机架的固定安装边界，机架作为整个机构的安装基准，两个铰接孔的中心距是核心参数，直接决定其余三个活动构件的长度配比，设计时需要先明确从动件需要实现的摆角范围或是运动轨迹，再通过解析法或是图解法确定其余三根杆的长度，同时要校验机构的压力角，避免传动过程中出现死点位置——如果是需要连续传动的场景，要保证主动曲柄能够做整周回转，需满足最短杆与最长杆长度之和小于等于其余两杆长度之和，且最短杆为连架杆或是机架；如果是需要从动件做往复摆动的场景，则可以根据需求调整杆长配比，甚至利用死点位置实现工作位置的锁紧，比如折叠支撑结构就常利用死点来承受工作载荷，避免受力后自动松脱。

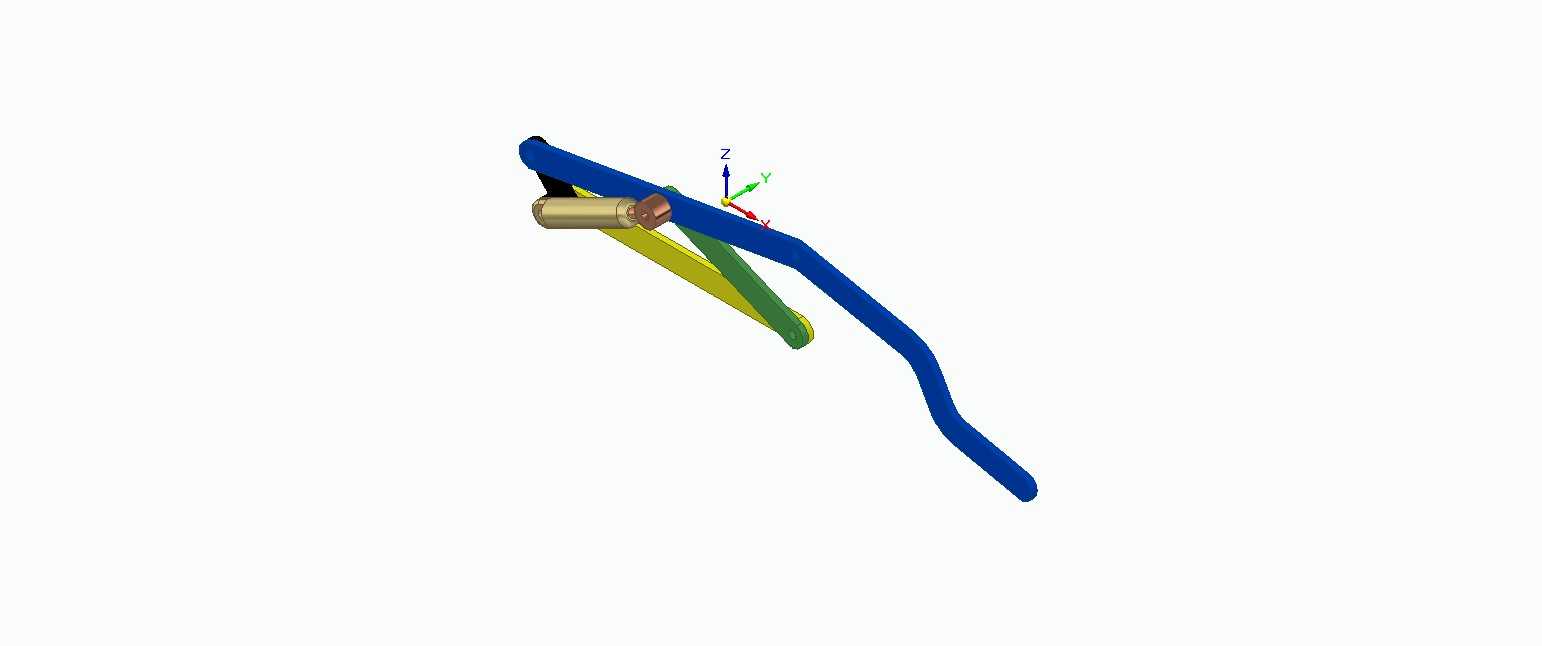

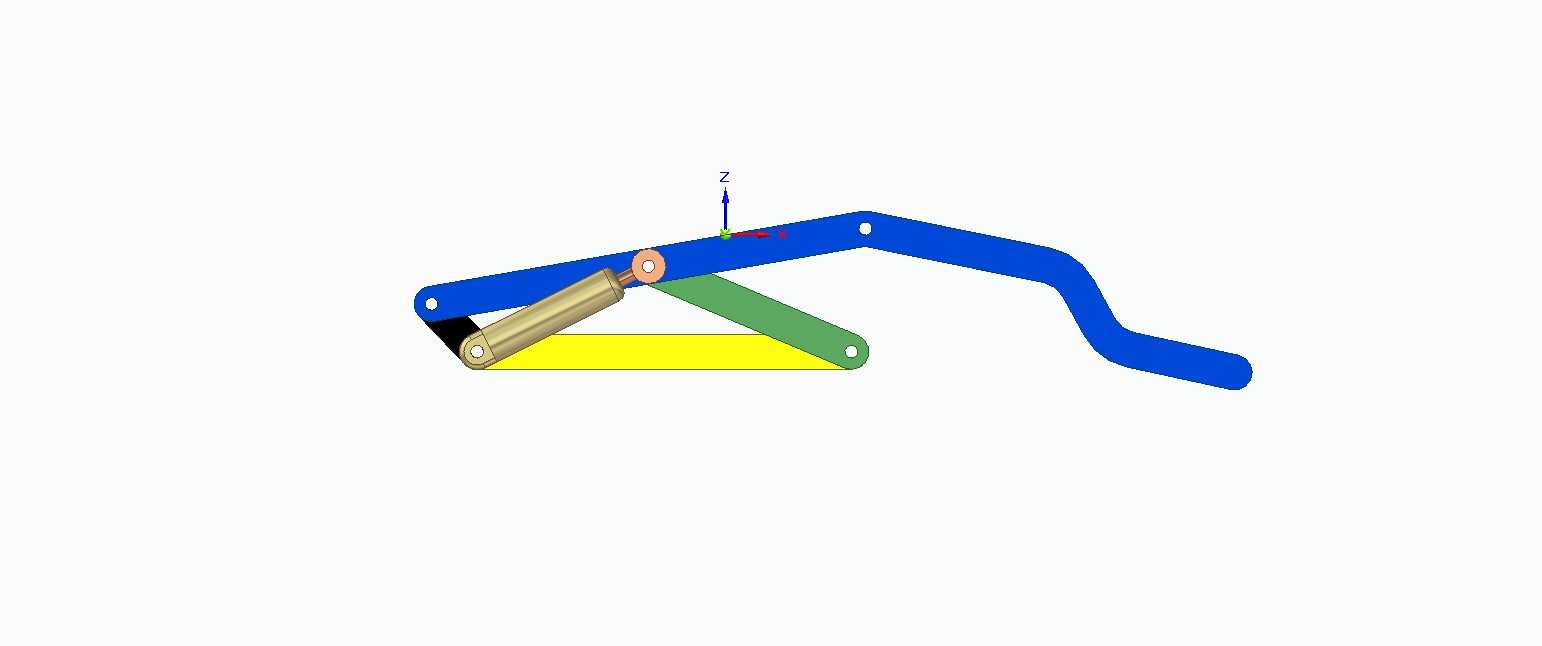

　　从结构细节来看，这套模型里的四个构件分别对应机架、主动连架杆、从动连架杆以及中间的连杆，所有铰接位置都采用了等直径的销轴配合，构件的铰接端都做了圆弧过渡处理，避免运动过程中构件间发生干涉，连杆作为传递运动的中间构件，自身不做整周回转，它的轮廓形状不影响运动轨迹的核心参数，但实际设计时需要根据安装空间调整外形，比如需要避让周边的管线、其他构件时，可以在不改变两端铰接孔中心距的前提下调整杆身的弯折形状，就像模型里的蓝色长连架杆做了弯折处理，就是为了适配特定安装空间的输出端连接需求。

　　安装边界方面，这类机构的安装基准就是机架上的两个铰接孔，安装时需要保证四个铰接点的回转轴线都处于平行状态，否则会出现运动卡滞、销轴偏磨的问题，所有构件的运动平面都要保持在同一垂直于销轴轴线的平面内，轴向的窜动量需要通过轴用挡圈或是轴肩控制在0.1-0.3mm之间，既不能过紧导致转动阻力过大，也不能过松导致构件出现平面外的晃动。构件的截面尺寸需要根据实际传递的载荷计算，铰接处的销轴需要做剪切强度和挤压强度校核，连杆部分需要做压杆稳定校验，尤其是当连杆长度较长、传递载荷较大时，要避免出现受压失稳变形的情况。

　　在实际选型应用时，这类基础四杆机构还可以根据需求演化出多种变体，比如将其中一个转动副替换为移动副就成为曲柄滑块机构，常用于冲压、活塞传动场景；增加构件数量可以演化出六杆、八杆机构，实现更复杂的运动轨迹，但核心的传动逻辑都源自这套最基础的四杆铰接结构。建模过程中需要重点保证各铰接孔的中心距精度，装配时采用同轴心配合锁定铰接位置，同时保留各构件绕销轴的转动自由度，添加运动仿真时可以给主动件添加定速旋转驱动，直观验证从动件的运动轨迹、摆角范围是否符合设计预期，检查整个运动行程内是否存在构件干涉、压力角过大导致传动卡滞的问题。
