凸轮从动件机械传动结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453936
  • 凸轮从动件机械传动结构
  • 凸轮从动件机械传动结构

  在自动化装配线、包装机械、纺织设备以及内燃机配气机构这类需要实现周期性往复动作的工况里,凸轮从动件是把凸轮的旋转轮廓运动转化为精准直线或摆动输出的核心衔接部件,和普通滑动接触的从动结构不同,这类带滚轮的从动件能把凸轮轮廓和从动端的滑动摩擦转化为滚动摩擦,大幅降低长期运行的接触面磨损,尤其适合中高速、长周期连续运转的设备场景,能有效减少凸轮轮廓面的点蚀、拉伤问题,延长整套凸轮机构的维护周期。

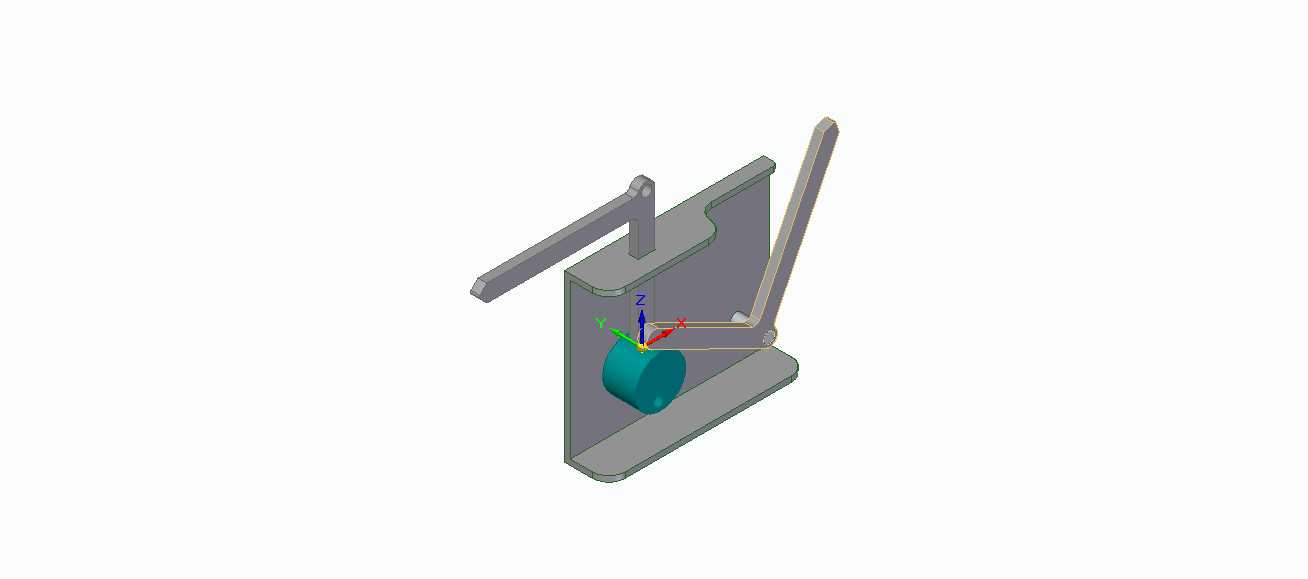

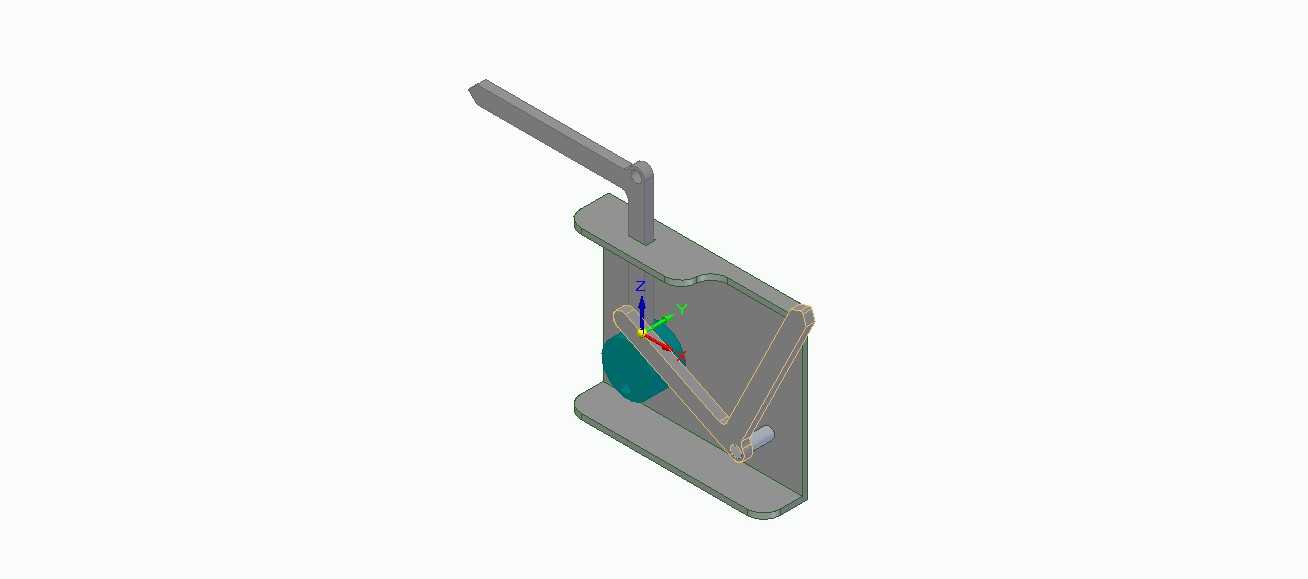

  从结构功能来看,这套从动件集成了摆臂支撑、滚轮接触、复位联动的完整功能模块,底部的安装基座预留了和设备机架贴合的平整安装面,基座上的支撑立板承担整个摆臂组件的载荷支撑,立板上的铰接孔是摆臂的摆动回转中心,孔位的同轴度、端面垂直度直接影响摆臂摆动的顺畅度,设计时需要控制铰接孔和安装基准面的位置公差,避免摆臂运行时出现卡滞、偏磨的问题。接触端的滚轮采用深沟球轴承类的滚柱结构,滚轮外圆面做了淬硬处理,硬度匹配常用凸轮的45号钢淬火或40Cr调质表面淬火的硬度区间,保证接触应力在材料许用范围内,不会出现短期运行后的压痕变形。摆臂的长臂端是动力输出端,可以连接推杆、阀杆或者其他执行末端,把凸轮轮廓升程、回程段的位移精准传递到执行工位,摆臂的力臂比例经过匹配设计,既保证凸轮端的接触压力不会过大,也能让输出端的位移量满足工位动作的行程要求。

  设计这类从动结构的时候,首先要匹配对应凸轮的轮廓参数,滚轮的直径不能过大,否则会出现运动失真——也就是滚轮无法贴合凸轮轮廓的内凹段,导致输出动作和设计轨迹出现偏差;同时滚轮直径也不能过小,否则接触应力会急剧升高,加速滚轮和凸轮面的磨损。摆臂的铰接位置需要结合凸轮的安装轴位做空间校核,保证整个摆动行程里,滚轮始终和凸轮轮廓保持相切接触,不会出现脱离、顶死的情况,复位结构的拉力或者弹力需要经过计算,要克服摆臂、输出端的运动惯量,保证回程阶段滚轮也能紧贴凸轮面,不会出现高速运行时的跳脱、冲击问题。

  安装边界上,这套结构的基座底部为平面安装形式,可通过螺栓直接固定在设备的安装平台上,安装时需要保证铰接孔的轴线和凸轮轴的轴线保持平行,否则会让滚轮出现偏载,局部接触应力过高导致早期损坏。摆臂的摆动平面需要和凸轮的轮廓平面完全重合,偏差过大会让滚轮边缘和凸轮侧面发生剐蹭,产生额外的运行阻力和零件损耗。整体结构的外形尺寸适配中小型自动化设备的安装空间,不会占用过多的机架布局位置,摆臂的输出端预留了连接孔位,可以根据不同的执行需求加装连接接头,适配不同的工位负载。

  在实际设备运行中,这类从动件的工况适应性较强,既可以在轻载的轻工自动化设备里完成送料、推料、工位切换的动作,也可以在中载的内燃机、锻压设备里完成配气、进给的动作,结构本身没有复杂的异形零件,加工工艺性较好,支撑立板和基座可以采用型材焊接或者整块板材铣削加工,铰接孔可通过铰削或者镗削保证精度,滚轮作为标准易损件可以直接采购成品轴承替换,后期维护成本较低。设计建模时需要重点校核摆臂在最大升程位置的应力变形,避免摆臂刚性不足导致输出位移出现偏差,同时要预留润滑通道,给铰接点和滚轮轴承位置加注润滑脂,进一步降低运动副的磨损,提升整套机构的运行寿命。
