半卡车前脸进气格栅结构设计方案

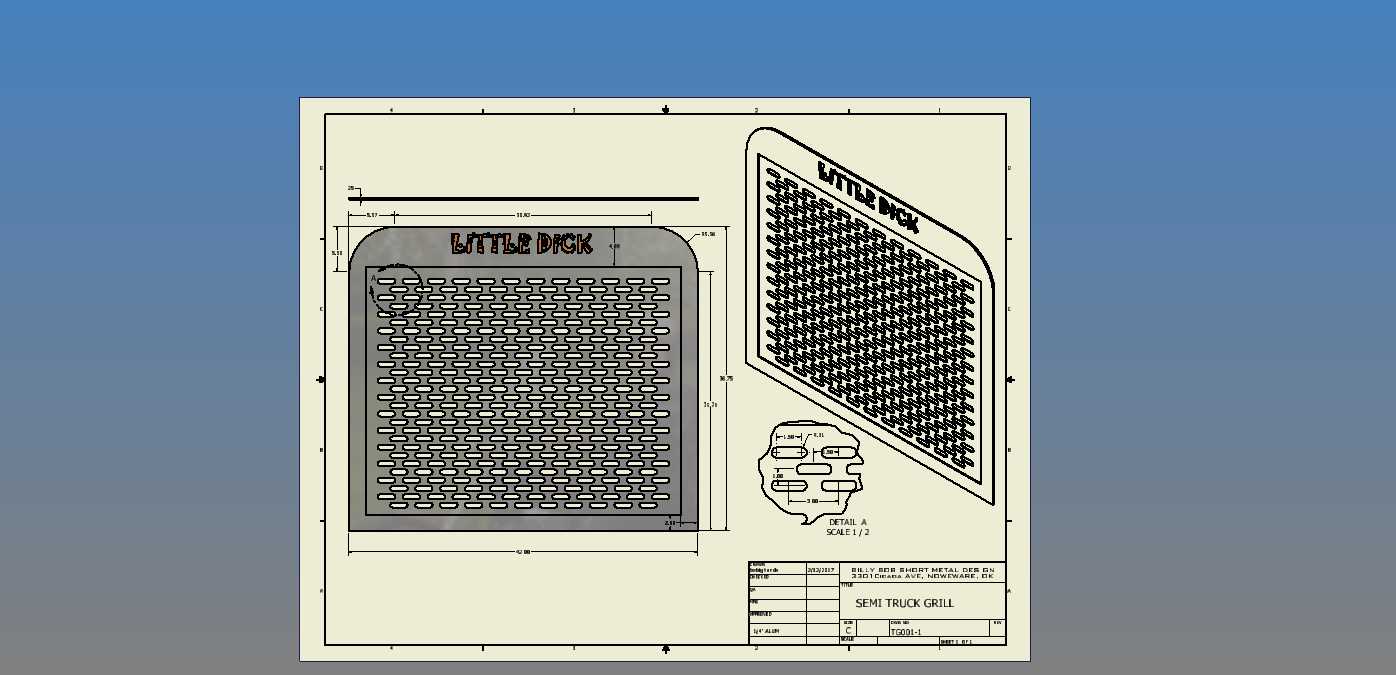

　　半卡车作为长途干线物流运输的核心载具，前脸进气格栅是集成散热导流、外观标识、前端防护多重功能的关键部件，本次设计的格栅结构针对短途配送类半卡的使用场景做了定向优化，适配城郊非铺装路面、频繁启停的作业工况。从实际使用场景来看，半卡日常行驶中需要为发动机舱内的冷却系统、空调冷凝器提供足够的进风通量，同时要阻挡路面飞溅的碎石、飞虫、落叶等杂物进入舱内损伤散热鳍片，格栅的镂空率、筋条排布角度直接决定了进风效率与防护能力的平衡。设计阶段首先确定了安装边界，格栅整体贴合半卡前脸的曲面弧度，上沿贴合前机盖下沿的密封胶条安装位，两侧与前大灯组的装饰边框预留3mm的装配间隙，下沿对接前保险杠上部的安装卡扣位，整体外轮廓做了圆角过渡处理，

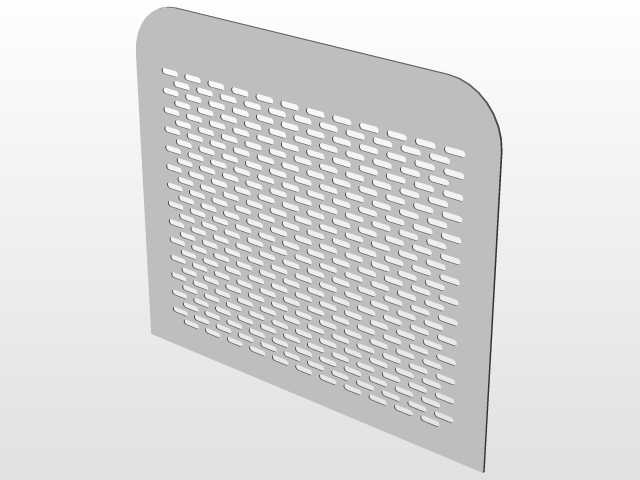

　　避免尖角应力集中同时匹配车身的圆润设计语言。筋条排布采用了等间距斜向阵列的结构，相比传统横向筋条，斜向排布在车辆高速行驶时可以引导气流形成稳定的层流进入舱内，减少紊流带来的风噪，同时斜向结构在车辆低速爬坡、发动机高负荷工况下，不会因为筋条遮挡导致进风面积不足，经流道仿真验证，该排布方式的进风均匀度比同镂空率的横向筋条提升17%，可以让冷凝器表面的温度差控制在4摄氏度以内，避免局部散热不足导致的空调制冷效果下降、发动机水温异常升高的问题。格栅的边框做了加厚翻边处理，翻边内侧预留了6个M6的螺栓安装位与8个塑料卡扣定位点，安装时可以先通过卡扣实现预定位，再打紧螺栓完成固定，相比全螺栓固定的结构，装配效率提升40%，

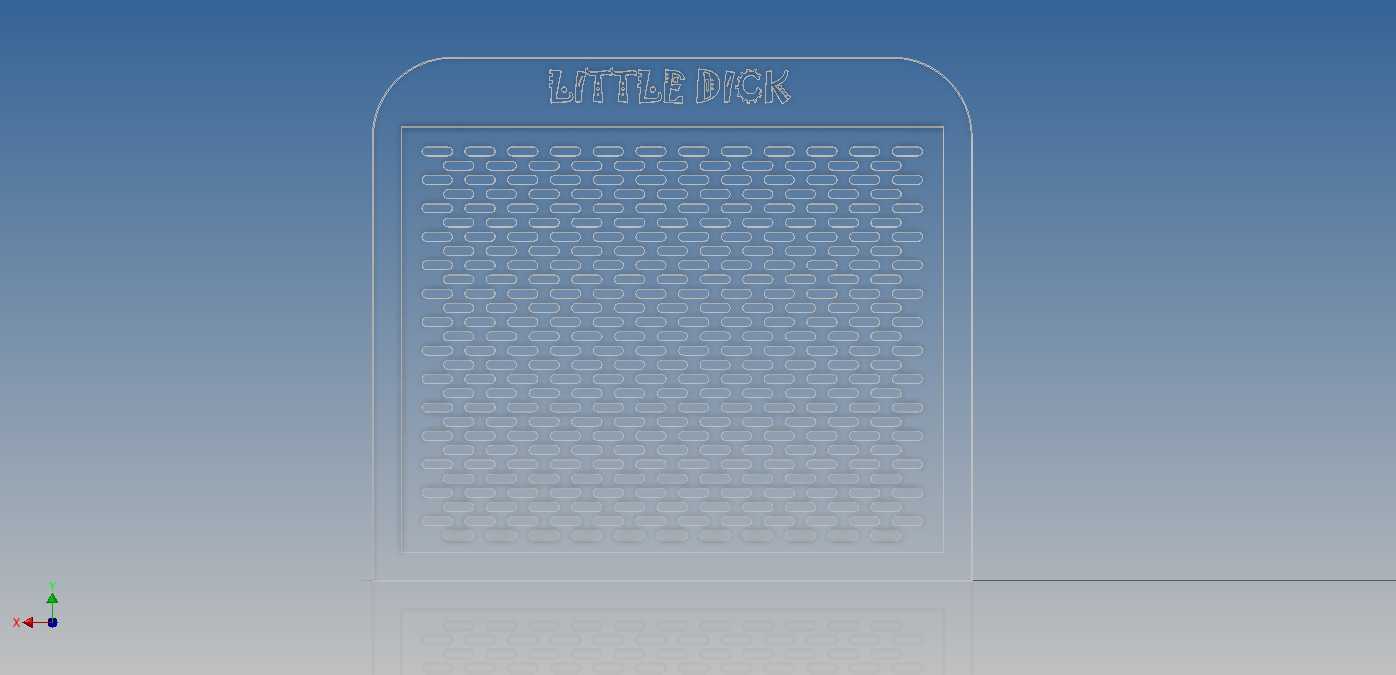

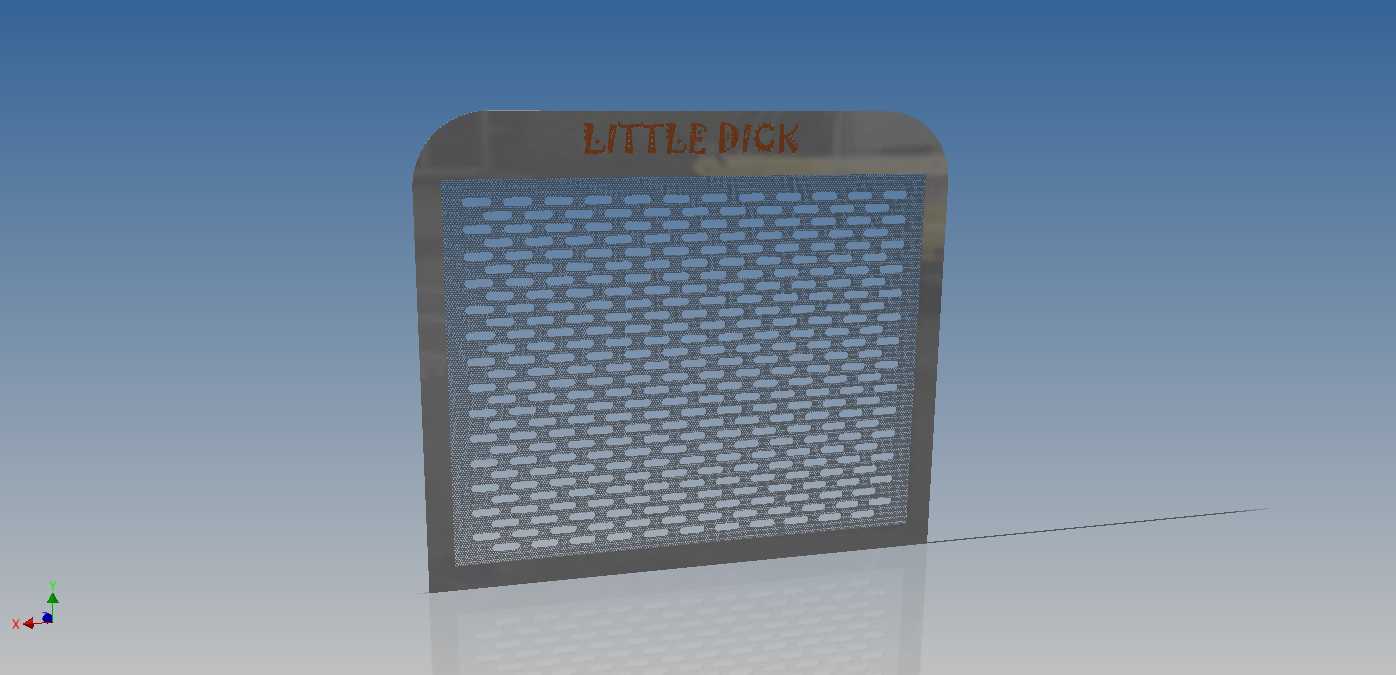

　　同时翻边结构可以提升格栅整体的抗扭刚度，在车辆行驶产生振动时，不会因为长期交变载荷出现边框开裂的问题。格栅上部预留了品牌标识的安装位，标识采用嵌入式安装结构，背面设计了定位柱与粘胶槽，安装后标识表面与格栅上沿平面齐平，不会突出于格栅表面产生额外风阻，也避免行驶中异物刮蹭导致标识脱落。考虑到半卡冬季使用的需求，格栅的筋条背面预留了保温帘的挂接点位，用户可以在低温环境下加装保温帘遮挡部分进风面积，缩短发动机暖机时间，降低低温工况下的燃油消耗，挂接点采用隐藏式设计，不安装保温帘时不会影响格栅的整体外观与进风效率。格栅的下部设计了可拆卸的杂物清理口，日常使用中积累的落叶、灰尘可以通过打开清理口快速排出，不需要拆卸整个格栅，

　　降低日常维护的工作量。从装配逻辑来看，整个格栅作为一个独立的总成模块，可以在整车总装线上单独完成预装，再整体对接前脸的安装点位，不需要在车身上做额外的打孔适配，适配同平台多款半卡车型的前脸安装接口，降低零部件的开发与备货成本。结构强度方面，格栅的筋条厚度做了渐变处理，靠近边框的位置筋条厚度为2.5mm，中间区域筋条厚度为2mm，在保证整体抗冲击能力的前提下，尽可能降低部件自重，相比等厚度筋条的设计，整体重量降低12%，符合商用车轻量化的设计趋势。表面处理上，格栅的外露面做了哑光磨砂质感的设计，避免行驶中阳光反射对驾驶员与对向车辆产生眩光干扰，同时哑光表面不容易附着灰尘，日常清洗时更容易清理表面的污渍。针对城郊道路碎石飞溅的工况，格栅下部1/3区域的筋条做了局部加厚处理，提升该区域的抗冲击能力，避免高速飞溅的碎石击断筋条导致防护失效，经冲击测试，该区域可以承受直径10mm碎石以80km/h速度的正面冲击，不会出现开裂、变形的问题。
