乘用车辆传动系统差速机构三维结构

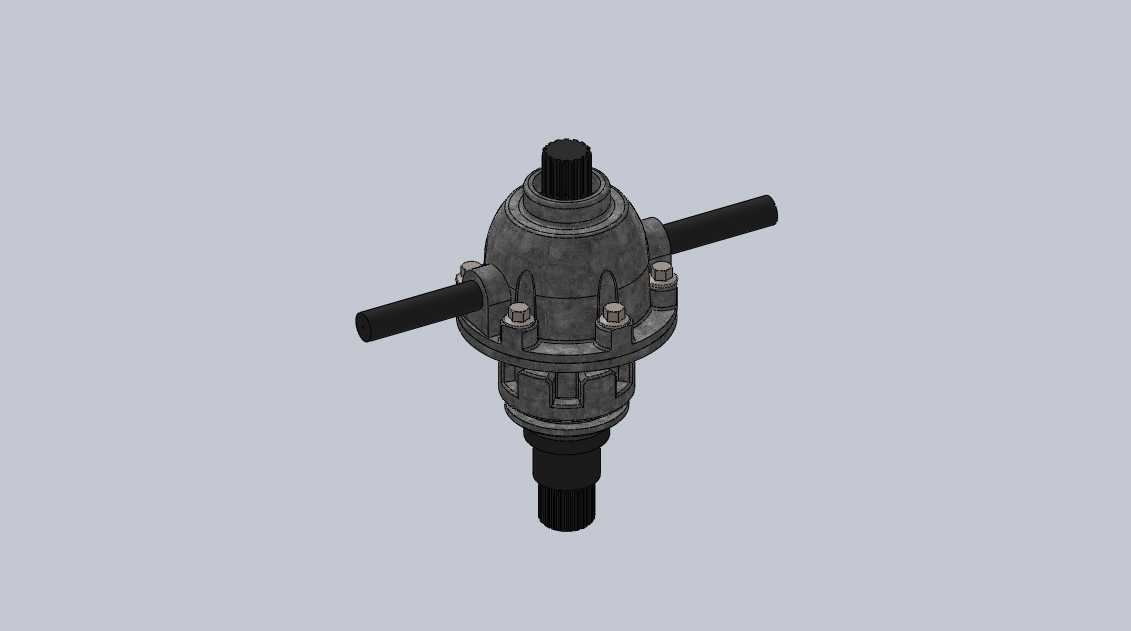

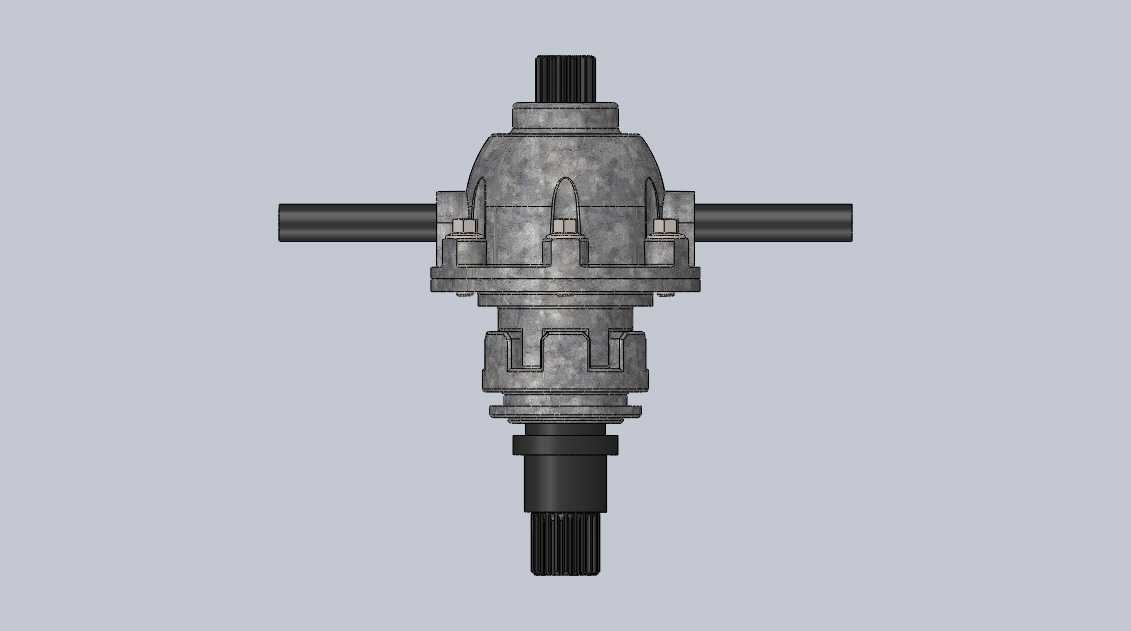

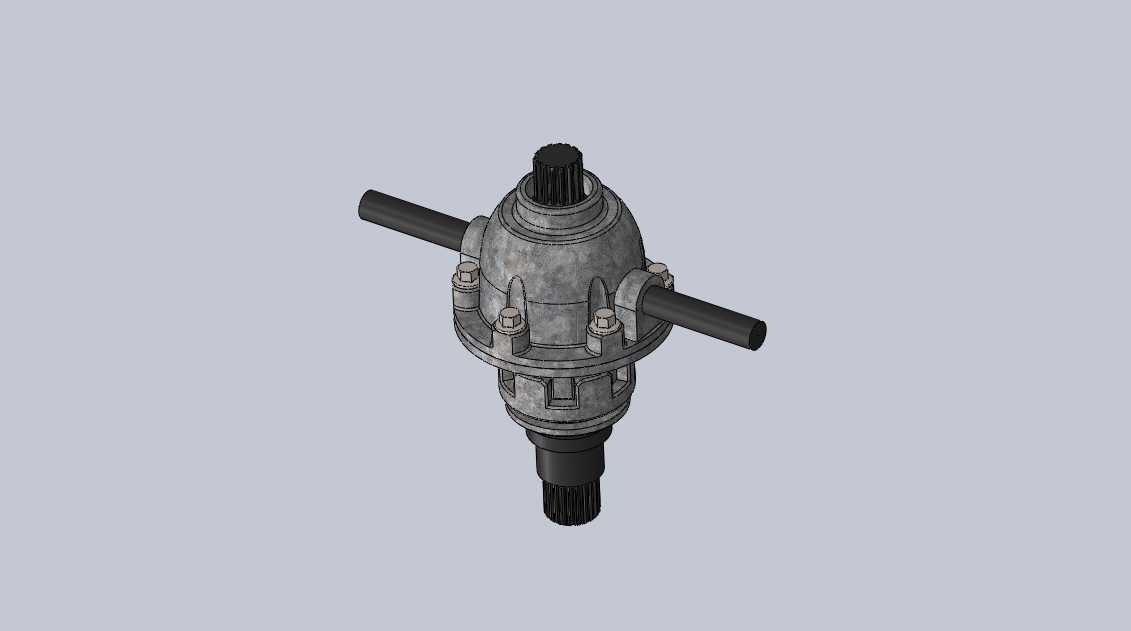

　　日常做底盘传动系统匹配时，差速器是绕不开的核心部件，这套差速机构的三维结构完整还原了量产乘用车型的实际装配状态，从壳体的铸造轮廓到半轴、输入轴的花键参数，都能直接对接整车传动的匹配校核工作。先从实际装车场景说，不管是前置前驱、前置后驱的家用轿车，还是带分动箱的全轮驱动车型，轮间差速器都是桥包内的核心组件，它的核心作用是在车辆转弯、行驶在起伏不平路面时，允许两侧驱动轮以不同转速转动，同时持续把主减速器传来的扭矩分配给两侧半轴，避免轮胎出现滑磨、传动部件出现憋劲的情况，很多新手工程师刚接触底盘设计时容易忽略差速器的安装边界，这套模型里把差速器壳体的安装止口、轴承位的配合尺寸、半轴伸出端的长度边界都做了还原，能直接用来校核桥壳内部的布置空间，不用反复去对标量产件的测绘数据。

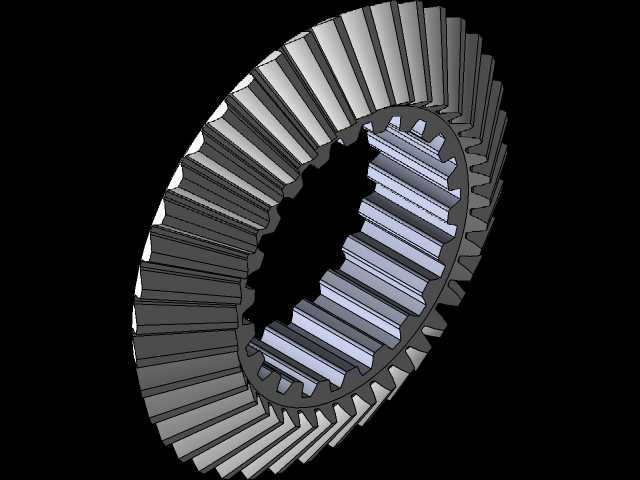

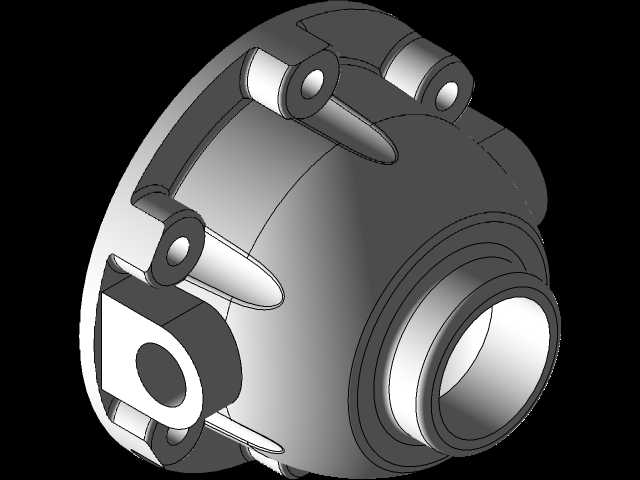

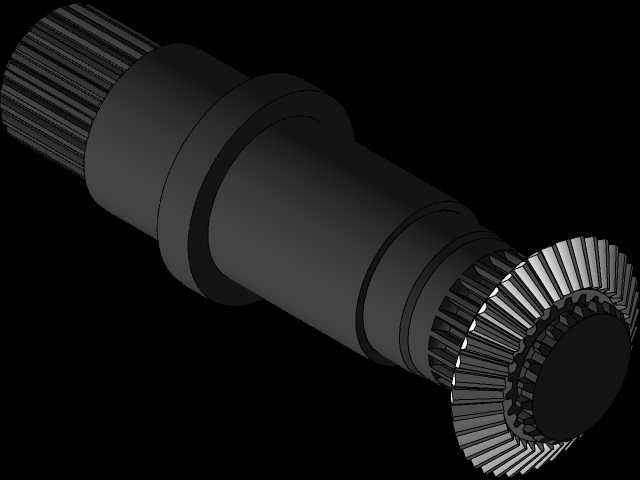

　　从功能特性上看，这套差速机构采用的是对称式锥齿轮结构，也是目前民用车辆上应用最广的差速结构，差速壳体内装两个行星齿轮和两个半轴齿轮，行星齿轮套装在十字行星轴上，工作时既可以随差速器壳体整体公转传递扭矩，也可以绕行星轴自转实现差速动作，壳体上的紧固螺栓位、轴承安装位都做了细节还原，包括输入轴端的花键参数、半轴插接的内花键尺寸，都符合常规量产车型的配合公差要求。做结构设计时，差速器的壳体强度是校核重点，这套模型里的壳体壁厚、加强筋布置都参考了量产铸铁差速器壳的设计逻辑，行星齿轮垫片、半轴齿轮垫片的位置也做了预留，实际做有限元分析时，可以直接导入模型划分网格，校核大扭矩输出工况下壳体的应力分布、齿轮的啮合接触强度，不用再重新搭建基础结构。

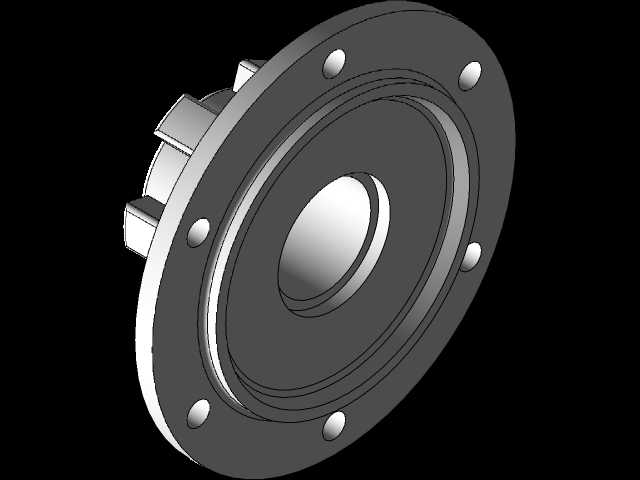

　　再说到安装边界的匹配，差速器整体是通过两个圆锥滚子轴承支撑在主减速器壳或者驱动桥壳内，模型里两个轴承位的轴颈尺寸、输入轴法兰的连接尺寸、两侧半轴的伸出长度都做了等比例还原，做整车布置时，可以直接把模型调入底盘装配体，校核半轴与轮边单元的连接角度、差速器与主减速从动齿轮的连接位置，避免出现运动干涉。很多刚入行的工程师做差速器建模时容易忽略行星齿轮与半轴齿轮的啮合侧隙、十字轴与差速器壳体的配合间隙，这套模型里把这些配合间隙都按实际装配要求做了预留，包括壳体上的润滑油道开孔位置也做了还原，能直观看到齿轮润滑的油路走向，对于理解差速器的润滑逻辑、做桥包内的润滑油量校核都有参考价值。

　　实际做传动系统匹配时，差速器的扭矩分配特性直接影响车辆的操控表现，这套对称式锥齿轮差速器的扭矩分配特性是左右两侧半轴扭矩基本相等，当一侧车轮打滑时，另一侧车轮能获得的扭矩也会受限于打滑侧的附着力，这也是普通开式差速器的固有特性，模型里的齿轮参数、节圆直径都符合常规家用车型的速比匹配范围，做传动系扭振分析时，可以直接提取模型的转动惯量参数，搭建传动系统的扭振模型，不用再反复计算各个部件的质量属性。另外模型里的差速器壳体外观做了铸造质感的还原，包括壳体上的拔模斜度、铸造圆角都符合实际铸件的工艺要求，不是那种理想化的直角建模，对于做工艺性分析、铸件模具设计也有参考意义，能直接用来评估差速器壳的铸造工艺可行性，减少后续工艺整改的工作量。
