工业立式脉冲布袋除尘装置结构设计

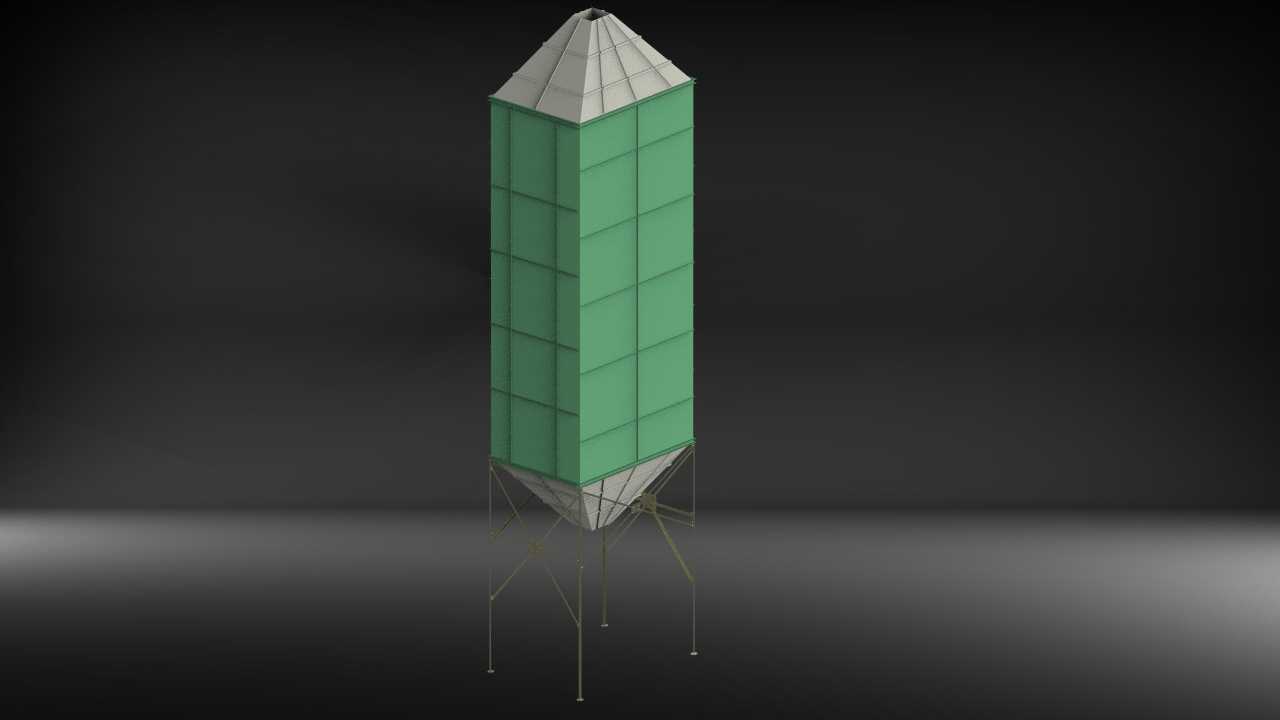

　　这套立式除尘装置的三维结构，主要面向木工车间打磨工位、焊接作业区、建材粉料输送节点这类产尘集中的工业场景，核心作用是捕集悬浮在作业环境中的粉尘颗粒，避免粉尘扩散影响作业人员职业健康，同时满足生产环节的有组织排放要求，也能减少粉料无组织逸散带来的原料损耗。从结构逻辑来看，整体采用立式长筒布局，上部设计为锥形集气顶段，中间段为长方体过滤仓主体，下部为锥形灰斗，配套外置的型钢支撑框架，这种布局的核心考量是利用粉尘自身重力辅助沉降，减少过滤元件的附着负荷，同时压缩设备的水平占地面积，适配多数厂房内靠墙或者生产线边角的安装空间，不需要额外占用核心生产作业区域。

　　在功能分区的设计上，上部锥形顶段预留了排气接口的安装位，可直接对接厂区的排风管道或者引风机，过滤后的洁净气流通过该段汇总排出；中间长方体仓体内部可根据处理风量需求，布置对应数量的滤袋或者滤筒，仓体侧壁预留了检修门的安装位置，方便后期更换过滤元件、清理仓壁积灰，仓体的分节式壳体设计，既方便加工阶段的板材下料折弯，也能适配运输环节的尺寸限制，现场安装时通过法兰拼接即可，不需要在现场进行大量焊接作业。下部的锥形灰斗角度设计参考了常见工业粉尘的安息角参数，能保证捕集下来的粉尘顺着锥壁自然滑落至灰斗底部的卸灰口，不会在锥壁处积料搭桥，灰斗下方可配套卸灰阀、集灰桶或者输灰绞龙，实现连续或者间歇式排灰，不需要频繁停机清理积灰。

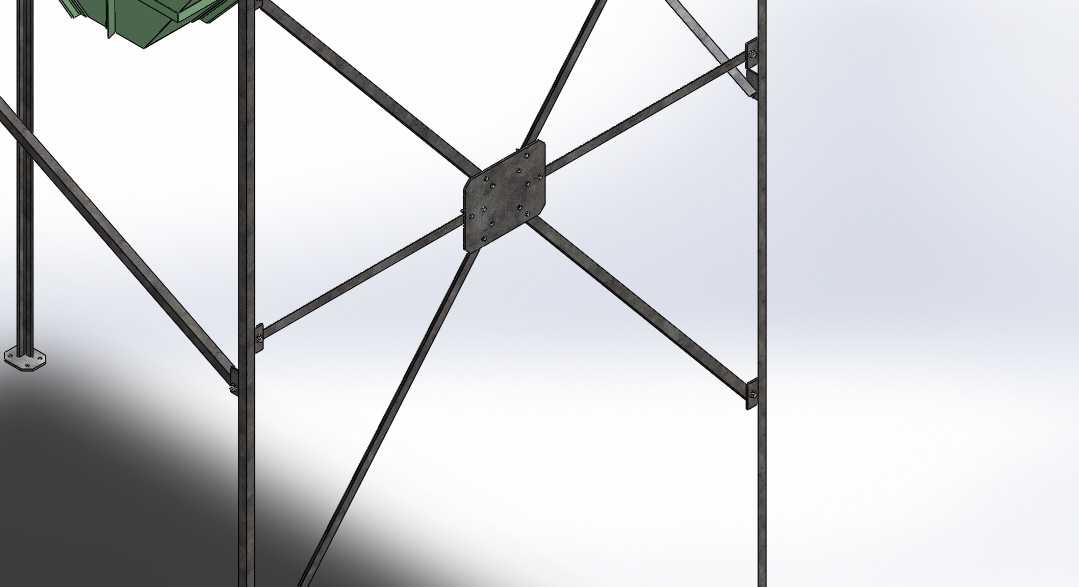

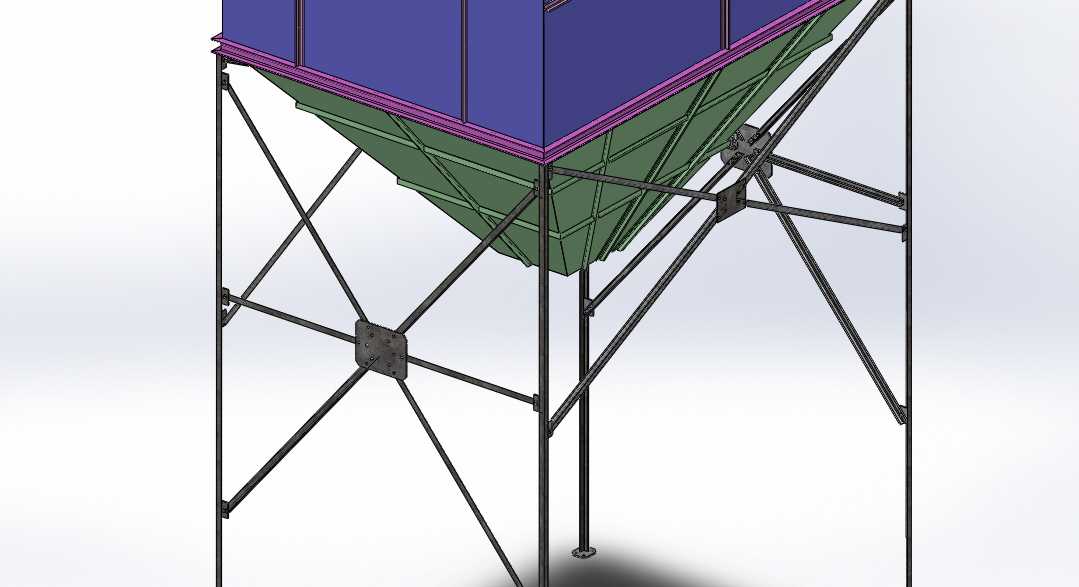

　　支撑结构采用型钢焊接的桁架式设计，四根主立柱沿灰斗外侧布置，斜向支撑件连接立柱与灰斗外壁、仓体侧壁，将整个设备的载荷均匀传递到基础地面，支撑腿的高度预留了足够的卸灰操作空间，方便工作人员在下方放置集灰容器、检修卸灰部件，同时支撑腿底部预留了地脚螺栓安装孔，可直接与混凝土基础或者钢制平台固定，避免设备运行时因引风机振动出现移位、晃动。设计阶段需要重点把控的尺寸边界包括：设备总高度需要匹配厂房的层高，同时预留顶部排气管道的安装空间，避免顶部对接管道时与厂房横梁、管线产生干涉；中间仓体的截面尺寸需要根据单条滤袋的过滤风速、总处理风量核算，保证过滤面风速处于合理区间，避免风速过高导致滤袋磨损加快、除尘效率下降；下部灰斗的卸灰口距离地面的净高度需要满足所选卸灰设备的安装尺寸，同时预留足够的操作空间方便日常维护；支撑腿的跨距需要保证设备整体的稳定性，抗风载、抗振动的系数满足工业设备的安全要求，即使在引风机满负荷运行的状态下，设备整体振幅也能控制在允许范围内。

　　从实际应用的适配性来看，这套结构可以根据不同行业的粉尘特性调整细节参数，比如针对金属打磨产生的比重较大的金属粉尘，可适当加大灰斗的锥角，避免重质粉尘在锥段堆积；针对木业、塑料行业的轻质纤维性粉尘，可在仓体上部增加预沉降挡板，提前分离大颗粒碎屑，减少滤袋的堵塞概率；针对高温烟气工况，可对应调整壳体板材的厚度与材质，预留保温层的安装空间，避免烟气结露导致滤袋糊袋。整个结构没有冗余的复杂构件，所有板材、型材都采用常规工业规格，加工难度低，现场安装流程简单，后期维护的配件通用性强，不需要定制特殊规格的零部件，能有效控制设备的制造与运维成本。
