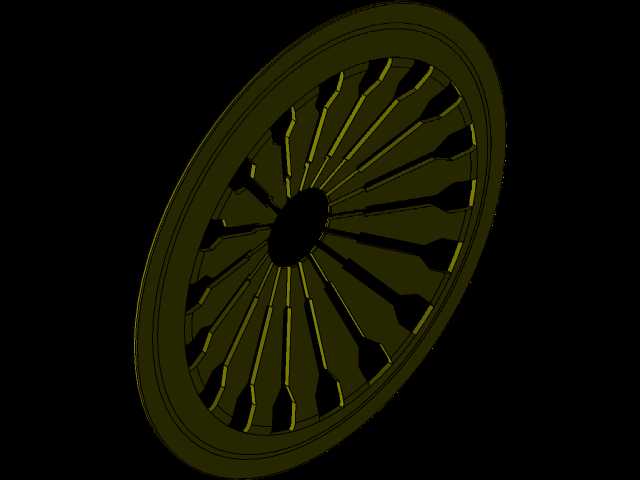

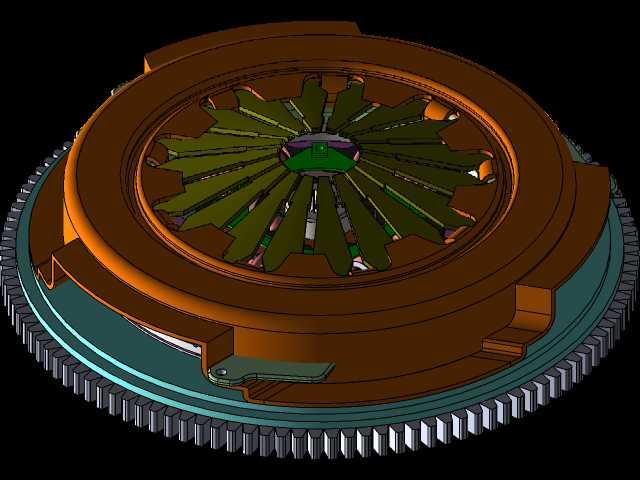

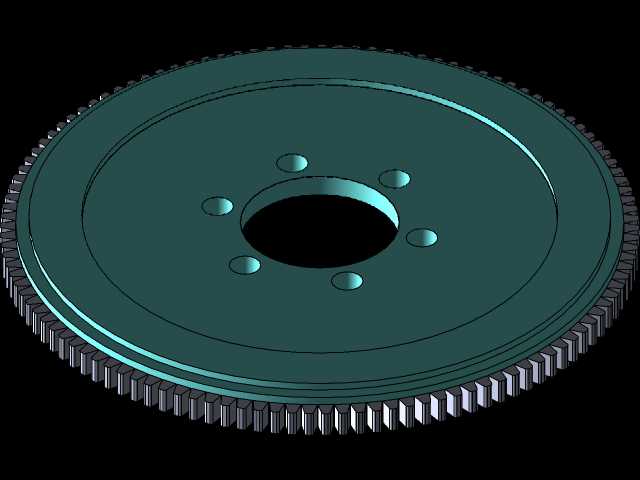

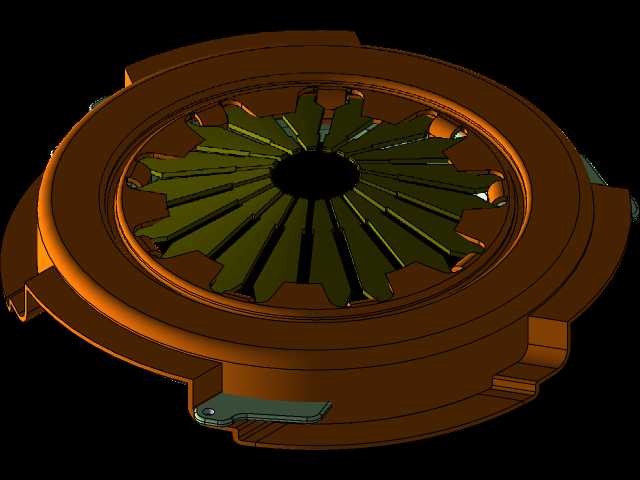

在燃油车及部分混动车型的动力传动链路中,离合器是衔接发动机与变速器的核心部件,其工作状态直接决定动力传递的平顺性与可靠性,日常工况下需要频繁完成接合、滑磨、分离三个核心动作,既要保证发动机输出扭矩能完整传递至传动系统,也要在换挡、起步阶段切断动力链路,避免齿轮打齿、传动系过载等问题。这套离合器采用膜片弹簧作为压紧元件,相比传统螺旋弹簧离合器,轴向尺寸更紧凑,压紧力受摩擦片磨损的影响更小,高速旋转时弹簧压紧力的衰减幅度更低,更适配当前乘用车前置前驱的紧凑布置需求。从结构组成来看,总成包含飞轮从动齿圈、压盘壳体、膜片弹簧、从动摩擦盘、扭转减振弹簧、分离指等核心部件,飞轮外圈的起动齿圈直接与起动机驱动齿轮啮合,

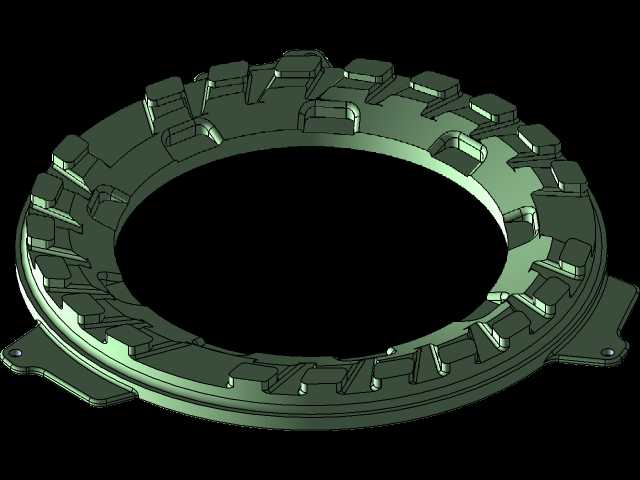

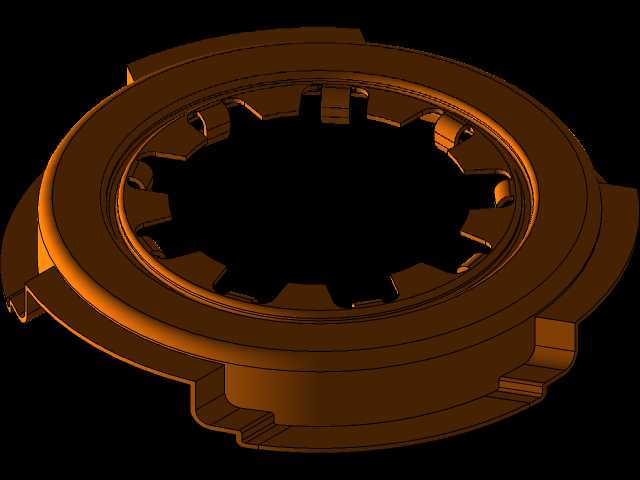

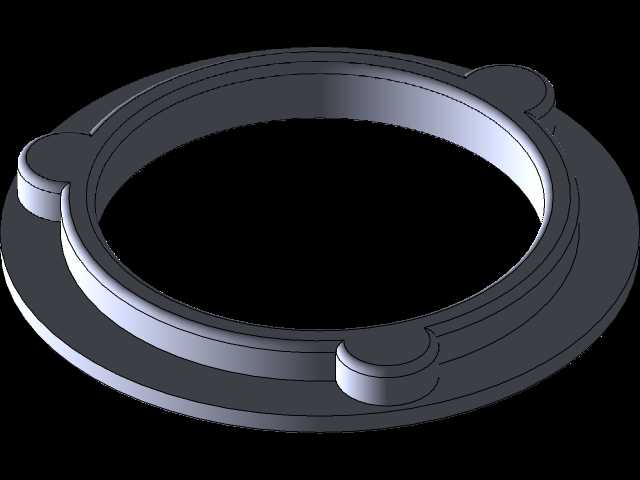

承担发动机起动时的动力输入功能,齿圈与飞轮本体采用过盈压装配合,齿形参数匹配主流乘用车起动机的模数设计,啮合侧隙控制在合理区间,避免起动打齿异响。压盘采用灰铸铁材质铸造后经时效处理,摩擦面平面度公差控制在0.05mm以内,保证与摩擦片的全面贴合,避免局部过热导致的烧片问题;压盘背部设置的传动凸台与离合器盖的窗口配合,既可以传递扭矩,也能为压盘的轴向移动提供导向,保证分离与接合过程中压盘无偏摆。膜片弹簧采用优质弹簧钢板冲压成型后经热处理强化,分离指端部经高频淬火处理,提升与分离轴承接触位置的耐磨性能,弹簧的载荷-变形曲线经过匹配设计,在摩擦片允许磨损量范围内,压紧力波动幅度不超过10%,

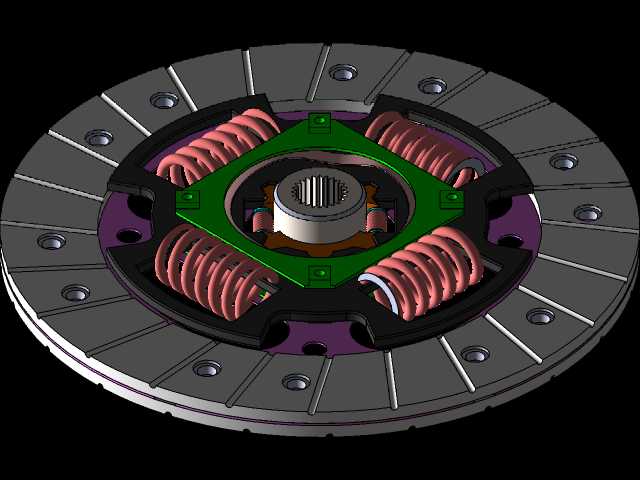

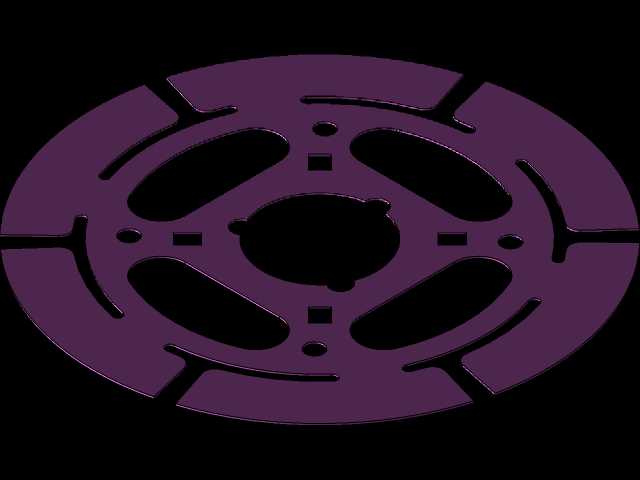

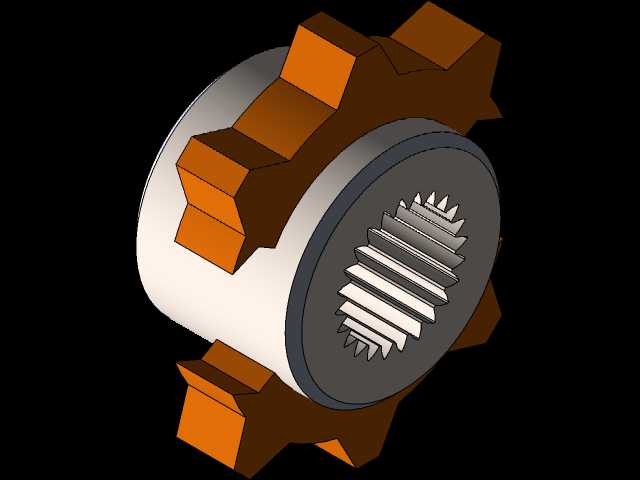

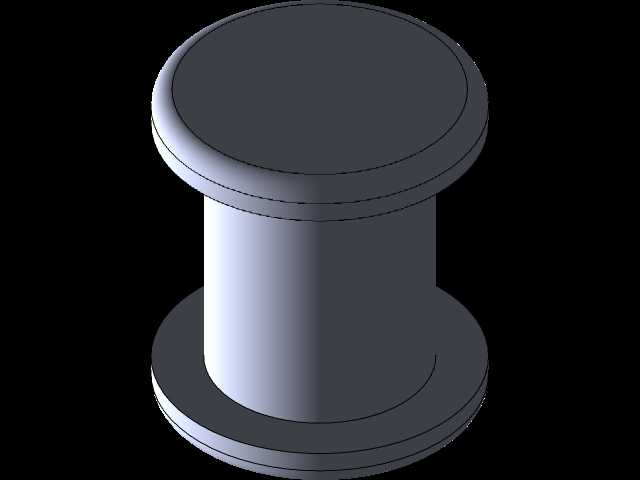

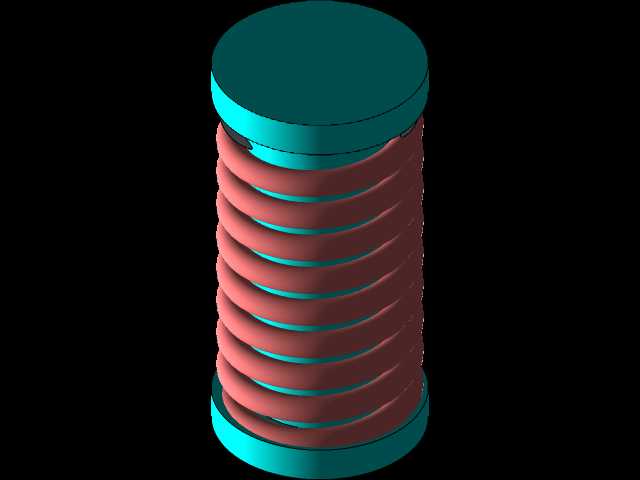

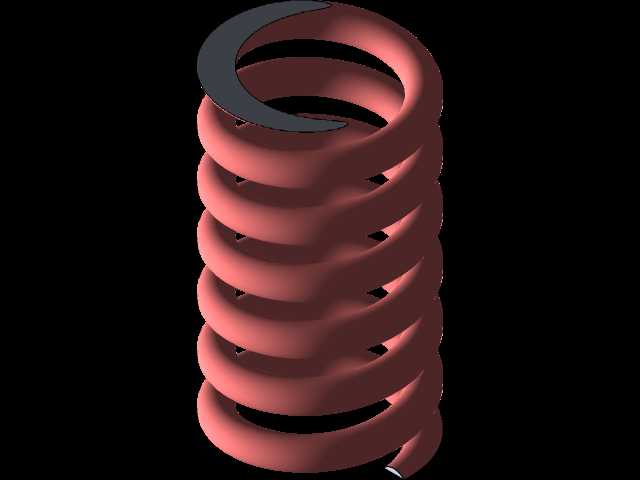

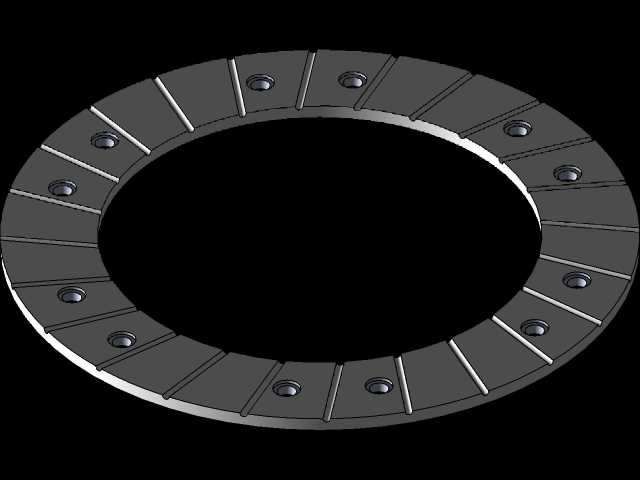

保证离合器全生命周期内的扭矩传递能力不出现明显衰减,同时分离行程内的踏板力变化更平缓,降低驾驶操作强度。从动盘总成两侧铆接无石棉摩擦衬片,衬片表面开设径向与周向组合的排屑散热槽,滑磨过程中产生的磨屑可以顺着沟槽排出,同时引导空气流经摩擦面带走热量,避免长时间半联动导致的温度过高;从动盘中心的花键毂与变速器输入轴采用渐开线花键配合,花键侧隙经过合理匹配,既保证轴向滑动顺畅,也避免传动过程中出现冲击异响;花键毂与从动盘钢片之间设置的多级扭转减振弹簧,能够过滤发动机输出的扭转振动,降低传动系的共振风险,不同刚度的弹簧组合布置,可以覆盖怠速、全负荷、反向传动等不同工况的减振需求。安装边界方面,离合器总成通过螺栓固定在发动机飞轮端面,
定位止口与飞轮的定位凸台采用过渡配合,保证总成与曲轴的同轴度,径向跳动量控制在0.2mm以内,避免旋转过程中出现动不平衡量过大的问题;分离指端面的安装高度差控制在0.8mm以内,保证分离轴承作用时各分离指受力均匀,避免分离不彻底、接合抖动等故障。实际应用中,这套离合器结构广泛适配1.6L-2.5L排量的乘用车动力总成,最大传递扭矩可以覆盖350N·m以内的应用场景,除了手动变速器车型,也可以适配部分AMT机械式自动变速器的传动需求,日常使用中可以承受起步阶段的短时滑磨,在频繁启停的城市工况下,散热结构设计可以保证连续滑磨工况下的温度不超过材料许用范围,避免摩擦片过早烧蚀。设计过程中需要重点校核膜片弹簧的应力分布,尤其是分离指根部的应力集中位置,通过圆角过渡优化降低应力峰值,避免反复分离接合过程中出现弹簧断裂问题;同时需要匹配分离轴承的行程特性,保证踏板总行程中自由行程、工作行程、剩余行程的比例合理,既避免自由行程过小导致的离合器打滑,也避免自由行程过大导致的分离不彻底、换挡困难问题。压盘的热容量设计也是核心要点,需要通过热平衡计算,保证在最大滑磨功工况下,压盘温升不超过材料的相变温度,避免压盘受热变形导致的摩擦面翘曲,影响后续接合的平顺性;从动盘的轴向刚度设计需要兼顾接合平顺性与扭矩传递能力,刚度过高会导致起步抖动,刚度过低则会导致踏板行程过长、操纵沉重。
