汽车燃油系统多通路流量端口结构

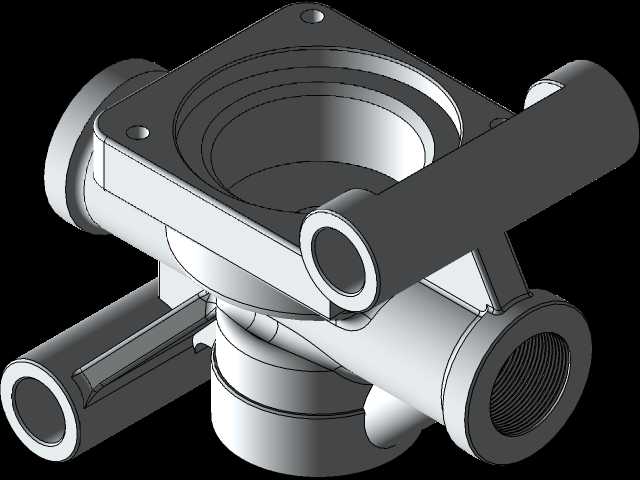

　　沉孔的深度与直径匹配主流燃油管路的快插接头尺寸，能够兼容外径10mm到16mm的标准燃油管快插结构。从主体基座向外延伸出三组不同朝向的管接头，其中两组为水平正交布置的外伸直通管，管口内部加工有内螺纹，用于对接硬管管路或是带螺纹接头的橡胶燃油管，螺纹规格采用通用的NPTF密封管螺纹，装配时不需要额外添加密封胶就能实现燃油介质的静密封，适配1.0MPa以内的燃油系统工作压力。第三组管接头为斜向布置的短管结构，主要用于接出燃油压力检测支路，或是连接回油管路，将多余的燃油导回燃油箱，斜向的角度设计充分考虑了发动机舱内的管路避让需求，避免与周边的线束、进气管道、冷却水管产生运动干涉，尤其是发动机运行过程中会产生小幅振动，在汽车燃油供给系统的布局中，这类多通路流量端口承担着燃油分流、导通与转接的核心作用，通常布置在燃油滤清器与喷油轨之间的管路段，或是燃油压力调节器的集成安装位，需要同时对接进油、回油、压力检测、支路供油等多组管路，是燃油系统里实现流体路径分配的关键结构件。从结构设计逻辑来看，主体采用方形法兰安装基座，基座上预留两个对称的光孔安装位，安装时通过螺栓穿过光孔将整个端口固定在发动机缸体周边的安装支架或是燃油模块壳体上，安装面需要保证平面度公差控制在0.1mm以内，避免装配后出现密封面压合不均导致的燃油渗漏问题。基座中心设置大尺寸沉孔，这个沉孔是主进油通路的对接位，内部可以嵌入密封胶圈或是燃油滤网的限位台阶，

　　斜向结构能够给连接的软管留出足够的挠度变形空间，降低管路接头处的应力集中，避免长期振动下出现管路开裂、接头松脱的故障。在主体结构的上方还设置了一组横向的悬臂式通孔凸台，这个凸台并非流体通路，而是用于安装固定燃油压力传感器或是温度传感器的安装支架，通孔内可以穿入固定螺栓，将传感器直接集成在端口本体上，不需要额外设计单独的传感器安装支架，既减少了整车的零部件数量，也缩短了传感器的检测路径，能够更精准地采集端口内部的燃油压力与温度参数，给ECU提供更准确的燃油系统状态数据，提升喷油量控制的精度。整个零件的壁厚设计遵循等强度原则，流体通路的管壁厚度不小于2.5mm，能够承受燃油系统的脉冲压力冲击，安装法兰与管接头的过渡位置全部采用圆角过渡，

　　避免直角位置的应力集中，在模具成型或是机加工过程中也能减少应力残留，提升零件的长期使用可靠性。从安装边界来看，整个结构的外接轮廓在三个轴向的尺寸都控制在紧凑范围内，方形法兰的边长不超过80mm，最长的外伸管接头从法兰中心向外延伸长度不超过60mm，能够适配紧凑级乘用车发动机舱的狭小安装空间，不需要为了安装这个端口额外预留过大的布置空间。在实际选型匹配时，需要注意各个通路的通径设计，主进油通路的通径不小于12mm，保证大流量供油时不会产生过大的流阻，回油通路与检测支路的通径根据系统流量需求设置为6mm到8mm，既满足回油流量需求，也不会因为通径过大导致系统压力建立缓慢。所有与燃油接触的内壁面都需要做光滑处理，表面粗糙度控制在Ra1.

　　6以下，减少燃油流动时的阻力，同时避免内壁的毛刺脱落随燃油进入喷油器造成堵塞。密封面的设计全部采用端面密封加径向密封的双重密封逻辑，除了管接头的螺纹密封之外，法兰安装面、沉孔对接面都预留了密封胶圈的安装槽，装配时O型圈嵌入槽内后，压合时的压缩量控制在15%到25%之间，既能保证密封效果，也不会因为压缩量过大导致胶圈过早老化失效。这类端口结构通常采用铝合金材质压铸成型后做二次机加工，兼顾轻量化与结构强度，铝合金材质的耐燃油腐蚀性能优异，长期接触汽油、乙醇汽油都不会出现腐蚀剥落的问题，同时重量比钢制零件轻60%以上，符合汽车轻量化的设计趋势。在三维建模过程中，需要重点校验各个管接头的朝向角度与周边零部件的间隙，保证在发动机全工况振动下，连接的管路与周边部件的最小间隙不小于10mm，避免运动过程中出现摩擦磨损，同时要验证各个安装孔位的位置度公差，保证装配时螺栓能够顺利穿入，不会出现强制装配导致的零件变形。
