立式锥底散装物料筒仓储罐结构设计

　　在散装物料的中转、生产暂存环节，立式锥底筒仓是应用覆盖度极高的静态存储设备，从粮油加工厂区的原料暂存、建材行业的水泥熟料中转，到石油化工领域的颗粒类助剂存储，都能见到这类设备的身影。不同于卧式存储容器，立式结构的核心优势在于占地面积利用率高，相同存储容积下，立式筒仓的地面投影面积仅为卧式储罐的三分之一不到，尤其适合厂区用地紧张、物料周转批量大的生产场景。

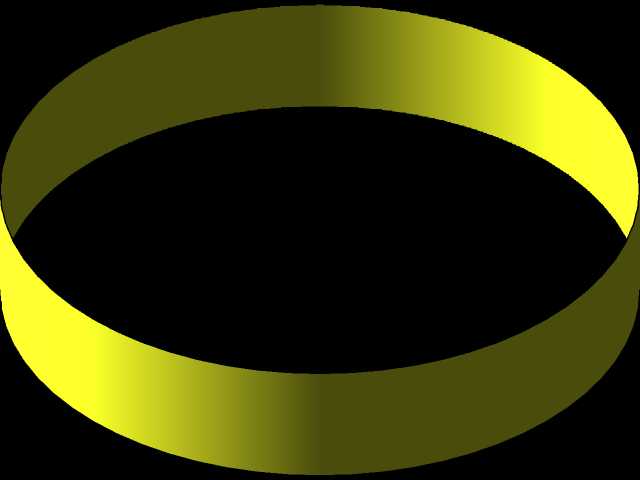

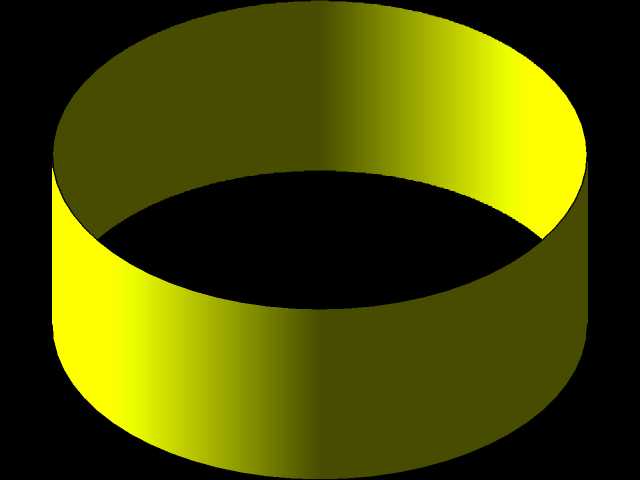

　　这套筒仓结构的设计核心围绕物料自流卸料展开，底部锥段的倾角设置完全匹配存储物料的安息角参数，针对水泥、粮食这类常见散装物料，锥段倾角控制在55度到60度区间，能保证物料在无额外助流装置的情况下依靠自重完成卸料，减少卸料过程中的物料残留、架桥堵料问题。仓体主体采用多圈环向加强筋沿筒体高度方向等距布置，每道加强筋的截面尺寸根据仓体不同高度的物料侧压力计算确定，越靠近仓体下部，环向加强筋的截面模量越大，抵消散装物料堆积产生的向外张力，避免仓壁长期受载出现鼓胀变形。

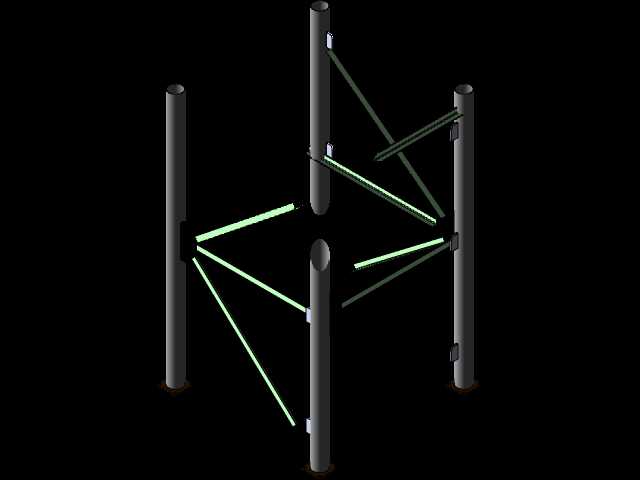

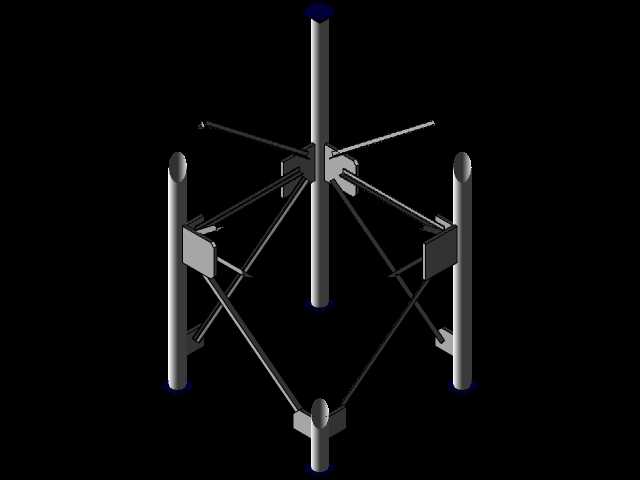

　　仓顶区域设置了整圈安全防护栏杆，栏杆高度符合工业平台防护的安全规范，横杆间距控制在安全范围内，配套设置的直爬梯沿仓壁外侧布置，爬梯每间隔一定高度设置护笼，满足日常巡检、设备维护的人员通行安全要求。爬梯旁侧预留了料位计安装接口、除尘接口位置，可根据实际使用需求配套安装阻旋式料位开关、脉冲除尘装置，避免进料过程中的粉尘外溢。仓体底部的支撑结构采用多根立柱配合斜向支撑的桁架式设计，立柱沿锥段下口的圆周方向均匀分布，斜撑将锥段承受的物料载荷均匀传递到每根立柱上，最终传导至地面基础，支撑结构的高度预留了足够的卸料空间，可在锥底出口下方配套安装螺旋输送机、旋转卸料阀等出料设备，满足连续化生产的物料输送需求。

　　从安装边界来看，这类筒仓的基础需要做预埋处理，根据仓体满载总重量核算基础的承载能力，避免长期使用出现基础沉降导致仓体倾斜。仓体侧壁预留了人孔位置，设置在距离仓底合适高度处，方便后期进入仓内进行清理、检修作业。进料管道沿仓壁外侧敷设至仓顶位置，管道与仓壁之间设置多个固定管卡，避免进料过程中管道振动产生的疲劳损伤。针对有特殊存储需求的场景，比如需要低温存储的食品类物料、需要防腐处理的化工类物料，仓壁可在现有结构基础上增加保温层、防腐内衬，不需要改动主体承载结构，具备较强的场景适配性。

　　在结构建模过程中，所有焊缝位置都做了贴合实际焊接工艺的处理，环向加强筋与仓壁的连接采用连续角焊缝，支撑结构的节点处做了加强筋板设计，避免应力集中导致的结构失效。仓顶的护栏、爬梯等附属结构都采用参数化建模方式，可根据不同仓体直径、高度参数快速调整尺寸，适配不同容积的存储需求。不同于常压液体储罐的设计，散装物料筒仓的载荷计算需要考虑物料堆积的偏载情况，比如进料过程中物料在仓内一侧堆积产生的侧向压力，因此在环向加强筋的强度校核时，预留了足够的安全系数，保证极端工况下的结构稳定性。
