皮带驱动辊道用带座支承滚轮结构

　　在散料、成件包装物的车间输送场景里，皮带驱动的辊道输送系统是物流转运、工序衔接环节的核心承载结构，这类支承滚轮总成是辊道系统里直接承接负载、配合摩擦驱动完成物料移位的关键部件，区别于普通无动力托辊，这类带支架的支承轮需要同时兼顾安装固定、滚轮转动顺畅、侧向受力稳定的多重要求，很多现场改造或者新线设计时，经常会遇到标准托辊安装尺寸不匹配、负载能力不足的问题，这类一体式支承总成的三维结构就能直接给设计人员提供可落地的结构参考。从实际使用场景来看，这类支承轮既可以安装在皮带驱动辊道的机架侧梁上，作为单段辊道的端部支承，也可以成组布置在摩擦辊道的工位段，配合驱动皮带的摩擦力带动滚轮转动，进而承托上方的工装板或者物料箱完成工位间的流转，

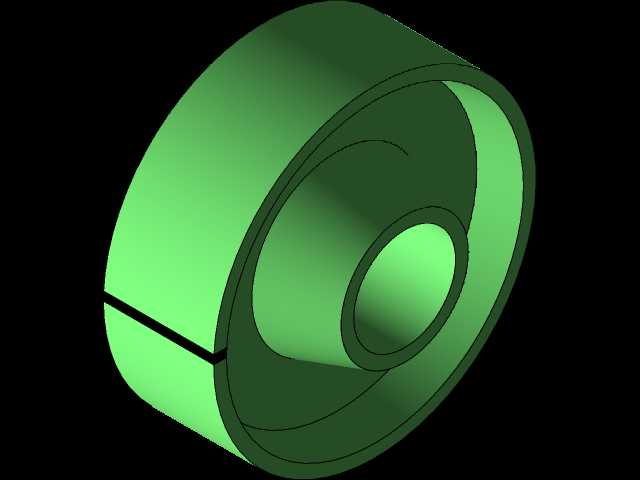

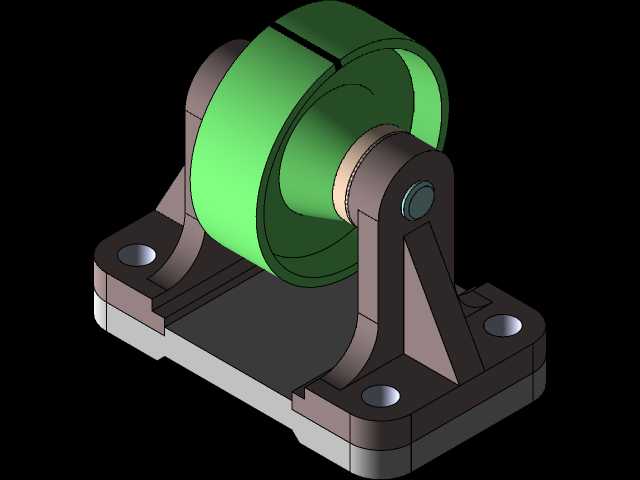

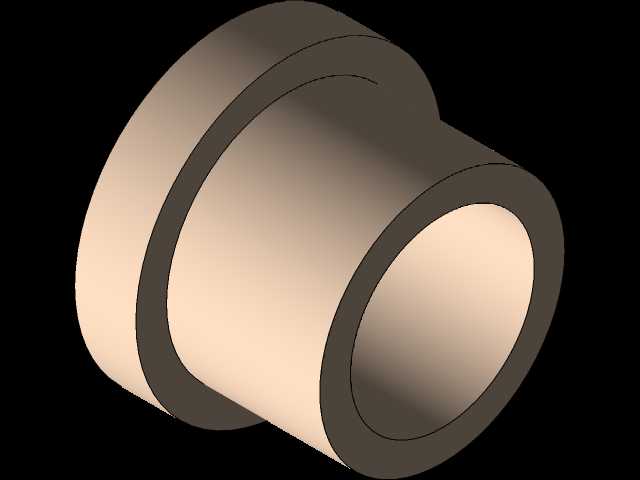

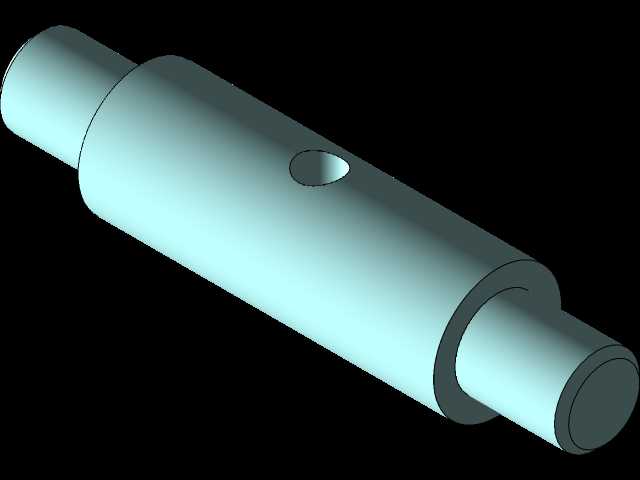

　　尤其在电子装配、小件物流分拣、轻型工件加工转运的生产线上，这类支承轮的运行稳定性直接决定了整条输送线的运行噪音、物料传输平稳度，一旦支承座刚性不足或者滚轮转动卡滞，很容易出现物料跑偏、辊道磨损加剧的问题。从结构设计逻辑来看，整个总成采用分体式组装思路，底部的安装支座采用带加强筋的L型折弯式铸钢结构，底座上预留四个沉头安装孔，安装时可以直接通过内六角螺栓固定在输送线的铝型材或者方钢机架上，安装孔的长圆形余量设计可以在现场安装时微调滚轮的前后位置，补偿机架焊接或者拼装带来的尺寸误差，支座立板与底座之间的三角加强筋是整个结构的刚性核心，能够抵消滚轮承载时产生的侧向倾覆力矩，避免长期负载下支座出现变形开裂。中间的滚轮部分采用中空筒体结构，滚轮外圆做了微凸的弧面处理，能够减少与驱动皮带接触时的应力集中，同时避免皮带跑偏时出现边缘过度磨损，滚轮与中心销轴之间采用自润滑衬套配合，不需要额外加装润滑油嘴就能满足长期低速转动的使用需求，销轴两端通过支座立板上的定位台阶固定，端部用端盖锁紧，防止运行过程中销轴窜动脱出，滚轮两侧的挡边结构可以对配套的驱动皮带起到轴向限位作用，避免皮带在运转过程中从滚轮表面滑脱。从安装边界尺寸来看，整个总成的底座安装孔距适配常规40系列、50系列工业铝型材的安装槽间距，滚轮的中心高度与常规直径50mm、60mm的轻型输送辊道高度匹配，不需要额外调整机架高度就能直接替换原有标准托辊，整体结构的外轮廓没有突出的尖锐棱角，

　　安装后不会与输送线上的其他移动部件产生干涉，滚轮的宽度尺寸适配宽度30mm到50mm的平皮带，能够覆盖绝大多数轻型皮带驱动辊道的配套需求。在做三维建模的时候，整个结构的配合公差需要重点关注，销轴与支座孔的配合采用过渡配合，保证销轴固定后不会随滚轮转动，衬套与滚轮内孔的配合采用过盈配合，避免衬套在滚轮转动时出现跟转磨损，安装孔的沉头深度需要匹配常用内六角螺栓的头部尺寸，保证螺栓锁紧后头部不会突出底座平面，影响安装贴合度。很多设计人员在做这类支承结构的时候，容易忽略支座立板的厚度设计，太薄的立板在长期侧向受力后会出现外张变形，导致滚轮转动卡滞，这个结构里的立板厚度做了加厚处理，同时加强筋延伸到立板的三分之二高度处，

　　能够有效分散立板的受力，提升整体结构的抗变形能力。另外滚轮的中空结构设计一方面减轻了整体自重，降低了转动惯量，让驱动皮带不需要太大的摩擦力就能带动滚轮转动，另一方面也减少了材料消耗，降低了加工制造成本，滚轮表面的粗糙度要求控制在Ra3.2以内，减少与皮带接触时的摩擦损耗，延长皮带的使用寿命。在实际选型应用的时候，需要根据输送线的单点位负载来确认支座的材质，轻型负载场景下可以采用压铸铝合金材质降低整体重量，重型负载场景下可以更换为球墨铸铁材质提升承载能力，滚轮的材质也可以根据使用场景更换，比如有防静电需求的电子车间可以采用导电塑胶材质的滚轮，有耐磨需求的重工场景可以采用包胶或者钢制滚轮，整个结构的模块化设计让零部件替换非常方便，不需要整体更换总成就能完成易损件的维护更换。
