大型箱式工业除尘设备三维结构设计

　　在木工加工车间、金属打磨工位、建材生产流水线、燃煤锅炉配套工段这类高浓度粉尘产生场景中，这类箱式工业除尘设备是保障车间空气质量、规避粉尘爆炸风险、满足环保排放要求的核心配套装备，和小型单机除尘设备不同，该结构针对大风量、高粉尘负载的连续作业工况设计，单台设备可覆盖数十个产尘工位的集中除尘需求，无需多台小型设备并联排布，能大幅节省厂区管路布设成本与设备占地空间。

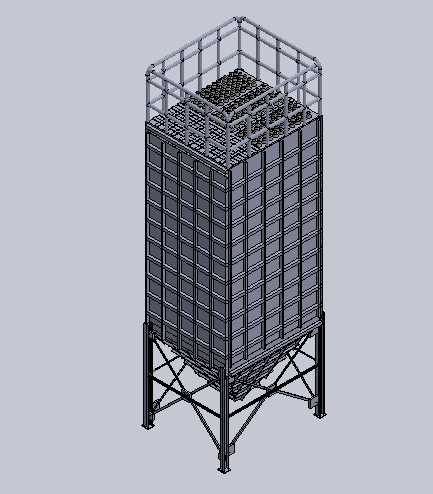

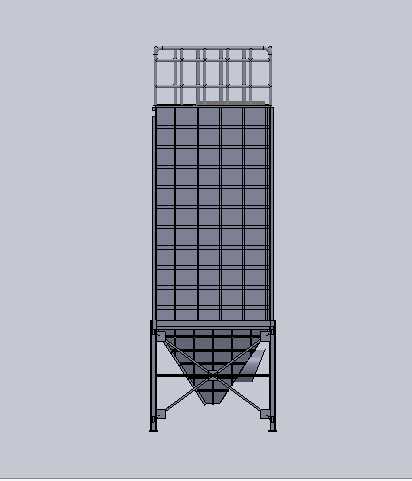

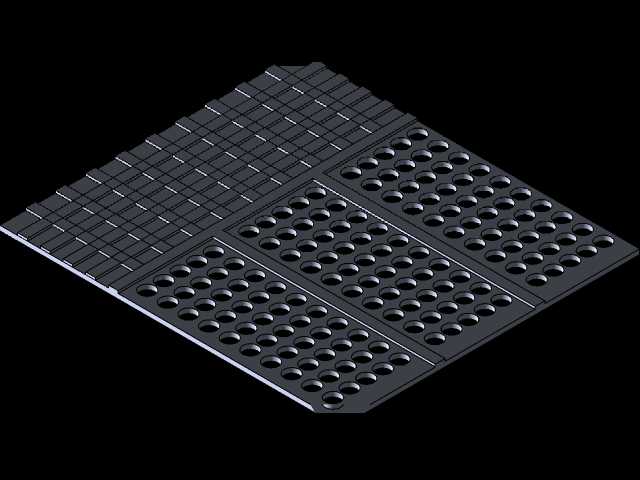

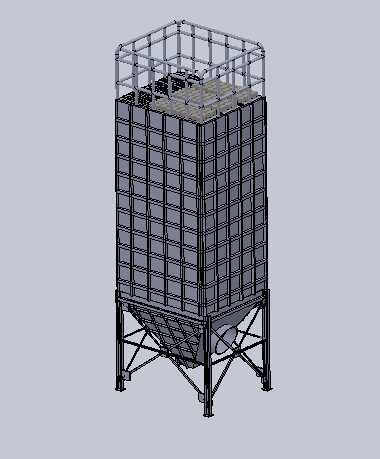

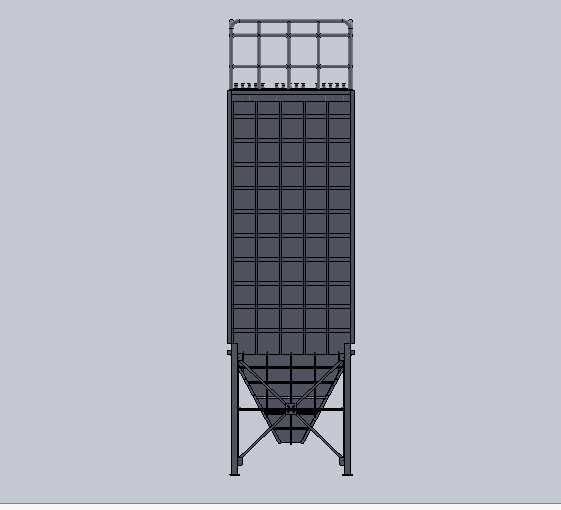

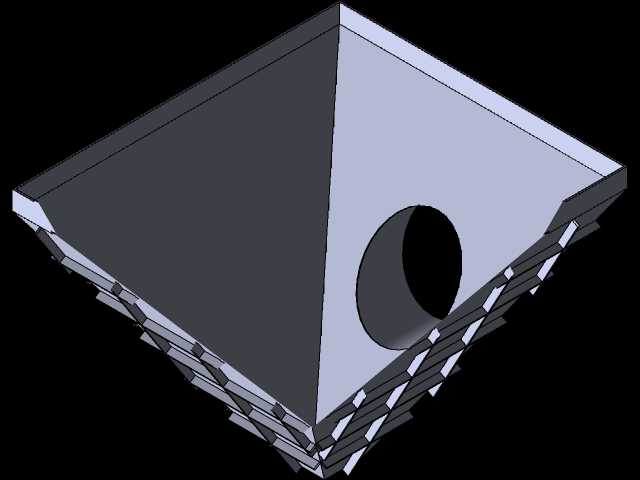

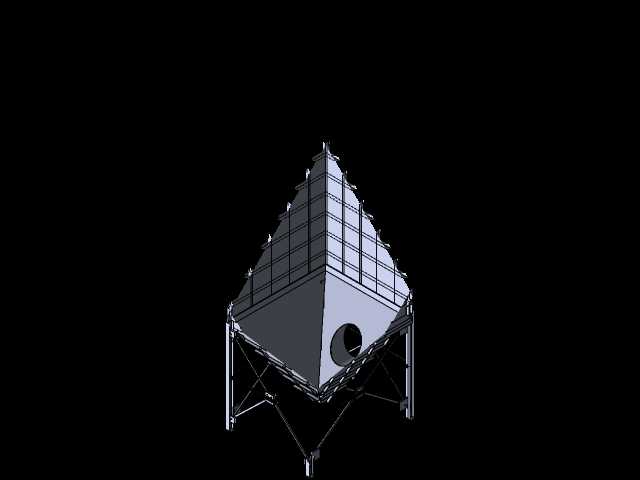

　　从结构设计逻辑来看，设备整体采用方箱式主体搭配下部锥斗集灰的布局，上部箱体为过滤单元安装腔，内部预留了规整的滤袋或滤筒安装位，可根据处理粉尘的特性选择不同过滤精度的过滤元件，针对金属打磨产生的大颗粒硬质粉尘，可选用耐磨型滤筒；针对木工加工产生的轻质纤维粉尘，可选用防粘型滤袋，箱体顶部预留了检修平台与安全护栏，运维人员可直接在顶部完成过滤元件的更换与喷吹系统的检修，无需额外搭设登高工装，护栏高度符合工业设备高空作业防护标准，平台采用防滑格栅板设计，避免积灰打滑引发安全隐患。下部锥斗采用大倾角斜壁设计，角度设置参考了不同粉尘的安息角参数，确保过滤后掉落的粉尘能依靠自重顺利滑落到锥斗底部的卸灰口，不会在锥斗壁面发生积灰搭桥的问题，锥斗底部可配套卸灰阀、螺旋输灰机或者集尘桶，根据厂区的排灰需求选择不同的卸灰方式，连续生产工况可搭配自动输灰系统将粉尘直接输送到集中储灰仓，间歇性作业场景可直接在卸灰口放置集尘桶定期清理。

　　设备的支撑框架采用型钢焊接结构，主支撑腿选用加厚矩形管，横撑与斜撑采用三角形稳定排布，可承受满负载状态下设备整体的重量，包括箱体自重、过滤元件重量、锥斗内积灰的最大重量，同时预留了与车间地面预埋螺栓连接的安装法兰，安装时可直接通过膨胀螺栓或化学螺栓与地面固定，抵御风机运行时产生的振动载荷，避免设备长期运行出现结构偏移。设备进风口设置在箱体下部锥斗上方的位置，含尘气体进入设备后首先通过气流均布板，大颗粒粉尘在重力作用下直接掉入下部锥斗，细小粉尘随气流向上经过过滤元件，被阻隔在过滤元件外表面，净化后的气体进入上部净气腔，通过出风口连接引风机排出，部分工况下可在净气腔配套活性炭吸附层，处理含异味或挥发性有机物的废气，拓展设备的适用场景。

　　从安装边界来看，该类设备通常布置在车间外侧的设备区或者厂房顶层，安装前需要确认地面的承载能力满足设备满负载运行的承重要求，设备周边需要预留不小于1.2米的检修通道，顶部检修平台上方需要预留足够的吊装空间，方便后期更换过滤元件时的吊装作业，设备进风口与车间内部的除尘支管连接，出风口根据排放要求可直接外排或者连接废气深度处理设备，设备的喷吹清灰系统可配套压差控制器，当过滤元件表面积灰导致内外压差达到设定阈值时，自动启动脉冲喷吹，将过滤元件表面的积灰吹落到锥斗内，无需人工频繁操作清灰，保障设备运行阻力维持在合理区间，降低引风机的运行能耗。

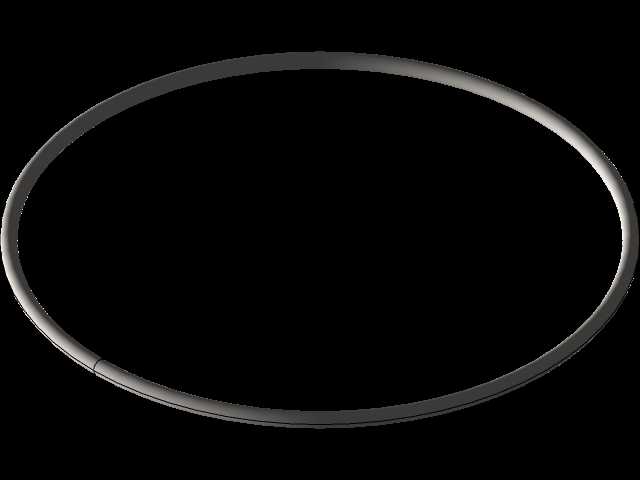

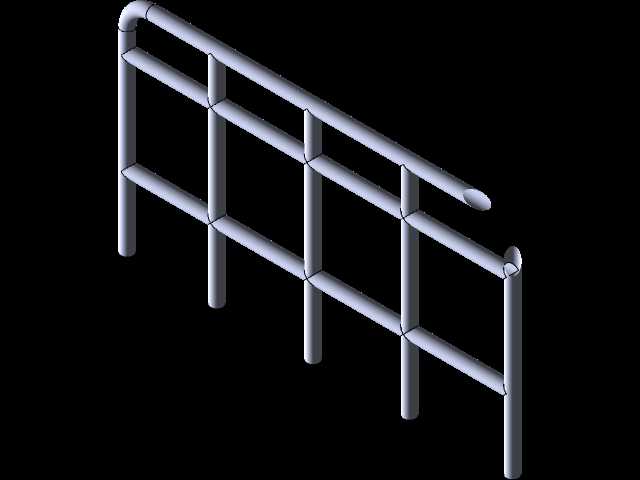

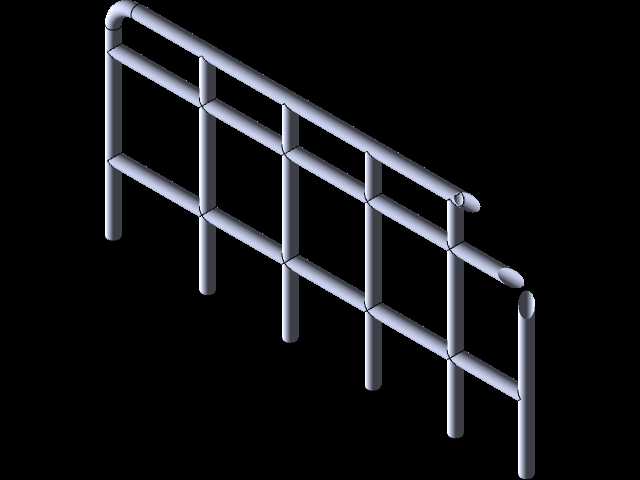

　　在建模过程中，该结构充分考虑了实际加工的工艺性，箱体壁板采用模块化拼接设计，每块壁板的尺寸符合常规钢板的出厂规格，减少下料时的材料浪费，壁板之间采用法兰螺栓连接，接缝处预留密封垫安装槽，确保设备运行时的漏风率控制在标准允许范围内，避免漏风导致的除尘效率下降与能耗升高，护栏、爬梯等附属结构均采用标准化型材搭建，无需定制特殊截面的材料，降低加工制造成本，锥斗部分的拼接焊缝做了连续密封焊处理，避免粉尘从焊缝缝隙泄漏，所有钢结构件的边角都做了倒角处理，避免加工与安装过程中划伤作业人员。
