垂直可调节排气作业平台结构设计

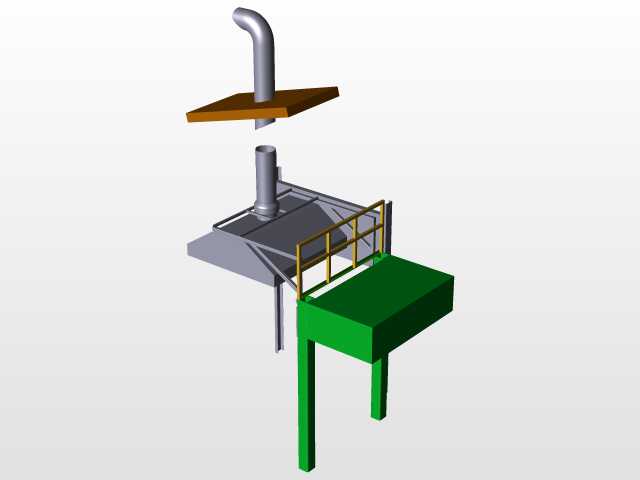

　　这套结构的设计初衷，是解决固定工位作业过程中产生的废气、余热无法定点高效排出的痛点，常见于小件焊接、试剂调配、工件打磨这类会局部产生有害气溶胶或高温烟气的作业场景，区别于整体车间通风，它的捕集范围精准对准作业点，能在不额外增大通风系统总风量的前提下，大幅提升局部排气效率，避免有害物扩散到整个车间环境。从结构组成来看，整套装置分为下部作业支撑、中部连接过渡、上部可调管路三个核心部分。下部的绿色支撑结构采用方管焊接框架，台面预留了与上部集气罩连接的安装孔位，侧面设置的黄色防护护栏高度符合常规作业防护要求，护栏横杆间距控制在不会让操作人员意外跌落或工具滑落的范围，支撑腿的长度根据常规站立作业的人机高度设计，

　　保证操作人员站立作业时肘部能自然搭放在台面上，长时间作业不会产生过度疲劳。中部的集气罩采用斜口收敛设计，罩口边缘做了折边加强处理，避免薄板焊接后出现应力变形，罩体与平台台面的连接位置设置了导流板，能让进入罩内的气流形成稳定的流场，不会在罩内产生涡流导致烟气滞留，罩体侧面预留的管路接口与上部弯管采用插接配合，配合位置设置了多道密封圈槽，安装时嵌入耐高温密封胶圈，既保证连接位置的气密性，又能实现管路的垂直方向高度调节。上部的排气弯管采用大曲率半径设计，避免直角弯头带来的风阻激增，弯管上端用于对接车间的主排风支管，调节时可以根据作业时产生烟气的上升高度，上下调整弯管的插入深度，最高可将罩口捕集位置抬升至台面以上四百毫米，

　　最低可降至贴近台面一百毫米的位置，适配不同产烟高度的作业需求。安装边界方面，整套结构的地面投影尺寸控制在1.2米乘以0.8米的范围，不需要额外做地面预埋固定，依靠自身支撑结构的重量即可保持稳定，上部弯管穿出顶部安装板的位置预留了直径160毫米的安装通孔，顶部安装板可以直接固定在车间的顶部钢梁或者吊顶龙骨上，不需要额外搭建独立的支撑吊架。设计过程中特意规避了传统固定排气罩无法适配不同作业工况的缺陷，没有采用复杂的电动调节结构，全部调节动作依靠手动插拔配合快拆卡箍即可完成，后期维护不需要专业工具，日常清理罩内积尘时只需要松开卡箍就能拆下弯管和集气罩，降低了运维的复杂度。气流组织设计上，经过多次流场模拟验证，

　　当系统对接的排风支管风速控制在每秒12到15米时，罩口面风速可以稳定保持在每秒0.5米以上，足够捕集比重略大于空气的焊接烟尘和打磨粉尘，不会出现烟气从罩口边缘逸散的情况，同时不会因为风速过大把台面上的轻质工件或者加工辅料吸走。护栏与台面的连接采用螺栓固定而非满焊，方便后期根据作业需求更换不同高度的护栏，或者在护栏上加装工具挂板、照明支架等附属配件，支撑腿底部预留了脚轮安装孔位，如果后期需要移动作业位置，只需要加装四个带刹车的万向脚轮，就能变成可移动的局部排气作业站，适配多工位轮流作业的柔性生产需求。管路的壁厚选择充分考虑了车间内的腐蚀环境，采用1.5毫米厚的镀锌钢板弯折焊接，焊缝位置做了喷锌防腐处理，长期接触焊接烟尘带有的腐蚀性成分也不会过早出现锈穿漏风的问题，集气罩的内壁做了光滑处理，没有突出的焊点或者加强筋，避免粉尘在罩内堆积，日常只需要用压缩空气从管口吹扫就能完成内部清理。
