带O232散热器的T233-320晶闸管结构

　　在工业整流、大功率电源调压、交直流电机调速、中频加热这类电力变换场景里，功率半导体器件的散热与安装可靠性直接决定整套设备的连续运行时长，这款带配套散热器的晶闸管组件，就是针对中小功率工业电力回路设计的核心功率执行部件。从实际工况适配来看，这类器件通常承担回路的大电流通断控制功能，工作过程中芯片结区会产生持续热损耗，若热量不能及时导出，会直接导致器件正向压降升高、触发特性漂移，严重时甚至出现热击穿失效，因此配套的鳍片式散热器采用铝合金挤压成型工艺，底座与晶闸管管壳的接触面做了高精度铣平处理，安装时只需在接触面均匀涂覆薄层导热硅脂，就能有效降低接触热阻，保证热量从管壳快速传导至散热鳍片，依靠自然对流或者强制风冷就能把器件工作结温控制在允许范围内。

　　从结构设计逻辑来看，整个组件的安装边界围绕工业柜体的常规安装空间做了适配，底部散热器的鳍片采用等间距平行排布，既保证了足够的散热表面积，又不会因为鳍片过密导致风道堵塞，适合在有一定粉尘的工业车间环境下长期使用，日常维护只需定期吹扫鳍片间隙积尘即可。器件的主电极采用两个对称布置的L型金属安装支架，支架上预制了标准安装圆孔，可直接通过螺栓与主回路铜排连接，避免额外的转接排带来的接触电阻与安装空间占用；门极触发端子采用独立的黄色绝缘固定接片，接片上预留两个接线孔，可适配不同线径的触发信号线，接片与主电极之间通过绝缘衬套做电气隔离，防止主回路高压串入触发回路损坏控制板卡。

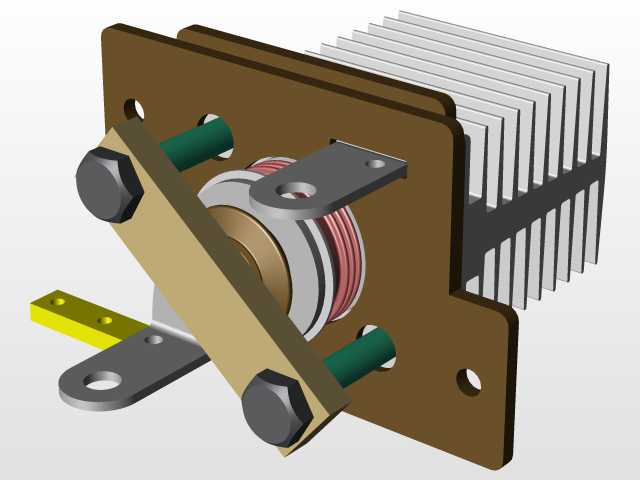

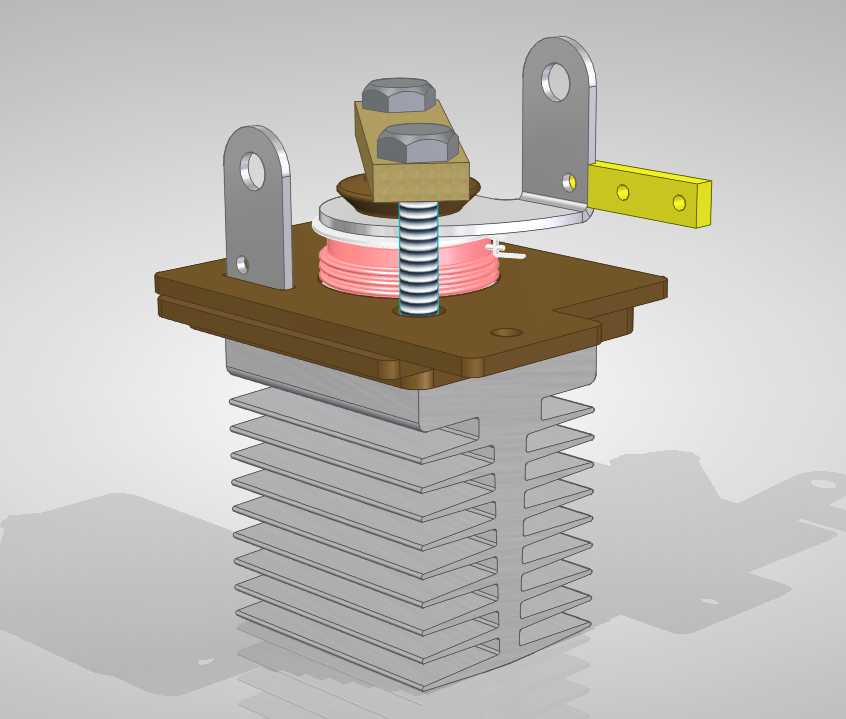

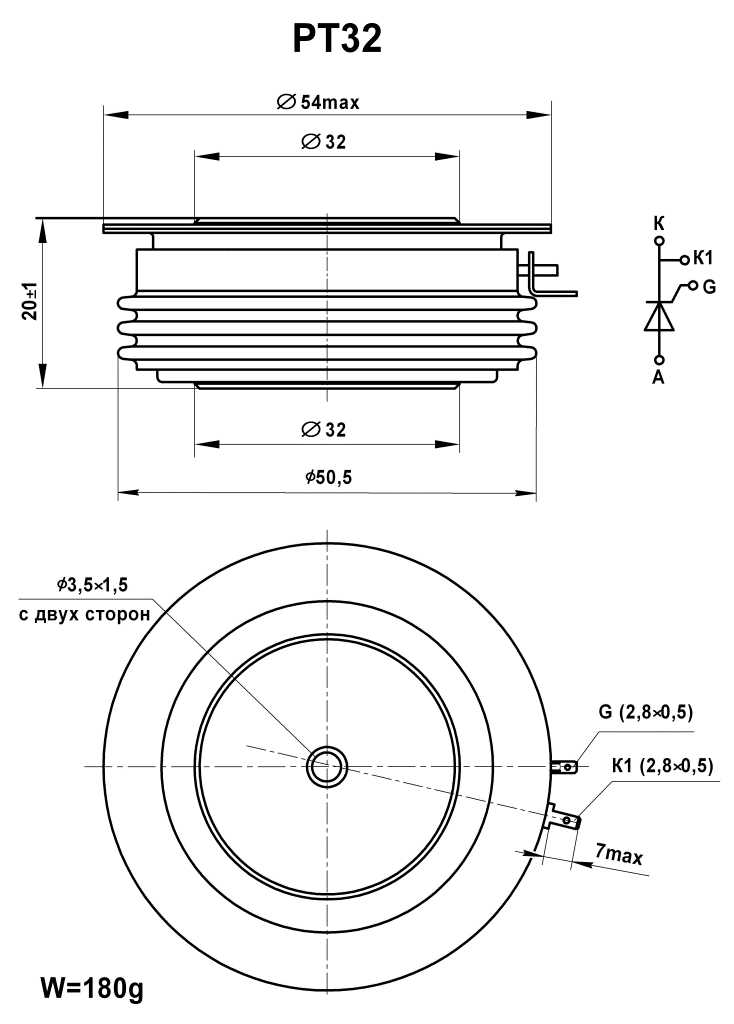

　　核心的晶闸管管芯被陶瓷绝缘外壳与压紧弹簧结构封装在散热器底座中心位置，顶部的双螺栓压紧结构可以持续给管芯施加均匀的正向压力，保证管芯与两侧电极、散热器底座的紧密接触，不会因为设备运行过程中的振动、温度循环导致接触压力下降，这种压紧结构也方便后期器件损坏时的快速更换，无需整体更换散热器，只需松开顶部压紧螺栓即可取出失效管芯，更换新件后重新按规定扭矩压紧即可恢复设备运行。在安装尺寸方面，散热器底座的安装孔位匹配工业电力器件的通用安装孔距，可直接固定在柜体安装梁或者标准安装板上，不需要额外做安装孔的二次加工；整个组件的高度方向尺寸控制在常规低压柜体的器件安装安全距离以内，带电部位与柜体接地金属件之间的电气间隙满足低压配电设备的安全规范要求，无需额外增加绝缘挡板。

　　从实际选型适配角度，这类组件适合用在额定电流数百安培等级的交流调压、整流回路中，相比不带散热器的单独晶闸管器件，这套预装完成的组件省去了用户自行匹配散热器、设计压紧结构、校核绝缘距离的工作量，结构设计时已经考虑了不同安装姿态下的器件受力情况，不管是垂直安装还是水平安装，压紧弹簧的压力都能均匀作用在管芯上，不会因为安装方向改变导致管芯受力不均出现局部过热。端子的排布也充分考虑了主回路走线的便利性，两个主电极支架分别对应阳极与阴极，接线时铜排可直接从柜体两侧引入，触发端子从侧面引出，与主回路走线保持足够的安全距离，减少主回路大电流对触发信号的电磁干扰，保证触发信号的稳定性，避免出现误触发或者触发不通的情况。散热器的鳍片方向在设计时也兼顾了自然对流的风道走向，垂直安装时鳍片间隙与热空气上升方向一致，能最大化自然散热效率，在没有强制风冷的场景下也能达到额定载流能力，如果配套风机做强制风冷，还可适当提升器件的允许工作电流，适配更高功率的应用场景。
