麦克纳姆轮全向移动轮结构设计

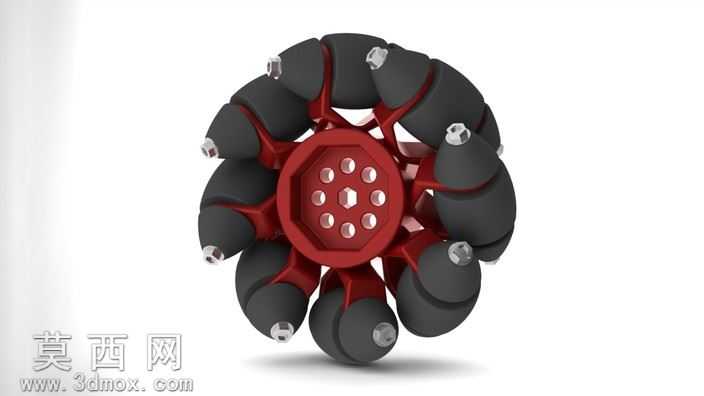

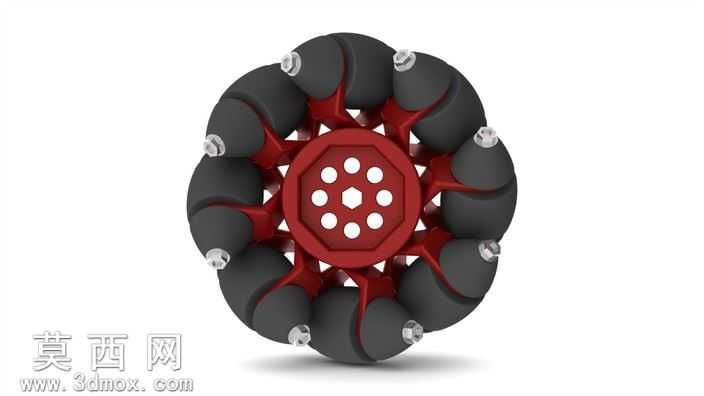

本作品为麦克纳姆轮的三维结构设计，依托三维建模软件完成全参数化的零件建模与整体装配，完整还原了麦克纳姆轮实现全向移动的核心结构特征。建模过程中，首先对轮体的核心承载部件——中心轮毂进行参数化绘制，轮毂采用八边形中心定位结构，周向均匀分布安装孔与减重孔，既保证了与驱动轴的可靠连接定位，也通过合理的孔位排布降低了轮体整体自重，轮毂表面做了适配辊子支架的安装位设计，每个安装位的角度都经过精确计算，确保周边辊子的轴线与轮体主轴线呈45度夹角，这一角度设计是麦克纳姆轮实现横向、斜向、原地旋转等全向移动功能的核心基础。完成轮毂建模后，依次对周向分布的多个鼓形辊子进行独立建模，每个辊子都设计为外包高摩擦系数橡胶层、内部带转动轴承的结构，橡胶层的曲面弧度经过反复调整，确保辊子与地面接触时为连续的点接触，避免轮体滚动过程中出现卡顿或跳动；辊子两端设计有金属固定端盖与连接轴，通过红色的辐条式支架与中心轮毂连接，支架的弧度与安装角度完全匹配轮毂的安装位，保证每个辊子都能自由绕自身轴线转动，同时不会在轮体滚动时发生结构干涉。整体装配完成后，对模型进行了材质与渲染处理，中心轮毂与连接支架赋予金属红色材质，模拟高强度铝合金阳极氧化后的质感，辊子外层橡胶赋予哑光黑色耐磨橡胶材质，金属紧固件赋予亮面金属质感，渲染后的模型清晰区分了不同功能部件，直观展现了轮体的层次结构。设计过程中重点验证了各部件的装配间隙与运动逻辑，确保轮体在绕主轴线转动时，周边辊子可根据受力方向自由自转，通过不同轮组的转速与转向组合，即可实现载体在平面内任意方向的移动，无需额外设置转向机构，该结构可广泛应用于全向移动AGV、智能移动机器人、特种作业平台等设备的行走机构设计，模型结构完整，各零件参数可编辑，可直接用于后续的工程出图、运动仿真与实物加工参考。
