方形贴片式多引脚微控制器封装结构

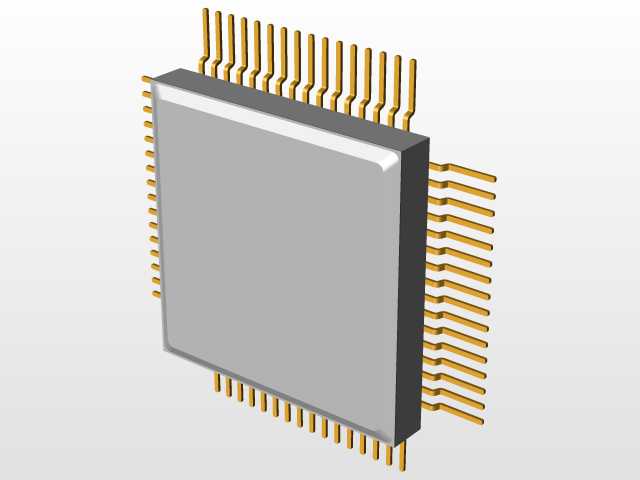

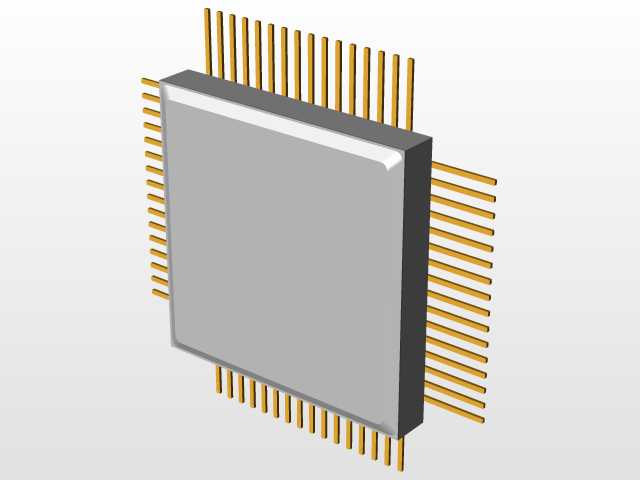

　　这款多引脚方形封装的微控制器，是嵌入式控制场景里的核心运算载体，常见于工业控制板卡、车载电子单元、特种计算设备的核心电路中，承担逻辑运算、外设调度、信号处理的核心职能，所有外围电路的指令交互、数据流转都需要依托该器件完成核心调度。从封装设计逻辑来看，采用鸥翼式引脚排布是兼顾焊接可靠性与检修便利性的选择，四周均匀引出的镀金引脚，在回流焊过程中能够与PCB焊盘形成均匀的合金层，相比BGA类隐藏引脚封装，这类外露引脚的焊接质量可通过常规AOI设备直接检测，后期返修时也可通过热风设备逐引脚处理，不需要专用的植球工装，更适配小批量多品种的工业电子生产场景。

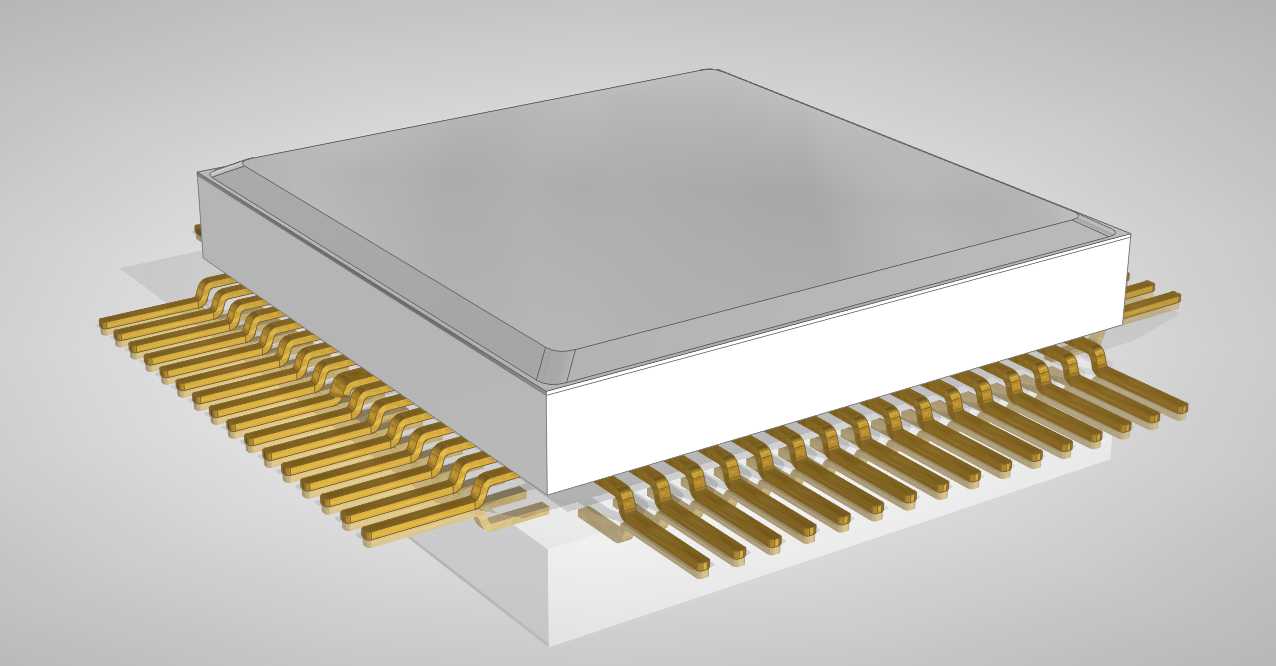

　　从安装边界来看，该器件的金属封装外壳为正方形结构，本体高度控制在低剖面区间，能够适配厚度受限的板卡安装空间，比如机载嵌入式设备、便携检测仪器的内部堆叠场景，不会因为器件高度过高影响上层板卡或者结构壳体的装配。引脚从本体四个侧面水平引出后向下弯折，引脚末端与封装本体底部存在固定高度差，这个高度差是经过焊接工艺验证的，既可以保证焊锡在引脚与焊盘之间形成良好的浸润爬升角，也能避免引脚过度顶触焊盘导致的焊接虚焊问题，同时引脚间距保持统一的工业标准尺寸，可匹配常规厚度的钢网开孔参数，不需要为该器件单独定制特殊厚度的印刷钢网，能直接融入现有SMT产线的生产流程。

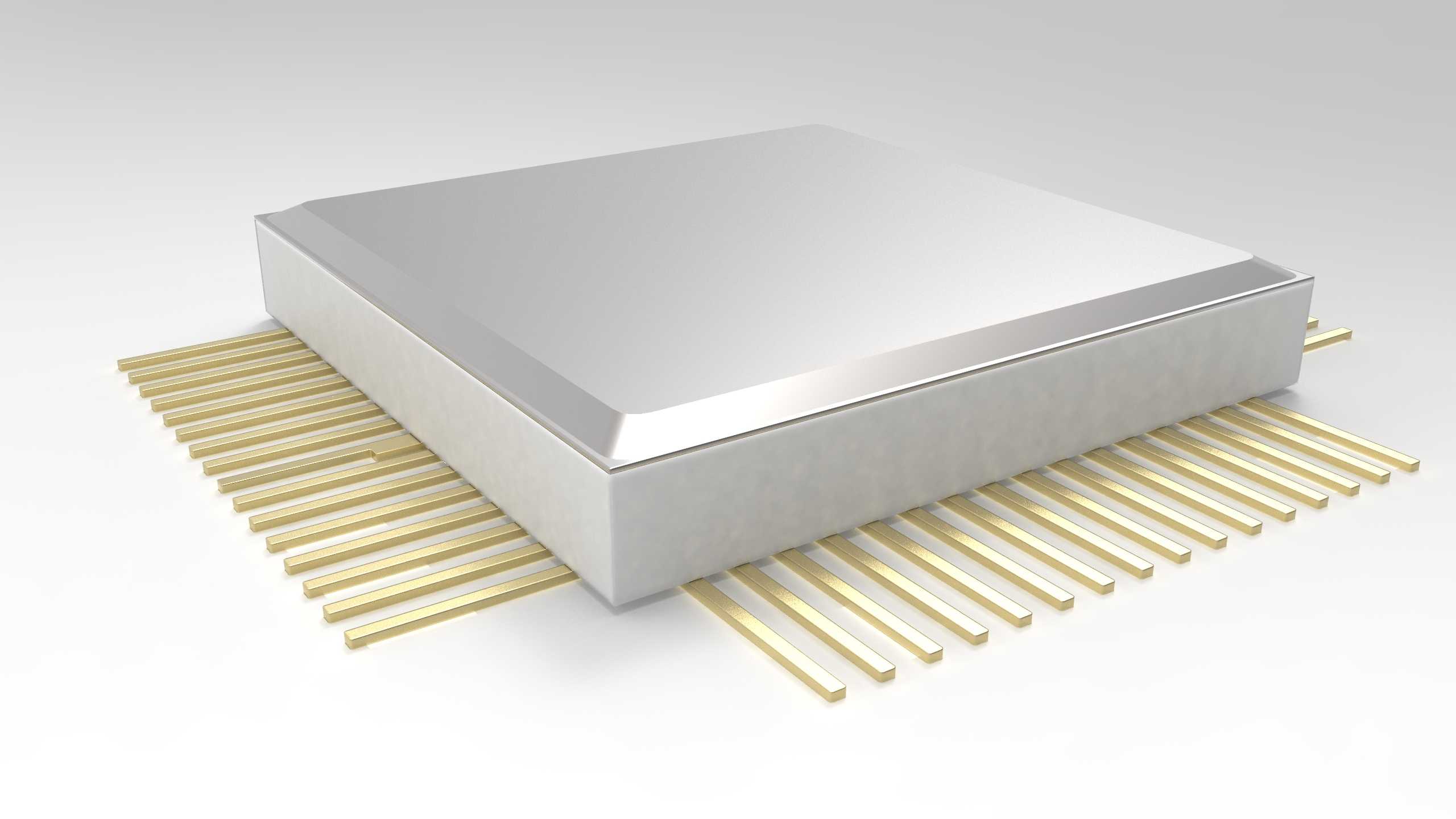

　　封装本体采用金属密封结构，相比普通塑料封装的商用级芯片，这种金属封装的抗干扰能力更强，在存在强电磁辐射的工业现场、高低温温差较大的户外作业设备中，能够有效屏蔽外界电磁干扰对内部晶圆运算过程的影响，避免出现程序跑飞、数据采样错误的问题，同时密封结构可以阻隔潮湿空气、盐雾对内部晶圆的侵蚀，提升器件在恶劣工况下的长期运行稳定性。在结构建模过程中，需要重点关注引脚的弯折弧度与共面度参数，所有引脚的末端平面需要保持在同一水平面上，共面度偏差不能超过SMT生产允许的公差范围，否则会出现部分引脚虚焊的问题；封装本体的边角做了微小的倒角处理，避免在自动化贴装过程中吸嘴取料时出现边角磕碰导致的封装损伤，同时本体顶部的平整区域是贴装吸嘴的接触位置，建模时需要保证该区域的平面度，不能出现凸起或者凹陷结构，避免影响真空吸嘴的吸附密封性，导致贴装过程中出现掉件问题。

　　在实际板卡布局时，该器件的四周需要预留足够的工艺空间，一方面是满足回流焊时的热风流通需求，保证各个引脚的焊接温度均匀，另一方面是给后期返修的热风枪嘴、烙铁操作预留操作空间，避免周边器件距离过近导致返修时损伤相邻元件。器件底部与PCB表面之间的空隙，需要按照工艺要求做阻焊处理，同时可以根据散热需求在本体下方设计散热过孔阵列，将器件运行时产生的热量通过过孔传导到PCB背面的散热铜箔上，降低器件长时间高负载运行时的结温，提升长期运行的可靠性。这类封装的微控制器在选型替换时，除了内核参数、外设资源的匹配外，必须保证封装尺寸、引脚定义、引脚间距完全一致，否则无法直接在现有板卡上完成替换，建模时精准还原每一个引脚的位置、尺寸、弯折角度，能够为PCB封装库设计、结构干涉检查提供准确的三维参考，避免出现设计完成后器件与结构件干涉、焊盘位置不匹配导致的生产返工问题。
