SC-6型G级快速铜母线熔断器结构设计

　　在低压配电系统、工业控制机柜、精密机电设备的供电回路设计中，过流保护器件的选型与结构适配是保障回路安全的核心环节，本次设计的SC-6规格G级快速熔断器，正是针对600Vac电压等级下6A额定电流回路的保护需求开发的专用器件，其核心作用是在回路出现短路、过载等异常过流工况时，通过内部熔体的快速熔断切断供电通路，避免后端精密负载、母线排出现过热烧损甚至引发电气火灾。

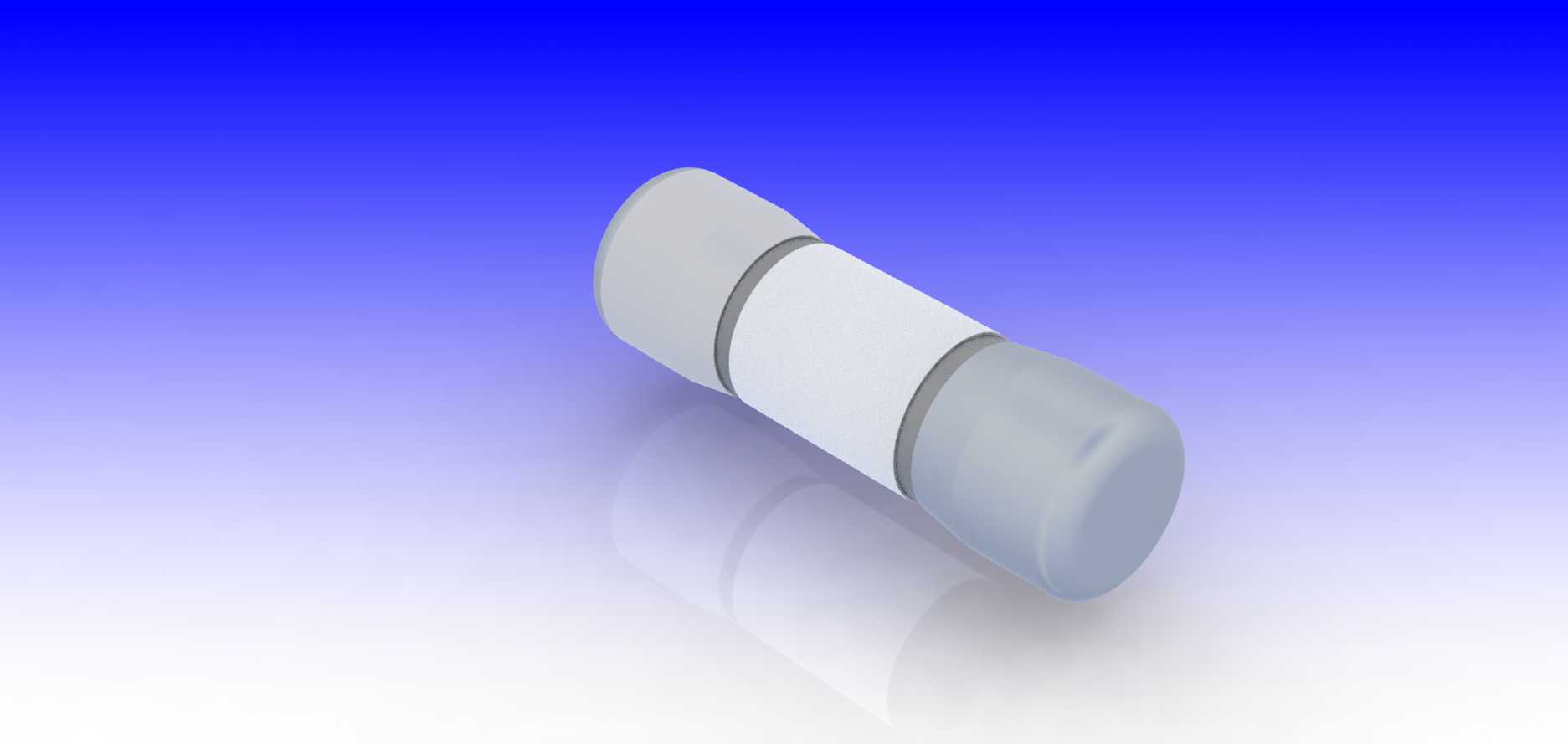

　　从实际应用场景来看，这类熔断器常被安装在控制柜内的铜母线排节点、小型机电设备的电源进线端、测试仪器的供电输入端，这类场景的共同特点是安装空间紧凑，同时要求保护器件具备极快的分断速度，不能因为熔体动作滞后导致后端半导体元件、精密绕组被冲击电流损坏。设计过程中首先要匹配安装边界：整体采用两端金属端帽加中间绝缘瓷管的圆柱式结构，两端端帽的外径、长度严格适配标准6A规格熔断器座的夹持尺寸，安装时无需额外定制固定座，直接卡入标准熔断器夹即可完成固定，端帽表面做镀镍钝化处理，既保证与夹持件的接触导电性能，也能避免长期在柜内温湿度变化环境下出现氧化层增厚导致的接触电阻超标问题。

　　中间的绝缘筒体采用高频瓷材质，这种材质的抗热震性能优异，在熔体熔断产生的瞬时高温冲击下不会出现开裂、飞弧外溢的问题，筒体内部填充的石英砂填料经过粒度级配优化，能够在熔体熔断瞬间快速吸收电弧能量，将电弧在极短时间内熄灭，避免分断过程中出现持续拉弧导致的回路断流不彻底。熔体部分采用纯铜材质的变截面结构，在额定电流工况下，熔体的温升控制在标准允许范围内，长期工作不会出现误熔断；当回路出现超过额定值数倍的短路电流时，熔体的窄颈位置会在毫秒级时间内达到熔点快速分断，匹配G级“全范围保护”的特性要求，既能应对小倍数的长期过载，也能分断大电流短路故障。

　　设计时还充分考虑了安装后的识别与运维需求，筒体外部的标识区域预留了清晰的参数标注位，运维人员在巡检时无需拆卸器件即可直接识别额定电压、电流参数；两端端帽的圆角过渡处理，既可以避免安装时划伤操作人员，也能引导端帽顺利卡入熔断器夹，减少安装时的对位难度。不同于大电流规格的熔断器需要配套专用安装手柄，这类小电流圆柱式熔断器的拆装可以直接通过标准熔断器拔取器完成，在密集排布的母线排上操作时不会触碰相邻带电回路，适配机柜内紧凑的布线空间。

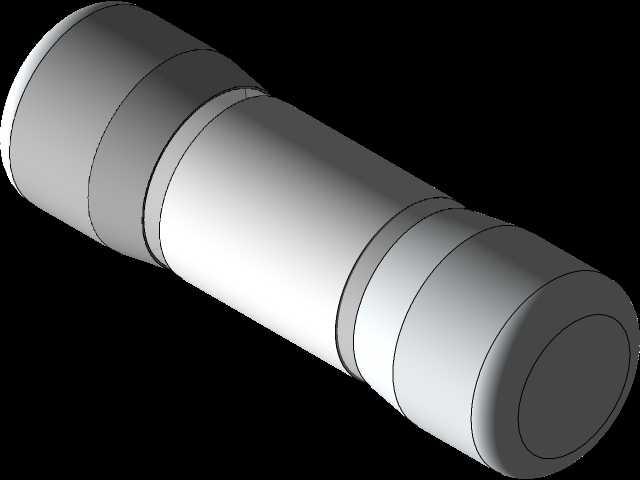

　　从结构可靠性角度出发，端帽与瓷管的连接采用压合加高温密封胶填充的工艺结构，保证内部石英砂填料不会因为长期运行中的振动出现空隙，避免填料分布不均导致的灭弧能力下降；熔体与两端端帽的连接采用电阻焊工艺，焊接点的接触电阻控制在毫欧级，长期通流时不会在焊接位置出现异常发热。在三维建模过程中，所有配合尺寸都按照公差要求做了适配，端帽与瓷管的配合过盈量、熔体在筒体内的张紧度都做了参数化设置，后续如果需要衍生其他电流等级的同系列产品，只需要调整熔体的截面尺寸、填料填充量即可快速完成系列化设计，不需要重新调整外部安装尺寸，能够直接适配同规格的安装座，减少下游客户的选型替换成本。

　　这类熔断器在实际使用中，往往和隔离开关、接触器等器件配合使用，组成完整的配电保护回路，其外形的圆柱度误差、端帽的同轴度都有严格要求，避免安装后出现接触偏斜、夹持力不足的问题，建模过程中对这些形位公差对应的结构特征都做了明确的设计约束，保证生产出的实物能够完全适配标准安装工况，不会出现装不上、接触不良的问题。
