工业远程控制球阀执行机构结构展示

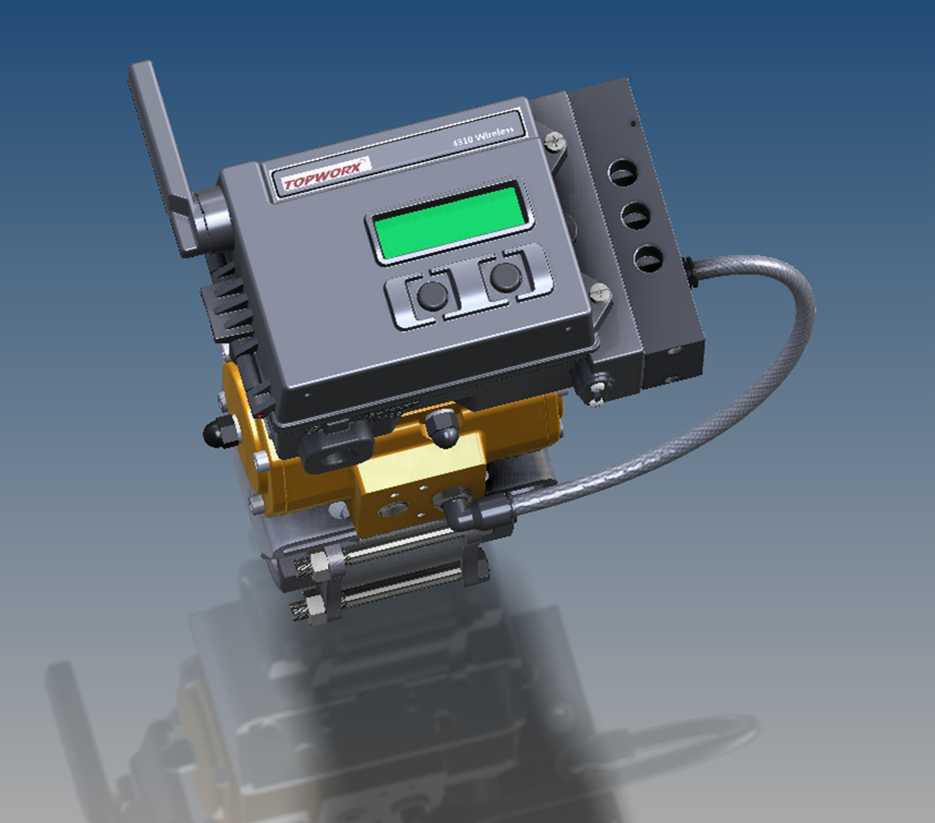

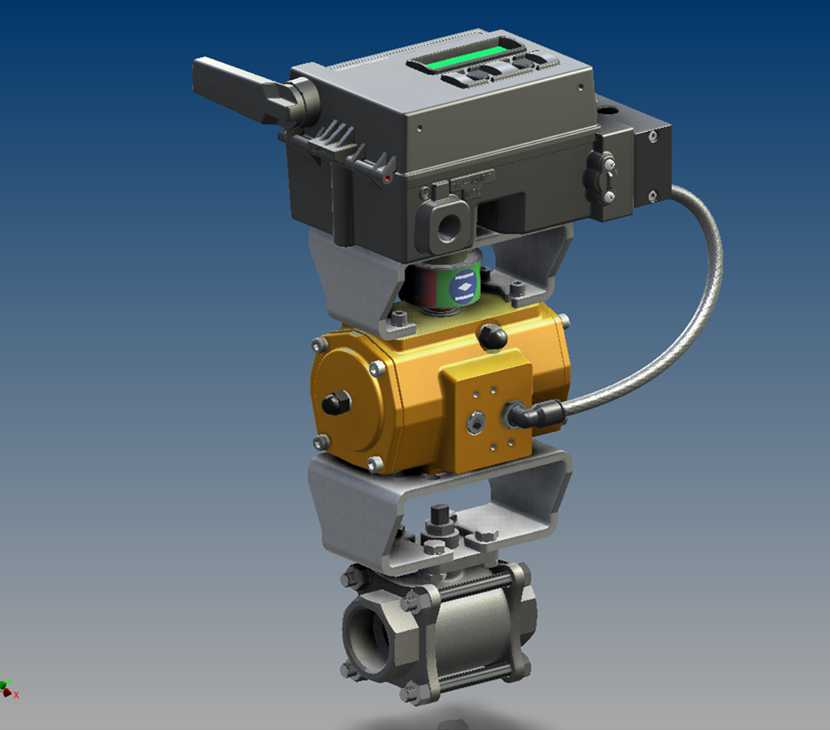

　　在化工、水处理、油气输送这类连续生产的工业场景里，管路流体的通断控制往往不能依赖人工近距离操作——尤其是输送高温、高压、腐蚀性介质的管段，或是布置在高空、防爆区域的阀位，远程可控的自控球阀是管路系统里的核心执行单元，这套带控制头的球阀结构，正是针对这类场景做的集成化设计。整套结构从上到下分为电控信号处理单元、气动执行主体、阀体连接支架、螺纹连接球阀四个部分，各模块之间的连接边界清晰，完全符合工业阀门现场快装快拆的维护需求。最上方的控制单元集成了信号接收模块、状态反馈指示、手动应急操作手柄，外壳采用压铸铝材质做密封处理，侧面预留的电气接口可以直接接入厂区的DCS控制系统，接收4-20mA的标准控制信号，

　　也能通过配套的远程模块实现无线遥控操作，顶部的状态指示灯可以直观反馈阀门的开度位置，侧面伸出的手动手柄是为了在气源故障、断电的应急工况下，操作人员可以现场切换阀位，避免管路失控引发生产事故。中间的气动执行部分采用双活塞齿轮齿条式结构，这种结构的输出扭矩平稳，在0.4-0.7MPa的常规工厂气源压力下就能稳定驱动阀杆转动，执行器外壳做了氧化防腐处理，适配多尘、有轻微腐蚀的车间环境，执行器和控制单元之间的信号线缆采用金属软管防护，避免现场布线被磕碰损坏，执行器两侧的调节螺栓可以精准调整阀门的全开、全关限位，防止阀球转动过位造成密封面磨损。连接支架采用碳钢喷塑材质，一方面把气动执行器和下方阀体牢牢固定，保证阀杆和执行器输出轴的同轴度，

　　避免长期动作出现阀杆偏磨，另一方面预留了足够的安装操作空间，现场维护时不用拆卸上部执行机构就能完成阀体填料的更换作业。下方的阀体是三片式内螺纹连接球阀，这种结构的球阀流通阻力小，密封性能可靠，内螺纹连接形式适配DN15到DN50口径的中小管径工业管路，安装时直接和管路螺纹端锁紧即可，不需要额外焊接法兰，适合在设备配套、车间管路改造这类场景里快速部署。设计这套结构的时候，首先要考虑的是各模块的安装同轴度：执行器输出轴、支架定位孔、阀杆的同轴度公差要控制在0.1mm以内，否则长期开关动作会导致阀杆扭矩增大，甚至出现卡涩故障；其次是整体的安装边界，整套结构竖直安装在水平管路上时，上部控制单元的横向突出尺寸要控制在150mm以内，

　　避免和周边的管路、桥架发生干涉，手动操作手柄的转动范围内不能有遮挡物，保证应急操作时可以顺利扳动。另外还要考虑现场的维护空间，阀体和支架之间预留了至少30mm的间隙，方便日常巡检时检查阀杆密封的泄漏情况，控制单元的接线端子朝向可以根据现场布线方向调整，不用整体拆卸就能完成接线作业。从实际使用的角度看，这种集成式遥控球阀相比传统的手动球阀，不需要操作人员到现场操作，在中控室就能完成阀位切换，还能实时反馈阀门状态，很大程度上提升了管路系统的自动化程度，尤其是在需要联锁控制的工艺段，比如液位超限自动切断管路、压力异常自动泄放的场景，这套结构可以直接接入联锁逻辑，不需要额外加装转换配件。结构建模的时候，各部件的配合公差都按照工业阀门的实际加工标准设定，比如执行器和支架的连接螺栓孔位置度、阀杆和填料函的配合间隙、球芯和阀座的密封接触宽度，都和实际量产的工业阀门参数一致，能直观还原这类自控阀门的实际装配关系，不管是做管路系统的布局设计，还是做阀门选型的结构参考，都能清晰呈现各部分的结构逻辑，也能直观看到不同模块之间的装配关系，避免选型时出现安装尺寸不匹配的问题。
