单极瞬时通断钮子式拨动开关结构设计

　　做小型电控回路设计的时候，很多人容易在手动触发元件的选型上踩坑，尤其是需要瞬时触发信号的场景，普通自锁开关没法满足松手复位的需求，这时候这类单极瞬时通断的拨动开关就是非常实用的选择。这类开关常被用在小型设备的点动控制回路里，比如手持测试工装的触发按键、小型机电设备的手动复位触发、实验台架的瞬时信号给入，甚至不少改装类的电控项目里，也会用它做临时的信号触发端，因为它的操作反馈清晰，拨杆的动作行程明确，操作人员不用看也能靠手感判断是否完成触发，比轻触按键的操作容错率高很多。

　　从功能特性上看，这款开关属于单极通断结构，也就是仅能控制单条回路的导通与断开，动作模式为瞬时断开（通断），也就是常态下拨杆保持在固定位置，当操作人员施加外力扳动拨杆时，内部触点闭合导通回路，一旦外力撤除，拨杆会在内部弹性结构的作用下自动复位到初始位置，触点同步断开，刚好匹配点动、瞬时触发的使用需求，不会出现误操作后回路持续导通的问题。端子部分采用0.250英寸规格的快速接头设计，也就是行业内常说的6.3mm插片端子，这种端子的通用性极强，不用焊接，配套的标准插簧端子直接压接导线后就能插装，后期维护更换的时候拆接也很方便，适合小批量设备装配和现场改装场景使用，能省不少接线的工时。

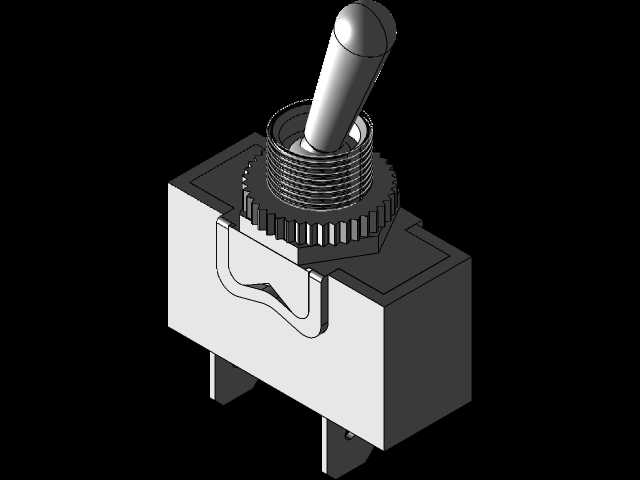

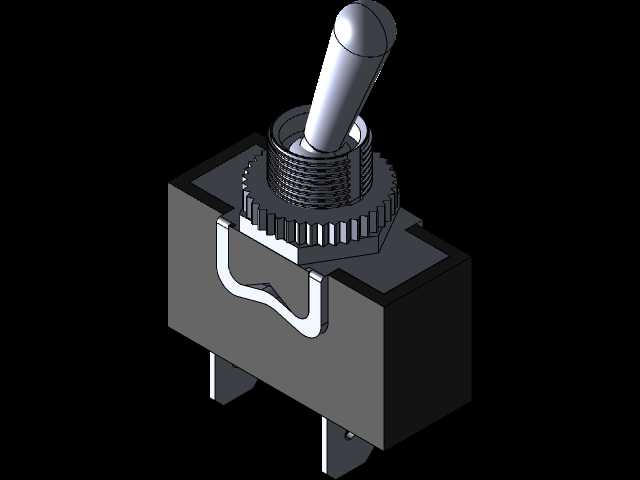

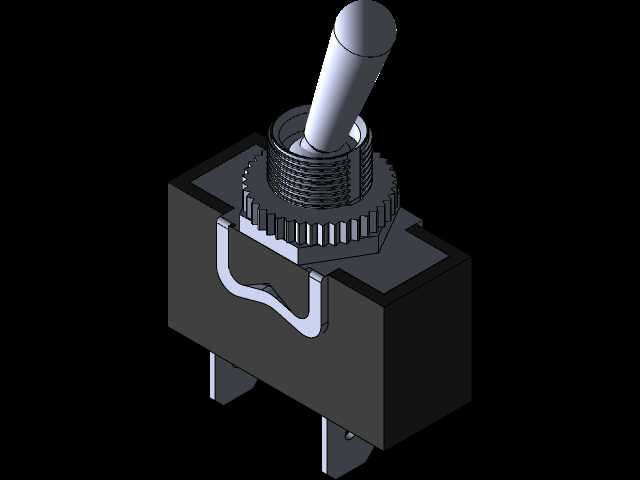

　　做这个开关的三维建模的时候，首先要把安装边界的尺寸卡准，开关主体的安装位是带螺纹的柱状结构，配套的六角螺母和齿形防滑垫圈是安装固定的核心结构，建模的时候要把螺纹的公称尺寸、安装面板的开孔适配范围做准确，因为这类开关大多是面板嵌入式安装，开孔尺寸如果偏差超过0.2mm，就会出现装不进去或者安装后松动旷量的问题。拨杆的长度和摆动角度也要和实际产品对齐，拨杆的摆动行程直接决定了内部触点的接触压力，建模的时候要预留出足够的摆动空间，避免实际装配后拨杆被周边结构干涉，没法扳动到触发位置。主体下方的两个插片端子的中心距、伸出长度也要严格对应快速接头的标准尺寸，不然做结构布局的时候，端子和周边的绝缘结构、走线空间的干涉检查就会出错，后续打样装配的时候容易出现导线插装困难的问题。

　　外形结构上，开关的主体是方形的绝缘基座，一般采用耐温的工程塑料材质，建模的时候要把基座的棱角做合理的工艺圆角，符合注塑件的生产工艺要求，不能出现直角尖边的结构，不然实际注塑生产的时候会出现应力集中、填充不满的问题。基座上方的螺纹安装柱和带齿的锁紧垫圈结构，要还原出防滑齿的细节，这个结构的作用是拧紧螺母的时候，垫圈的齿面咬住安装面板，避免设备运行过程中振动导致螺母松动，出现开关转动移位的问题。内部的弹性复位结构虽然在外观模型里不用完全做细节，但建模的时候要在基座内部预留出对应的空间尺寸，保证结构设计的合理性，不会出现内部结构和外壳干涉的低级错误。

　　在实际设备选型应用的时候，还要注意这类开关的负载适配范围，因为是小体积的信号级开关，一般用来控制小电流的信号回路，不能直接驱动大功率的负载，不然很容易出现触点烧蚀的问题，建模的时候如果是做整机设备的装配，还要给开关的接线端预留出足够的走线空间，插片端子接好插簧和导线后，导线的弯曲半径要满足要求，不能硬折导线，不然长期使用后容易出现线芯断裂的问题。另外拨杆的操作端是光滑的圆柱结构，建模的时候不用做多余的防滑纹理，因为这类开关的拨杆操作力不大，光滑的圆柱结构足够满足操作需求，也能避免积灰，适合在普通工业环境下使用。

　　很多新手做这类电气元件建模的时候，容易只做外观的大致形状，忽略安装和配合的关键尺寸，最后把模型导入整机装配的时候才发现安装孔对不上、端子和其他结构撞件，反而耽误设计进度。做这类标准件的三维模型，核心是把安装、配合、动作相关的尺寸做准确，外观细节只要和实物一致就可以，不用过度追求无关的细节渲染，毕竟结构设计里的标准件模型，核心作用是做干涉检查和装配验证，保证后续生产装配的时候能直接选用对应的标准件，不用再反复核对尺寸。
