干簧式感应簧片开关结构设计

　　这类簧片开关常被嵌入到小型自动化检测工位、液位传感组件、门禁触发模块、家电安全联锁结构中，作为无源磁控触发元件使用，不需要额外供电就能靠外部磁场变化实现触点通断，在低电压信号回路里的应用占比极高。设计时优先考虑密封腔体的结构可靠性，整体采用细长圆柱式玻璃或者金属密封外壳，两端引出扁平接线焊片，内部两片平行布置的铁镍合金簧片触点被完全封装在腔体内部，腔体内部充入惰性保护气体，避免触点在频繁通断过程中出现氧化烧蚀，大幅提升低负载信号回路下的触点使用寿命。从安装边界来看，整体为细长杆状结构，径向尺寸极小，可以直接嵌入到直径几毫米的安装孔内，轴向长度根据触发行程需求做匹配，两端的扁平焊片可以直接焊接在PCB板或者连接导线上，

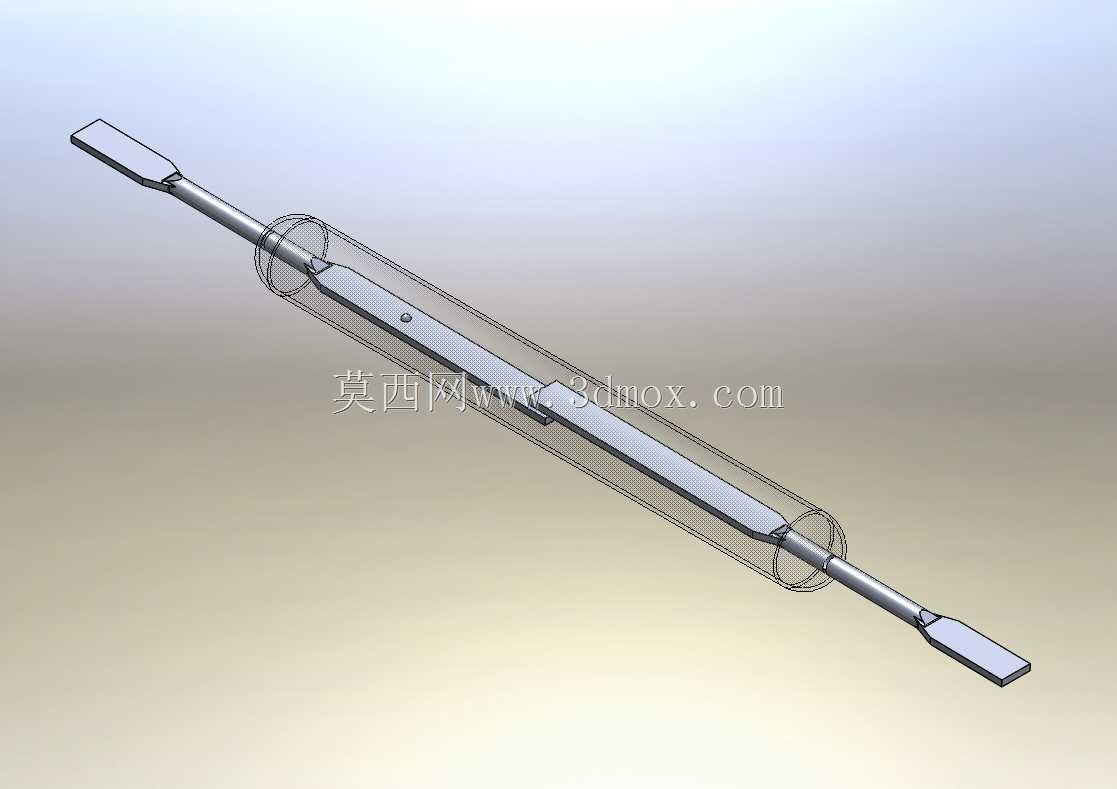

　　不需要额外的固定卡扣，仅靠安装孔的过盈配合或者点胶固定就能完成装配，适合在空间紧凑的传感模组里布置。功能层面，这款SPST结构的常开型簧片开关，当外部永磁体靠近到设定的触发距离时，内部两片簧片会被磁场磁化相互吸合，实现信号回路导通，当磁场撤离后簧片靠自身弹性复位断开回路，触发响应速度在毫秒级，动作过程无机械摩擦外露，能在粉尘、潮湿、轻度腐蚀的工况环境下稳定工作。建模过程中需要重点把控内部簧片的悬臂长度与触点重叠量，簧片的厚度、弹性模量直接决定触发磁吸力的阈值与复位弹力的匹配度，密封外壳与两端引出端的配合位置要做同轴度约束，避免装配后出现内部簧片偏斜导致的触发灵敏度不一致问题。外壳的透明可视化建模处理，

　　能直观展示内部簧片的布置位置与触点间隙，方便结构设计人员在做整机布局时，精准核算外部磁钢的安装位置与触发距离，规避磁场干扰导致的误触发问题。这类元件在选型建模时，还要注意引出焊片的焊接耐受温度参数对应的结构尺寸，避免焊接过程中热量传导到密封腔体导致内部封装失效，同时要预留足够的外部磁钢移动行程，保证开关动作的可靠区间覆盖设备的实际触发位置，不会因为装配公差出现触发失效的情况。
