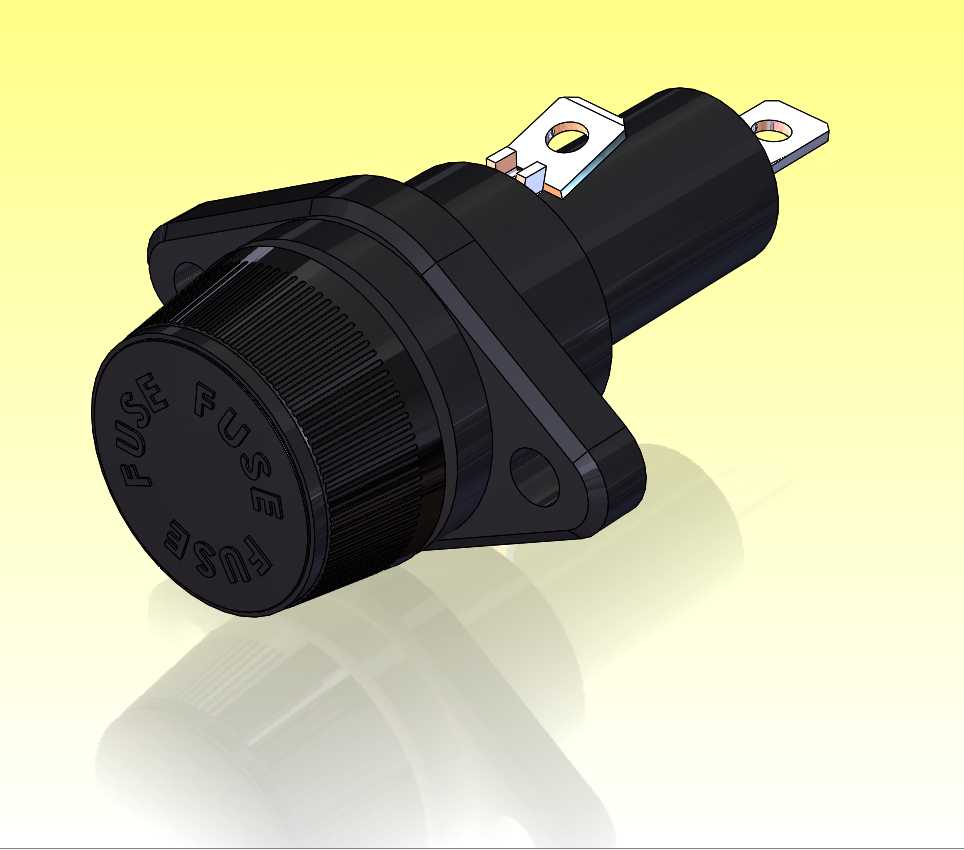

面板安装式旋钮型熔断器三维结构

　　在低压配电、工控设备、小型机电装置的回路保护环节，面板安装式熔断器是十分常见的过流保护部件，这类部件通常直接固定在设备操作面板或壳体侧壁上，既承担回路过流熔断的保护功能，也可通过外露的旋钮部分实现熔断芯的快速更换，无需拆解设备整体壳体，在日常运维场景中能大幅降低维护操作的复杂度。本次建模的这款旋钮式熔断器适配13/32英寸至1-5/16英寸、1-1/2英寸规格的熔断体，属于Bussmann HPF系列的同结构外购件复刻建模，建模过程完全对照实物测绘尺寸完成，可直接用于整机装配的干涉检查、布局验证环节。

　　从实际应用场景来看，这类熔断器常被用在工业控制机柜的面板侧、小型电源设备的壳体上、测试仪器的供电回路中，区别于内置式熔断器座，面板安装的结构不需要打开设备柜门或外壳就能更换熔断芯，对于需要频繁排查回路故障、运维频次较高的设备来说，这种结构能有效缩短故障排查后的恢复时间。其带法兰的安装底座设计，通过两个安装孔即可完成在面板开孔处的固定，安装时仅需在面板上开出对应直径的穿装孔，用两颗螺丝将底座法兰锁紧在面板内侧，旋钮部分从面板外侧旋入底座，即可完成整体装配，安装边界清晰，不会占用面板后方过多的布线空间。

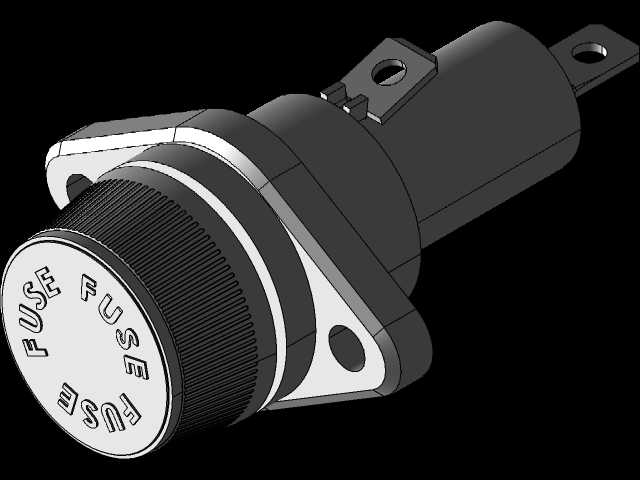

　　功能特性层面，这款熔断器采用螺钉式旋钮结构，旋钮外圈做了滚花处理，徒手即可完成旋钮的旋拧操作，不需要借助螺丝刀等额外工具，旋钮端面压印有FUSE标识，能直观提示运维人员该部件为熔断保护装置，避免误操作。底座的两个接线端采用插片式接线结构，可直接适配标准插片接线端子，接线时不需要做复杂的绕线、压接预处理，能提升装配环节的接线效率，同时插片结构的接触电阻更低，大电流工况下的发热表现更稳定。整体绝缘外壳采用电木类绝缘材质建模还原，外壳的壁厚、加强筋结构均对照实物测绘完成，能满足低压回路的绝缘防护要求，避免带电部件外露引发的触电风险。

　　设计思路上，建模时优先还原了部件的装配关系：旋钮与底座的螺纹配合段做了精确的尺寸匹配，确保虚拟装配时旋钮可顺畅旋入底座，不会出现干涉卡滞；底座法兰的安装孔位置、开孔尺寸完全对照实物测绘，可直接导出安装孔位图纸用于面板的开孔加工；接线插片的伸出长度、安装角度也做了1:1还原，在整机布线仿真时可准确模拟接线后的弯折半径、线缆走向，避免出现实际装配时线缆长度不足、与周边部件干涉的问题。建模过程中对旋钮的滚花特征做了简化处理，既保留了外观的辨识度，也不会过度占用模型数据量，适配大型装配体的轻量化加载需求。

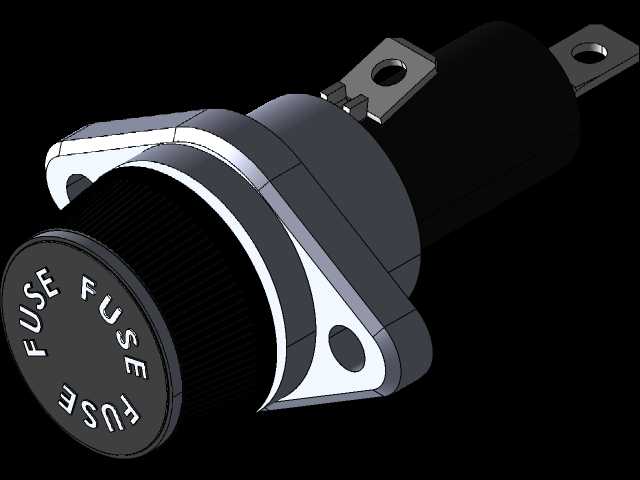

　　外形尺寸与安装边界方面，该熔断器整体为圆柱状主体加法兰安装边的结构，主体穿装面板的部分直径适配标准面板开孔尺寸，法兰边的外径大于开孔直径，可在安装时贴合面板内侧形成限位，旋钮旋紧后端面与面板外侧齐平，不会突出面板过多影响操作空间。两个接线插片分别从底座尾部的两侧伸出，插片的安装方向与法兰安装孔的连线呈垂直角度，接线后线缆可顺着壳体侧壁方向排布，不会与面板后方的其他安装部件产生空间冲突。整体轴向长度控制在合理范围内，对于面板后方安装空间局促的小型设备来说，也能顺利完成装配，不会出现尾部顶到内部PCB板或其他结构件的问题。

　　在结构细节上，底座内部的熔断体容纳腔尺寸做了精确还原，可适配对应长度规格的熔断芯，旋钮旋入后会将熔断芯压紧在底座内部的两个接触电极之间，确保接触可靠，不会因为设备振动出现接触不良、打火的问题。法兰底座上的定位小凸台结构也做了还原，安装时可卡入面板上对应的定位缺口，避免在旋拧旋钮时底座跟着转动，导致接线端线缆被拧断或松脱。这类细节结构的还原，能让设计人员在做整机虚拟装配时提前发现安装工艺上的潜在问题，优化面板开孔的工艺设计，减少实际打样时的改模次数。
