舒尔弗洛5:1比例Brix糖浆配比泵结构

　　做非碳酸饮料盒装袋灌装线的流体系统选型时，这类定比例混合泵是核心执行部件，很多商用现调饮品、后段包装灌装工位都靠它实现浓浆和稀释水的恒定比例混合，不用额外搭配在线配比阀组和流量闭环控制，能省掉不少管路布置和调试工作量。这款5:1比例的Brix泵，核心功能是按照5份常温水搭配1份糖浆的固定比例完成流体输送与混合，输出的混合液糖度稳定，不会出现水多味淡或者浆多甜腻的偏差，适配餐饮终端现调设备、小型盒装饮料灌装工位的供料需求，相比常规的单泵独立输送加流量计配比的方案，集成度更高，占用安装空间更小，后期维护也不用校准两个流路的流量匹配度。

　　建模的时候首先要梳理清楚泵体的流道布局，糖浆和水的进液口分别布置在泵体上部，采用快插竹节接头结构，适配常规的食品级软管安装，接头的伸出高度和相邻间距要预留出手指拧动喉箍的操作空间，不能贴得太近导致现场装管时没法操作。泵体的安装背板是冲压成型的金属支架，两个腰型安装孔的中心距、孔位尺寸要和实物完全匹配，腰型孔的长度方向预留了安装调整余量，现场固定时可以小范围调整泵体位置，对接管路的时候不用硬掰软管。

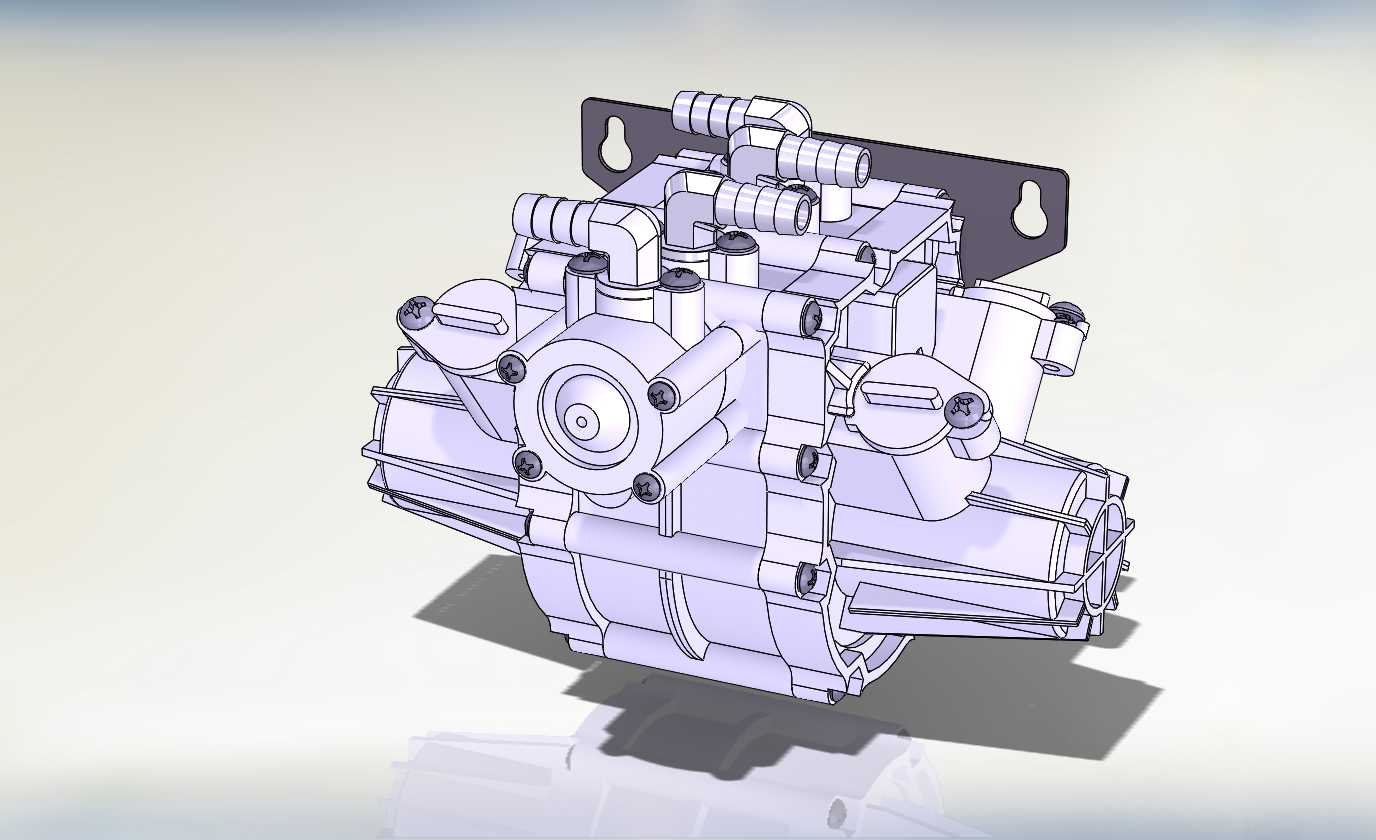

　　泵体本身是多腔式的容积结构，侧端的调节端盖用来微调比例精度，建模时要还原端盖上的固定螺栓布局，螺栓的沉孔深度、外露长度都要符合实际装配状态，不能出现螺栓穿模或者长度不够的问题。泵的输出端在侧下方，混合后的流体从这个位置统一输出到灌装阀或者饮品出液口，输出口的朝向要和安装背板的固定方向匹配，保证安装后管路走向顺畅，不会出现过度弯折堵管的情况。

　　从安装边界来看，整个泵体的外轮廓要避开周边的其他设备部件，上部的进液接头距离顶部安装板至少要留30mm的软管弯曲半径，下部的输出口距离下方走线槽也要留够操作空间，背板的厚度是2mm冷轧钢板，建模时要还原板材的折弯圆角，不能做成直角锐边，符合钣金加工的实际工艺。泵体的主体材质是食品级工程塑料，建模时各个拼接面的止口结构、密封槽位置都要做出来，虽然不用拆件画内部密封件，但外部的装配接缝要和实物一致，不能把分体装配的泵体做成一体实心结构。

　　做这类流体输送部件的三维建模，最容易出问题的是接口位置的尺寸偏差，很多人建模时只画个大概外形，等到实际装配时才发现接头间距不对、安装孔位对不上，导致整个安装板要重新加工。这款泵的各个接头外径、安装孔的中心距都要按照实物测绘尺寸还原，包括泵体上的加强筋布局、表面的脱模斜度都要体现，不能做成光溜溜的方块。另外要注意泵体上的固定螺丝分布，不同位置的螺丝长度不一样，靠近流道的螺丝是短款，贯穿泵壳的螺丝是长款，建模时要区分开，不能所有螺丝都用同一个长度，不符合实际装配逻辑。

　　在灌装系统里布置这款泵的时候，要注意进液口的高度要低于糖浆储料桶和纯水储液箱的最低液位，保证流体可以自流到泵腔，避免泵空转吸不上液。泵的安装位置要尽量靠近灌装工位，缩短输出管路的长度，减少混合液在管路里的残留，每次换料或者清洗的时候也能减少废液排放量。如果是多台泵并排布置，相邻两台泵的主体间距至少要留20mm，避免运行时的振动互相传递，也方便后期单独拆卸维护某一台泵，不用拆旁边的设备。
