异形闭合循环输送轨道结构设计

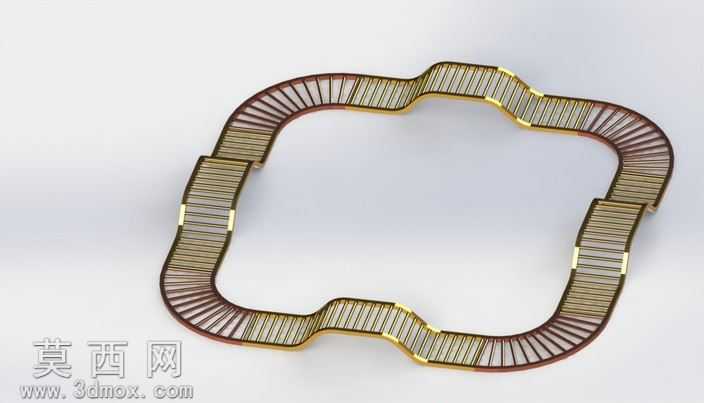

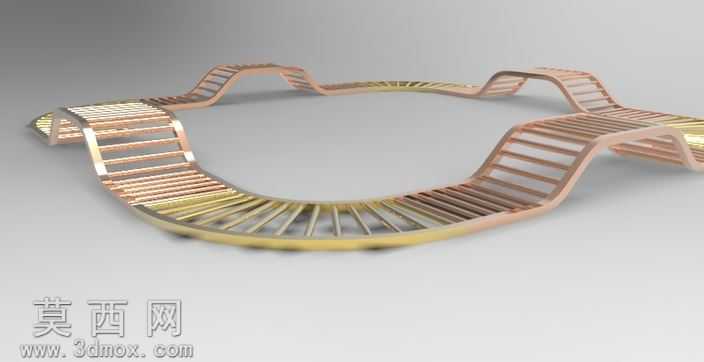

该轨道模型采用三维参数化建模方式完成整体构建，建模过程中先以二维草图绘制闭合异形路径轮廓，路径采用多段直线与圆弧平滑过渡衔接，避免出现锐角拐点，保证后续输送部件运行时的流畅性，不会出现卡顿或冲击问题。建模时对轨道的截面轮廓进行标准化参数设定，将轨道的承载面、导向侧边、安装限位结构进行一体化拉伸成型，保证轨道整体结构的一致性，减少后续装配的误差累积。模型渲染阶段采用金属材质赋予轨道主体，通过调整材质的金属度、粗糙度参数，模拟出铝合金阳极氧化后的哑光金属质感，轨道侧边的装饰条采用高反射金属材质，通过环境贴图反射提升整体视觉层次感，背景采用浅灰色渐变背景，突出轨道本身的结构轮廓，渲染时开启全局光照与软阴影效果，让轨道的结构转折处光影过渡自然，清晰呈现轨道的高低起伏与路径走向。结构设计上，该轨道采用闭合循环式布局，整体轮廓为带圆角的类方形结构，在四条边的中段设置了向内凹陷的避让结构，可适配周边设备的安装布局，避免轨道运行路径与其他工位部件发生干涉，轨道的承载面设置了等距分布的防滑格栅结构，既可以提升输送接触面的摩擦力，防止输送物料打滑，也能减轻轨道自身的整体重量，降低支撑结构的负载。设计思路围绕柔性输送场景展开，该轨道可适配小型输送台车、巡检机器人等移动部件的循环运行需求，路径的多段弯折设计可以在有限的占地面积内拓展更长的运行路径，提升空间利用率，轨道的截面采用标准化通用规格，可与市面上常规的导向轮、驱动轮配件适配，无需单独定制配套部件，降低整体方案的落地成本，建模过程中对轨道的拼接位置做了公差预留设计，保证分段加工后的轨道可以顺利拼接组装，不会出现装配错位的问题，同时对轨道的转弯半径做了参数化约束，保证所有转弯位置的半径一致，让移动部件在转弯时的运行速度保持稳定，不会出现离心力过大导致的物料脱落问题。
