赛车凸轮轴齿轮组合传动结构设计

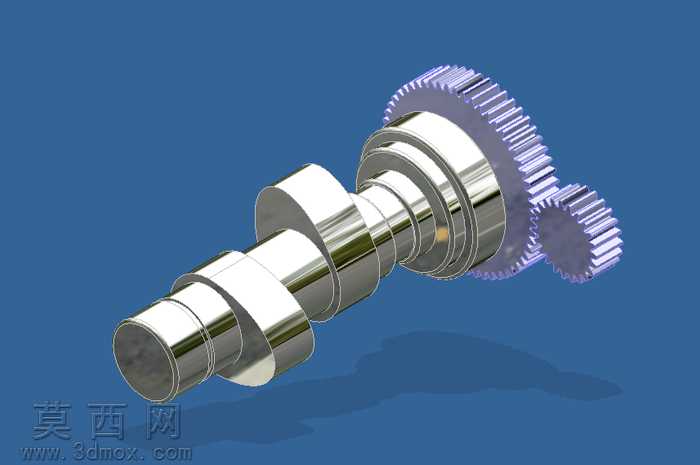

本作品为赛车动力系统核心传动部件的三维建模设计，采用Autodesk Inventor完成全参数化建模与渲染工作。建模阶段首先梳理凸轮轴的型线参数，依据赛车发动机高转速工况下的气门开闭时序要求，精准绘制各凸轮凸角的轮廓曲线，通过拉伸、旋转、倒角等基础特征命令构建轴体主体结构，对轴颈配合面、凸轮工作面的尺寸公差进行参数化约束，确保后续装配时的同轴度与配合精度。配套的传动齿轮组采用渐开线圆柱齿轮设计，根据传动比要求计算齿顶圆、齿根圆、模数、压力角等核心参数，通过齿轮生成插件完成齿形的精确绘制，再与轮毂结构进行布尔运算整合，保证轮齿啮合间隙符合高速传动的设计标准。材质渲染环节，凸轮轴主体赋予抛光金属材质，调整反射率与粗糙度参数模拟合金钢锻造后的金属光泽，齿轮部分添加淡紫色金属镀层材质效果，通过环境光遮蔽、全局光照等渲染设置，还原零件表面的机加工纹理与光影层次，蓝色背景的选用进一步突出金属零件的轮廓质感。结构设计上充分考虑赛车动力传输的刚性需求，凸轮轴与齿轮采用过盈配合加键槽定位的组合连接方式，大小齿轮的啮合位置经过多轮运动仿真校验，确保传动过程中无卡滞、传动效率最优，整体结构紧凑，适配赛车发动机舱的狭小安装空间，同时兼顾了部件的轻量化设计需求，在保证结构强度的前提下对非受力区域做了减重优化，可直接用于后续的工程分析、装配模拟以及生产加工参考。
