车间焊接组装式方管框架钢制作业台

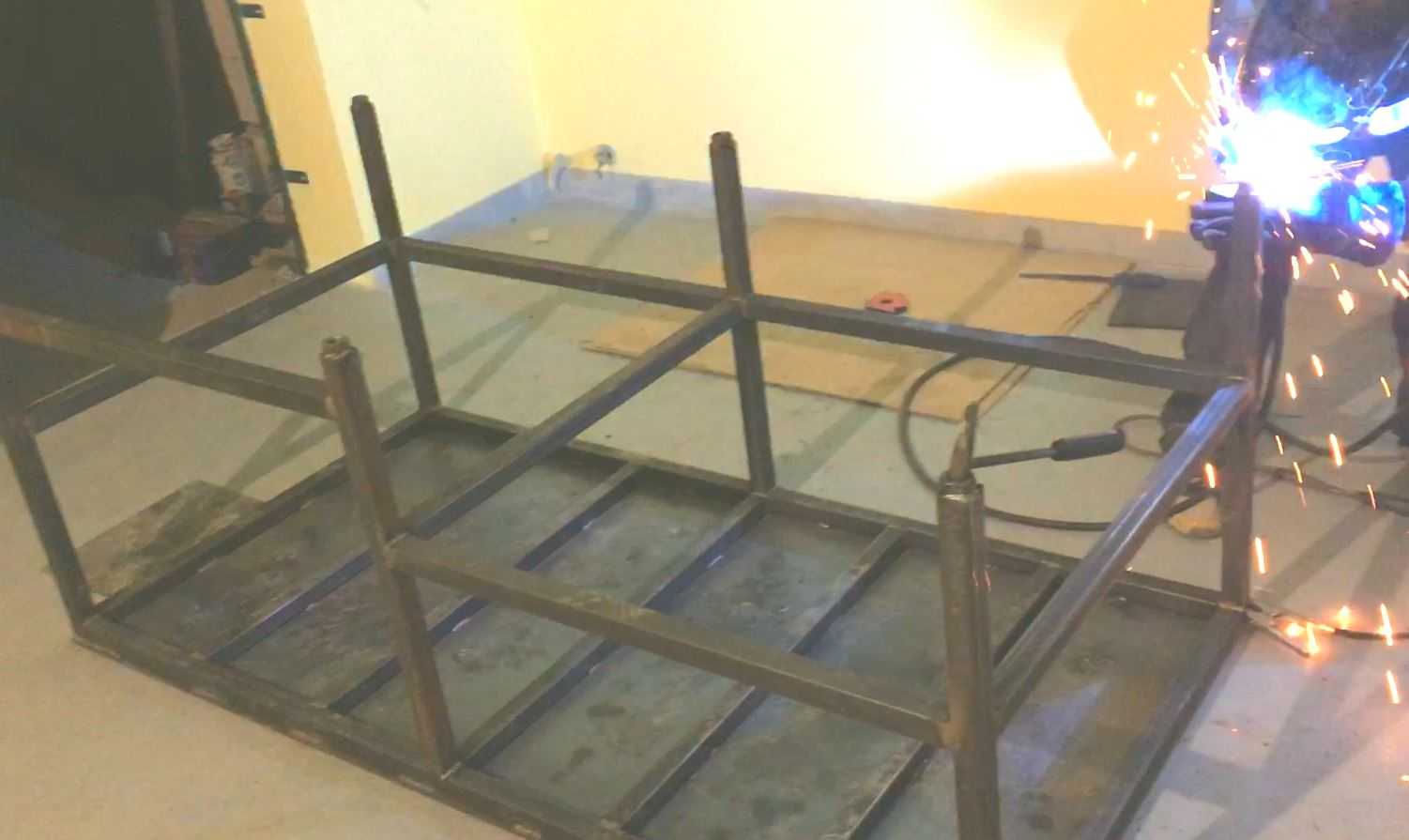

　　这款钢制框架作业台主要面向车间内的钳工装配、工件焊接、物料暂存、轻型零件加工等场景，是生产现场工位布局里最基础也最核心的承载单元，不少小型机加工班组、焊接工位、装配线旁的临时作业区都会用到这类结构的台架，相比成品铸铁工作台，它的制作成本更低，结构调整灵活，可根据现场工位的实际摆放空间调整长宽尺寸，适配不同大小的作业区域。从结构设计来看，整体采用矩形方管作为主承载框架，底部框架由多根横向、纵向方管交叉焊接形成网格状承托基底，基底上方铺设薄钢板作为台面承载面，四根垂直布置的方管作为立柱，既可以作为台架的竖向支撑，也能在后续加装台钳、挡板、照明支架、工具挂板等附属配件时提供安装基础，不需要额外在台面上打孔固定，避免破坏台面的整体平整度。

　　设计时首先要考虑的是台面的水平度，所有方管下料时需保证端面垂直度，焊接过程中要使用角尺反复校准立柱与底部框架的垂直角度，避免焊接变形导致台架放置后出现晃动、台面倾斜的问题，底部框架的横向支撑间距控制在300-400mm之间，既可以保证台面放置重物时不会出现局部凹陷，也不会因为支撑过密造成材料浪费、整体重量过大的问题。这类台架的常规外形尺寸可根据现场需求调整，通用款的长度一般在1200-1800mm区间，宽度在600-800mm区间，整体高度控制在750-850mm，适配成年人站立作业的舒适高度，若需要搭配坐姿作业，可将高度调整至700mm左右，安装时需要保证四个支脚的底部处于同一水平面，若车间地面不平整，可在支脚底部加装可调脚杯，

　　通过螺纹调整高度补偿地面高差，避免台架使用过程中出现晃动。台架的焊接采用满焊工艺，所有方管衔接的接缝处都要焊透，焊后打磨掉焊渣与凸起的焊瘤，避免划伤人手或者刮伤放置在台面上的工件，整体焊接完成后可涂刷防锈漆与面漆，提升框架的防锈能力，适配车间内多油污、多焊渣飞溅的使用环境，台面钢板厚度一般选择3-5mm即可，若需要放置重型工件或者进行敲击类作业，可将台面钢板厚度提升至8-10mm，同时加密底部框架的横向支撑间距，提升整体承载能力。实际使用过程中，这类台架的台面可承受均匀分布的静载荷可达500kg以上，完全满足日常轻型零件装配、焊接作业、工具摆放的需求，立柱部分可根据使用需求加装防护网或者侧挡板，防止焊接时的焊渣飞溅到台架外侧，

　　也可在立柱之间加装层板，放置常用的工具、耗材，提升台架的空间利用率。不同于一体化铸造的重型工作台，这种方管焊接的作业台拆解运输方便，若车间布局调整，可通过切割、重新焊接的方式快速调整尺寸，适配新的工位空间，制作时不需要复杂的加工设备，仅需切割机、焊机、角磨机等常规车间工具即可完成制作，维护成本极低，若局部方管出现变形或者损坏，仅需切割更换对应部位的管材即可，不需要整体更换台架。设计建模时需要重点标注所有方管的规格、下料长度、焊接位置的公差要求，明确焊接后的形位公差，比如台面的平面度公差控制在2mm/㎡以内，立柱与底面的垂直度公差不超过1mm/m，避免制作完成后台架出现装配问题，同时要预留出台面附件的安装孔位，比如台钳的固定孔、挂板的安装孔，减少现场二次加工的工作量。
