带多安装凸台的钣金固定支架结构

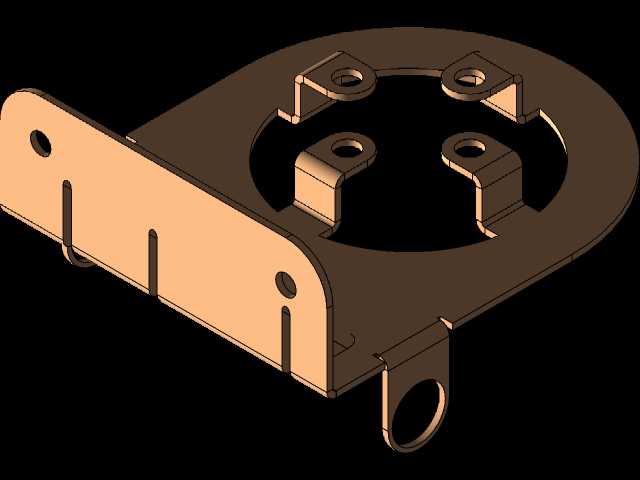

　　这款钣金构件在小型机电设备的内部装夹场景中应用十分广泛，常见于小型风机、控制模块、传感组件的安装固定环节，核心作用是为被安装部件提供稳定的承载基准，同时通过自身的钣金折弯结构抵消设备运行时产生的微幅振动，避免部件连接松动。从结构设计来看，主体采用一体化钣金折弯成型工艺，没有额外的焊接拼接结构，整体刚性由板材折弯后的型面保证，减少了拼接带来的应力集中风险。主体一侧延伸出长条形安装臂，臂上开设两个长条形腰型孔与一个圆形定位孔，腰型孔的设计是为了适配安装时的位置公差，允许装配过程中在一定范围内调整固定位置，降低对安装基面的加工精度要求；圆形定位孔则用于装配时的初定位，防止支架在锁紧螺丝前出现位置偏移。

　　主体的环形承载面上均匀布置四个带折弯翻边的安装凸台，每个凸台上都预制了圆形安装孔，凸台的翻边高度经过精确计算，刚好匹配被固定部件的安装脚高度，既可以让被固定部件的安装面与支架主体保持足够的安全间隙，避免部件底部与钣金面直接接触造成磨损或电路短接，又能通过翻边结构增强凸台的承重能力，防止长期承重后凸台出现变形下塌。主体下方延伸出一个带圆孔的挂耳结构，这个结构并非主承载位，主要用于布线时的线束固定，或是额外加装接地端子，满足机电设备的接地安全要求，也可以在检修时作为临时挂点悬挂小型工具。设计过程中，所有折弯处都预留了标准的钣金折弯内R角，避免折弯时出现板材开裂的问题，同时所有外露的板材边缘都做了去毛刺处理，

　　防止装配时划伤操作人员或是破坏线束绝缘层。安装边界方面，长条形安装臂的长度适配常规的设备内壁安装间距，环形主体的内径尺寸刚好避让被固定部件的主体轮廓，不会出现结构干涉，四个凸台的孔位中心距严格匹配市面主流同规格小型机电部件的安装孔距，具备较强的通用互换性。这类钣金支架在选材上通常采用冷轧钢板，表面根据使用场景做镀锌或是喷塑处理，镀锌版本多用于干燥的室内设备环境，喷塑版本则可以适应有一定防潮要求的户外小型设备场景。在实际装配流程中，操作人员可以先通过支架上的定位孔将支架预固定在设备基面，再通过腰型孔微调支架的水平位置，确认位置无误后锁紧安装臂上的固定螺丝，之后再将被固定部件对准四个凸台上的安装孔，锁紧固定螺丝即可完成装配，

　　整个过程不需要复杂的工装辅助，装配效率较高。从受力角度分析，四个凸台均匀分布在环形承载面上，被固定部件的重量可以均匀分散到整个支架的环形结构上，再通过长条形安装臂传递到设备基面，不会出现局部受力过大的情况，长期使用下的结构稳定性较好。另外，支架上的腰型孔除了适配安装公差外，还可以抵消设备运行时因温度变化产生的板材热胀冷缩量，避免温度应力导致支架变形或是螺丝断裂。
