带压工况用对夹式密封填料函结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:454526
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构
  • 带压工况用对夹式密封填料函结构

  在泵类、阀类、反应釜搅拌轴、往复式压缩机活塞杆等存在贯穿设备壳体的动杆类部件场景中,填料函是承担动密封核心作用的基础零部件,其密封性能直接决定整套设备的跑冒滴漏水平,甚至影响装置的连续运行周期。这类密封结构不需要精密的研磨配合面,相比机械密封具备更强的工况适应性,在含少量固体颗粒的流体介质、中低压温变工况下的维护成本更低,是化工、给排水、能源动力、通用流体输送场景中应用极广的密封结构形式。

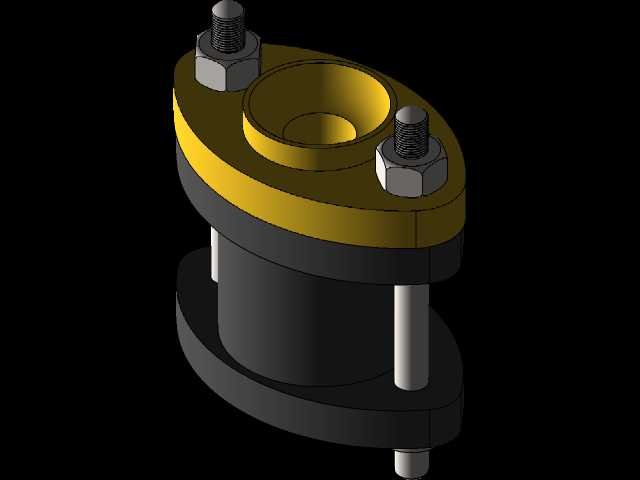

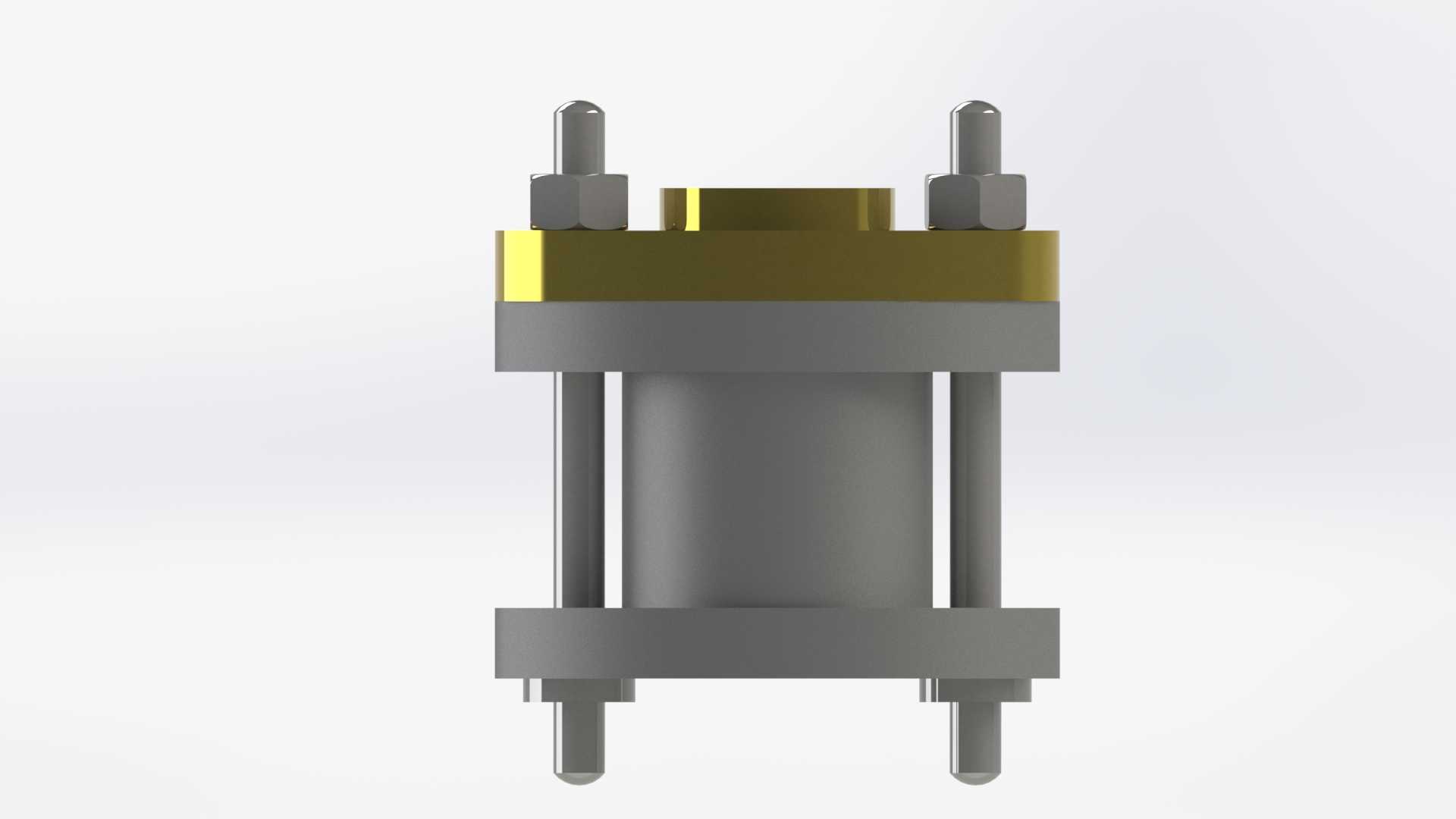

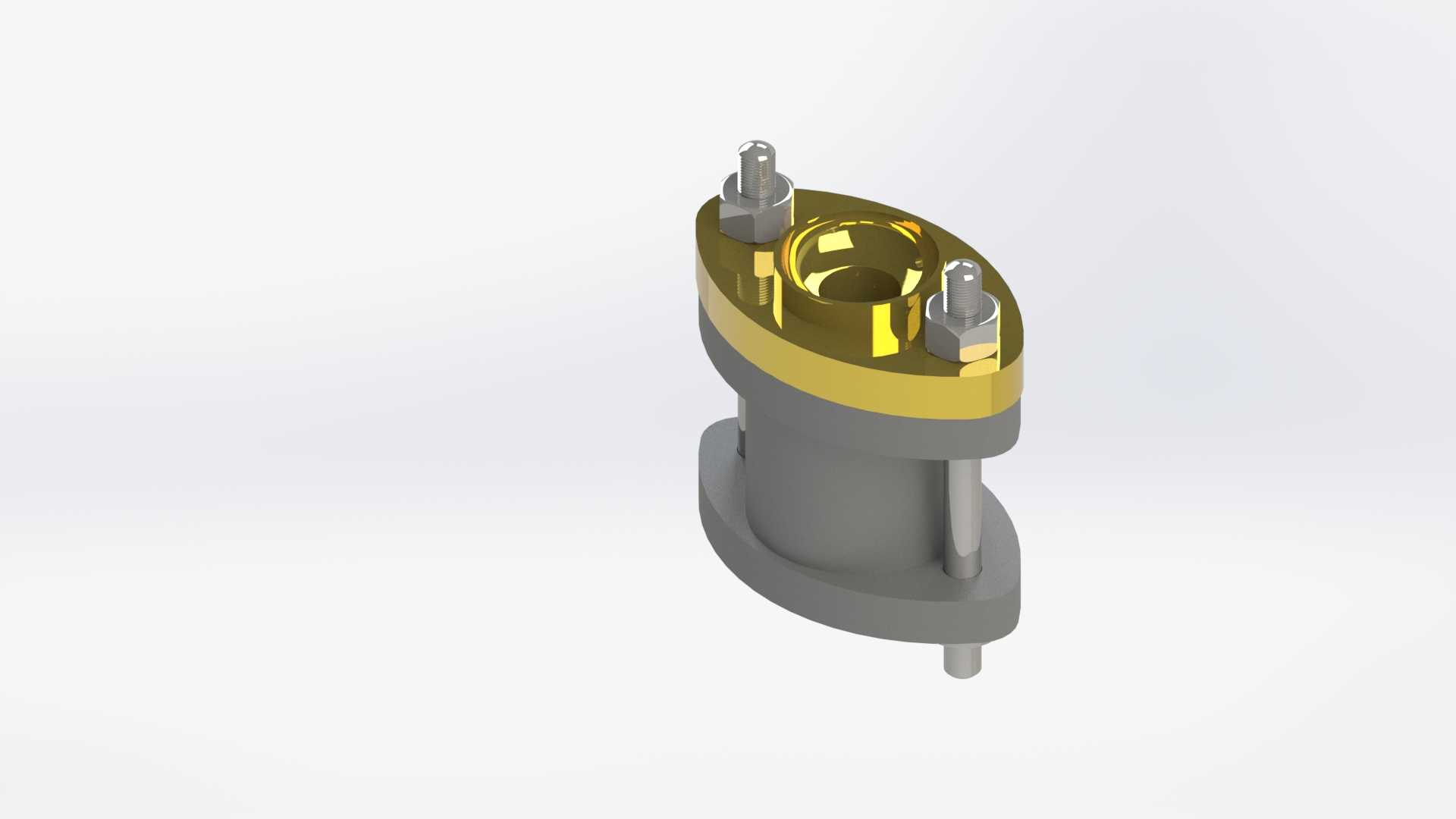

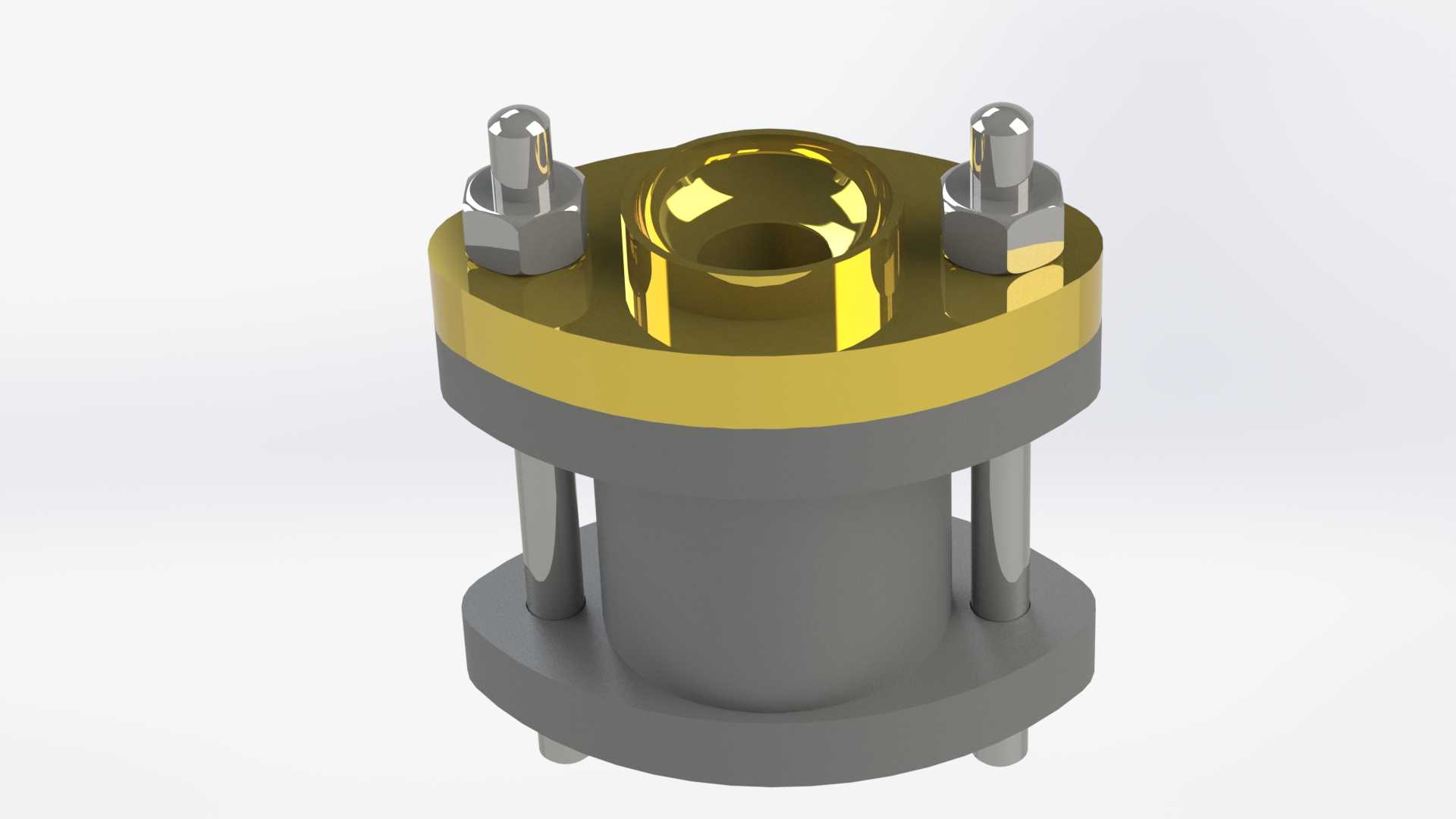

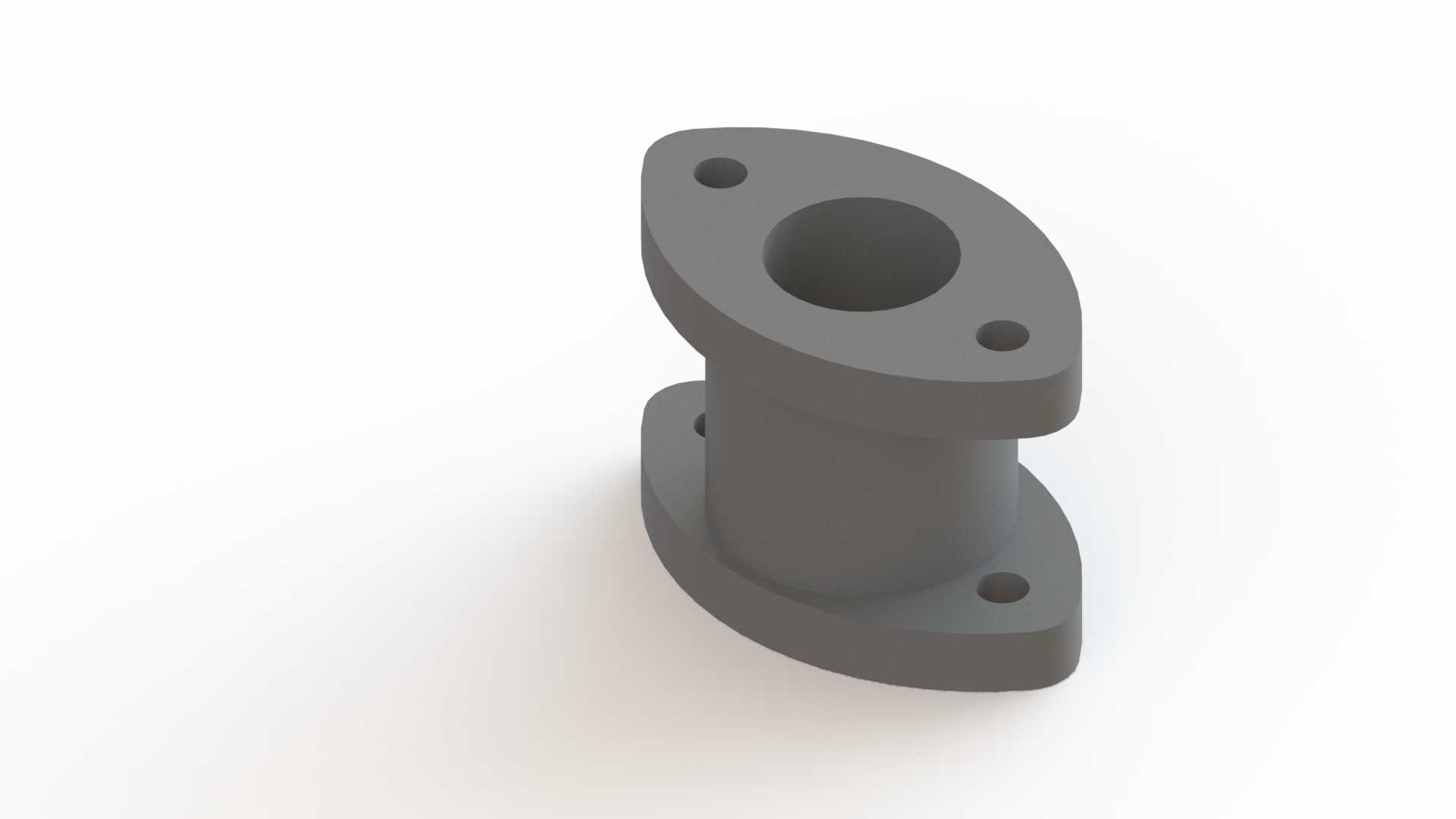

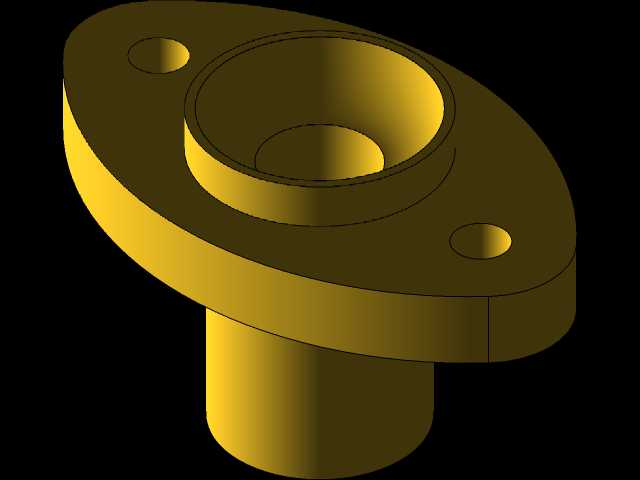

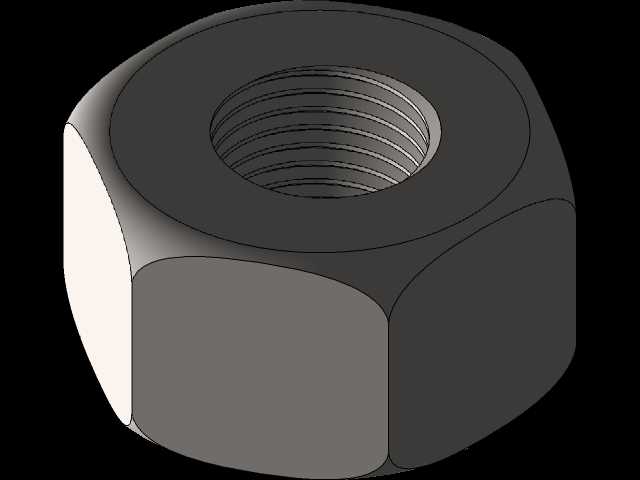

  该填料函采用上下分体式装配结构,下部为筒状填料腔主体,底部带法兰式安装基面,可通过螺栓直接固定在设备壳体的对应安装位上,安装基面预留的密封槽可适配平垫片或缠绕垫片,实现填料函与设备壳体之间的静密封,避免介质从安装结合面泄漏。上部为对夹式压盖结构,采用腰型法兰轮廓,两个对称布置的压紧螺栓穿过压盖的光孔与下部填料腔的螺纹孔配合,通过拧紧螺栓即可推动压盖轴向移动,逐步压缩填料腔内的密封填料,让填料产生径向形变抱紧贯穿的运动杆体,阻断流体沿杆体与腔壁间隙的泄漏通道。

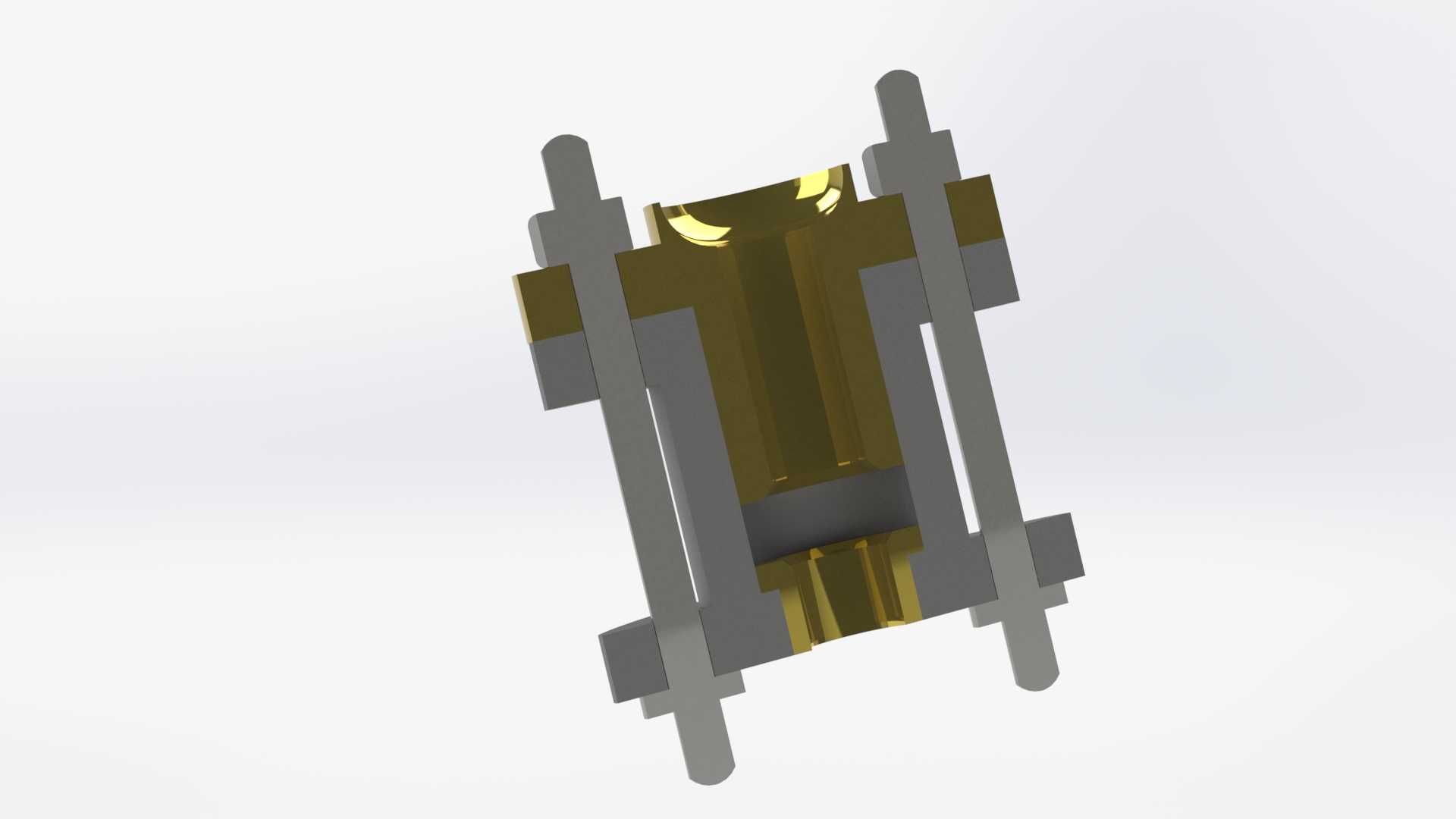

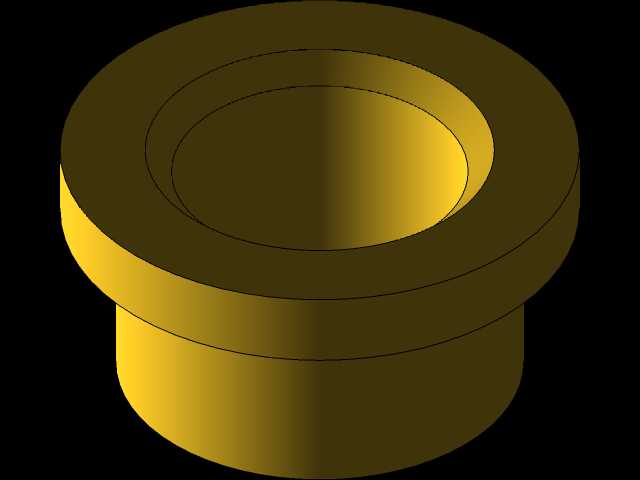

  设计过程中首先要匹配适配的杆径范围,填料腔的内径与压盖中心的通孔直径保持同轴,公差控制在H8级别,既保证杆体运动时不会与孔壁产生剐蹭,又能避免间隙过大导致填料被介质压力挤出。填料腔的深度根据密封压力等级设计,常规1.6MPa工况下填料填充深度取杆径的1.2-1.5倍,可容纳4-6圈成型密封填料,相邻填料的切口位置错开120度布置,避免切口对齐形成直通泄漏通道。压盖与填料接触的端面设计有15度的内锥面,压紧时可以将轴向压力更均匀地传递给填料,避免填料局部受压过度导致的磨损不均问题。

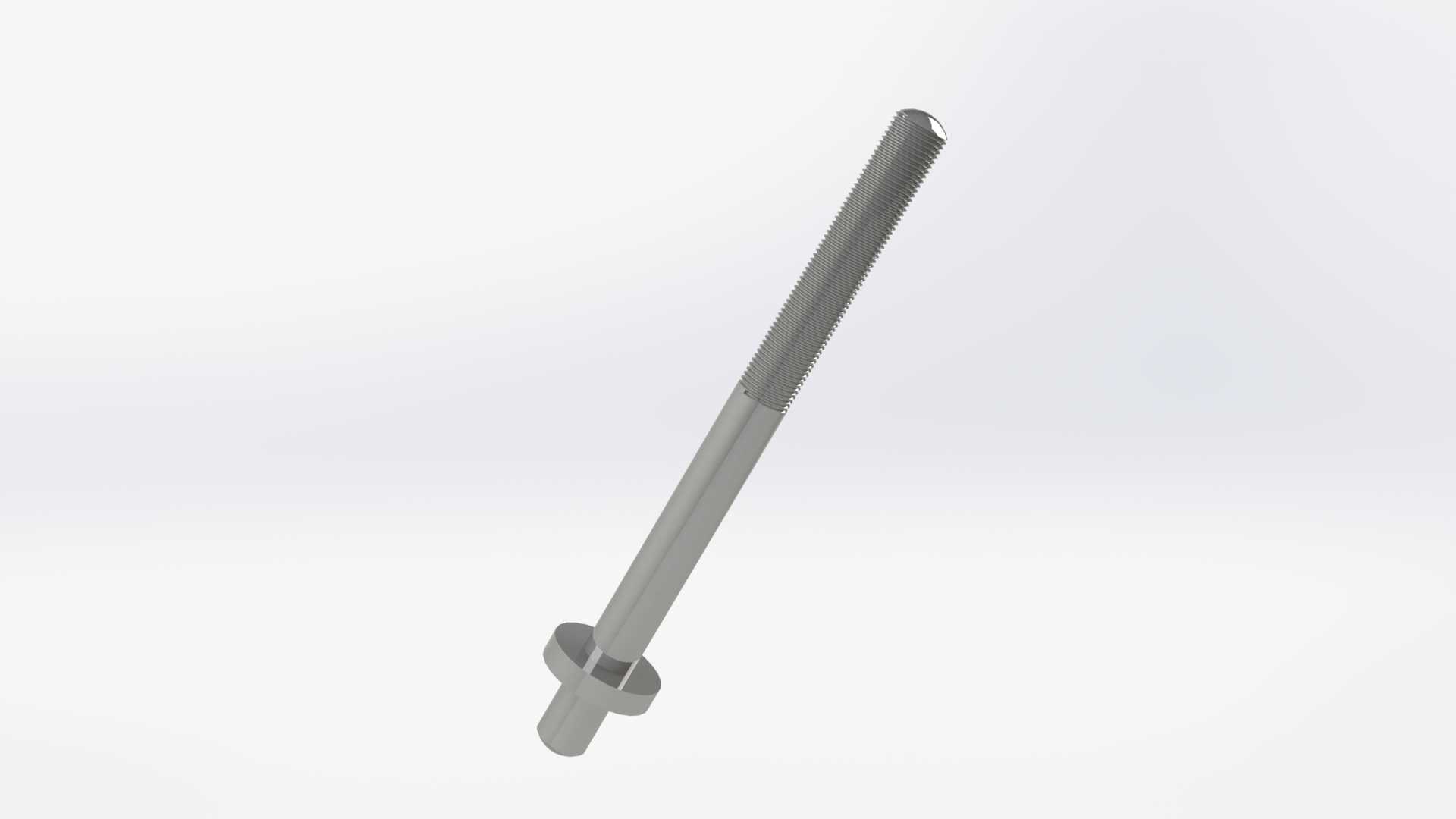

  从安装边界来看,该结构的下部法兰外径小于上部压盖的腰型法兰最大宽度,安装时可先将填料函整体套入杆体,对准设备壳体的螺纹孔后先预装下部法兰的固定螺栓,再逐圈填入密封填料,最后安装上部压盖并对称拧紧两个压紧螺栓,拧紧过程中需要交替施力,保证压盖端面与填料腔端面保持平行,避免压盖偏斜导致杆体受力不均、运动卡滞。两个压紧螺栓的外露长度预留了3-5mm的调节余量,设备运行一段时间后填料出现磨损、密封压力下降时,不需要停机拆解,只需对称拧紧螺栓补充压缩量即可恢复密封性能,大幅降低现场维护的工作量。

  实际应用中,该结构可适配的介质包括常温清水、饱和蒸汽、低粘度润滑油、弱腐蚀性化工介质等,根据接触介质的不同,可更换填料腔内的填料材质,比如清水工况用浸油石棉盘根、蒸汽工况用石墨盘根、腐蚀性介质用聚四氟乙烯编织盘根,填料函本体采用铸铁或铸钢材质即可满足绝大多数中低压工况的强度要求,上部压盖与螺栓采用碳钢镀锌处理,兼顾防锈性能与结构强度。结构上没有复杂的异形曲面,所有加工面均为车削、钻削可实现的常规特征,不需要专用工装即可完成加工,制造成本较低,适合批量配套通用流体设备使用。需要注意的是,填料的压紧量不能一次性调整过大,否则会大幅增加杆体与填料之间的摩擦阻力,不仅会提升设备的运行功耗,还会加速填料的磨损,缩短密封使用寿命,初次安装时压紧到介质无滴漏即可,运行过程中保持每分钟1-2滴的微量泄漏是填料密封的正常工作状态,可起到润滑摩擦面、降低磨损的作用。
