菱形防护网编织成型生产设备结构

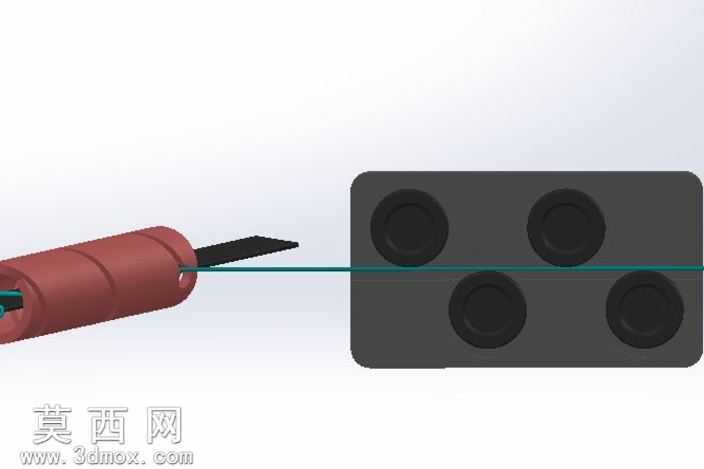

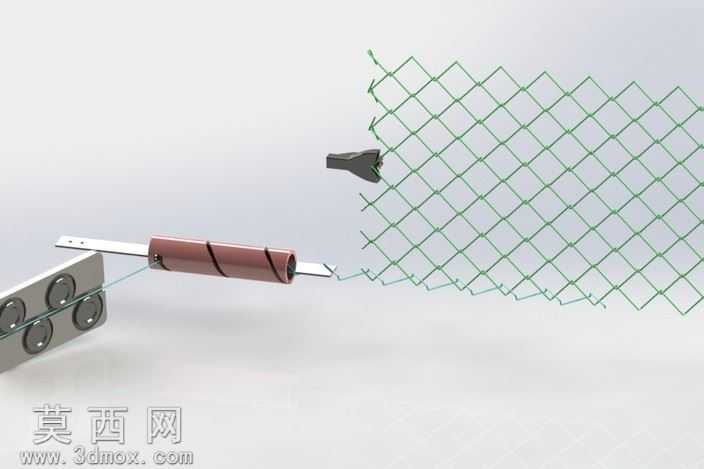

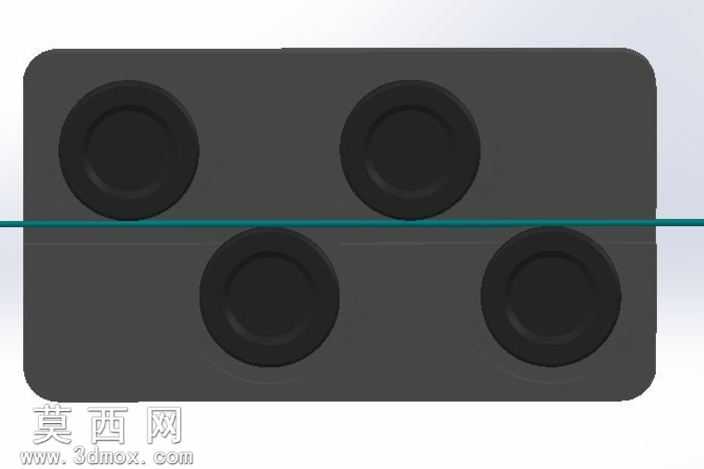

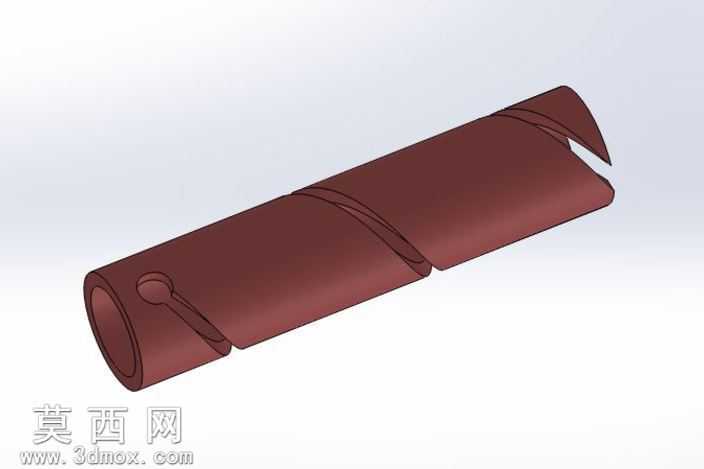

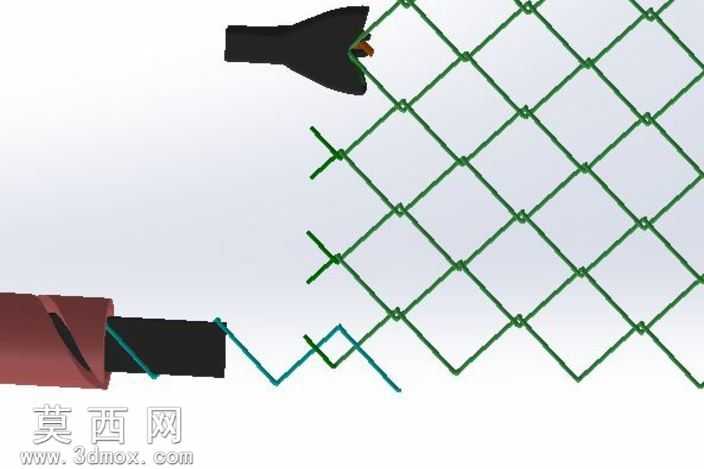

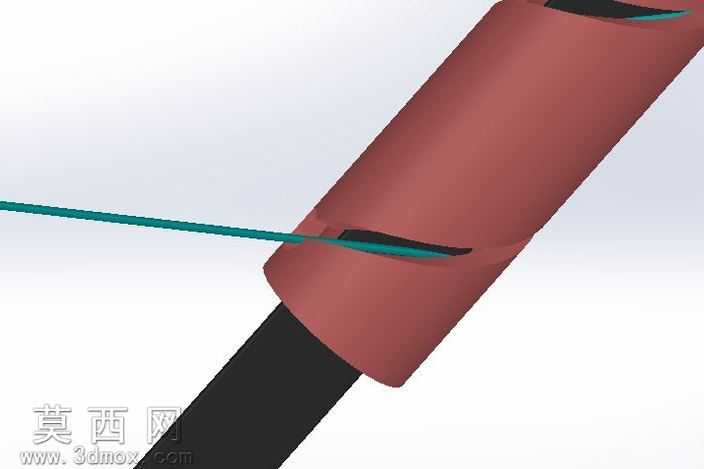

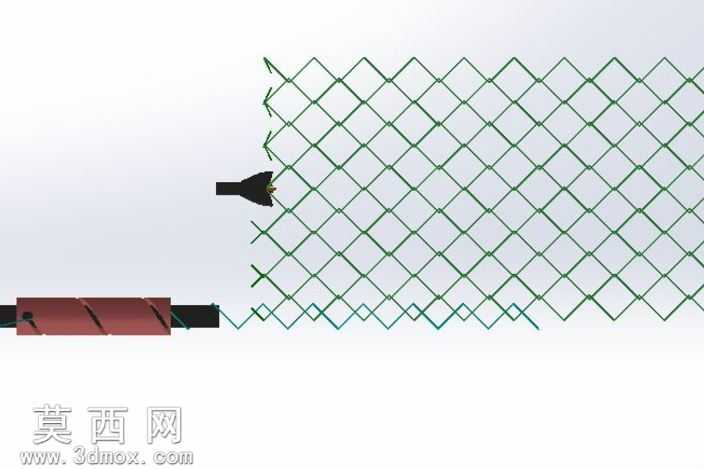

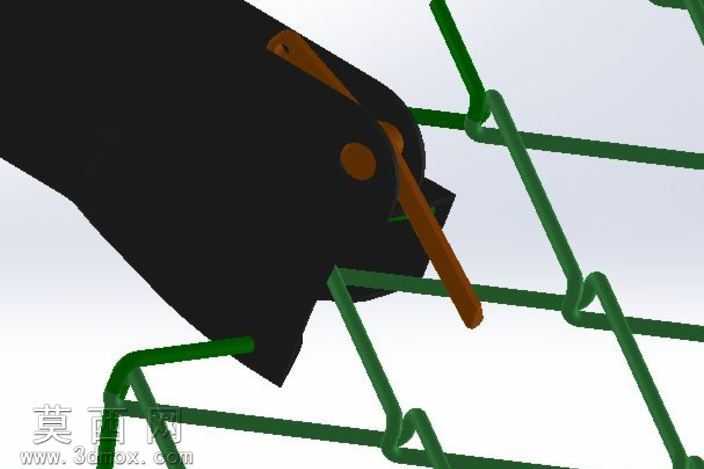

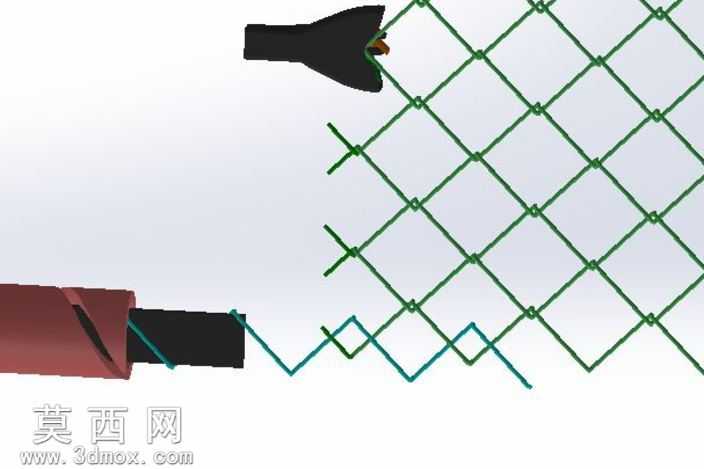

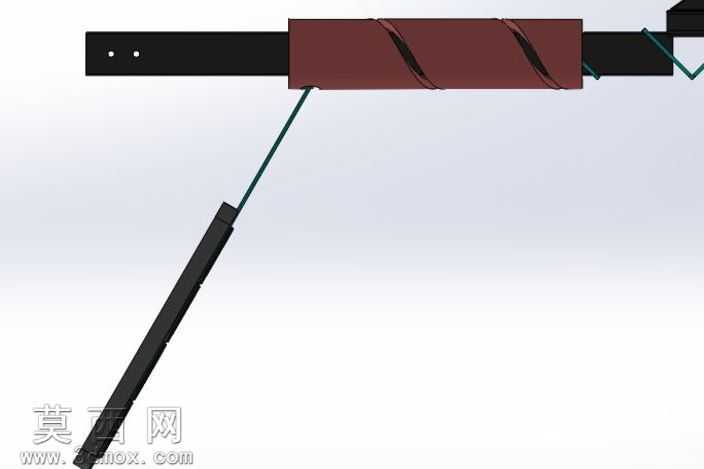

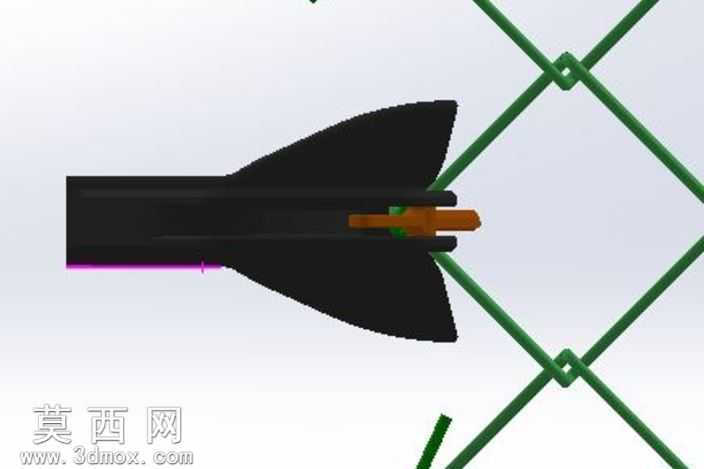

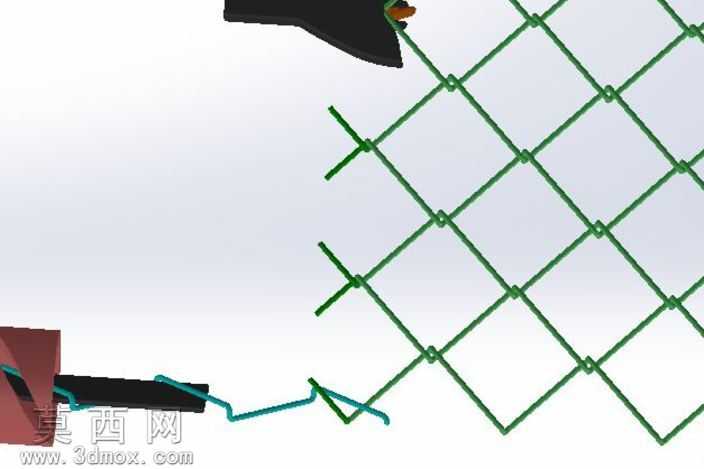

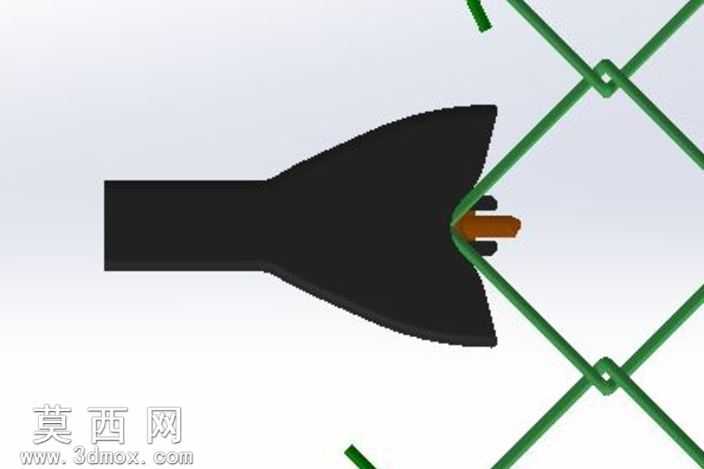

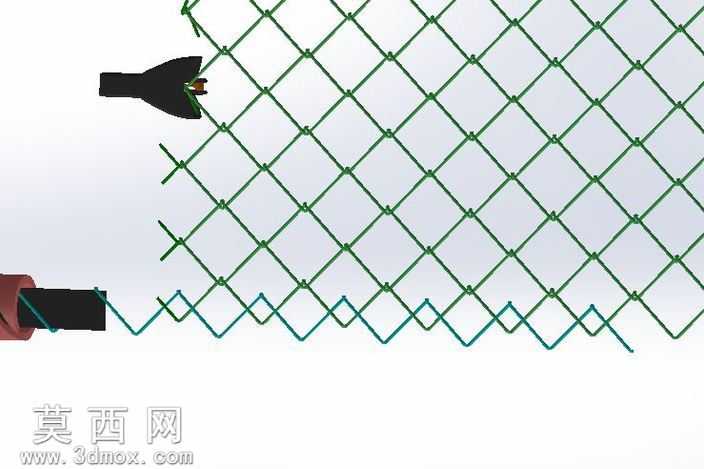

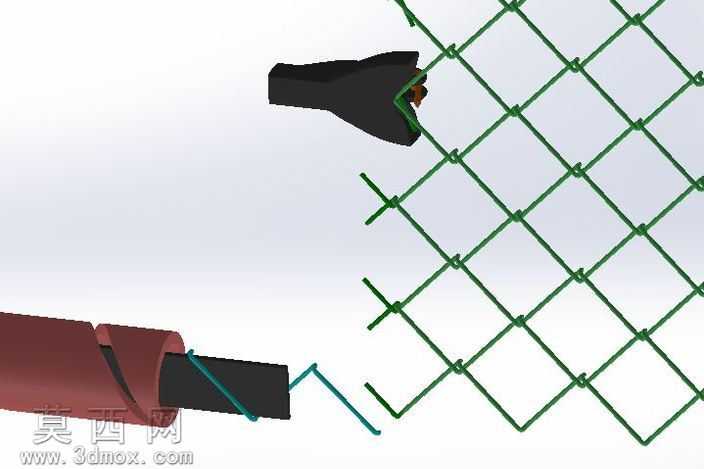

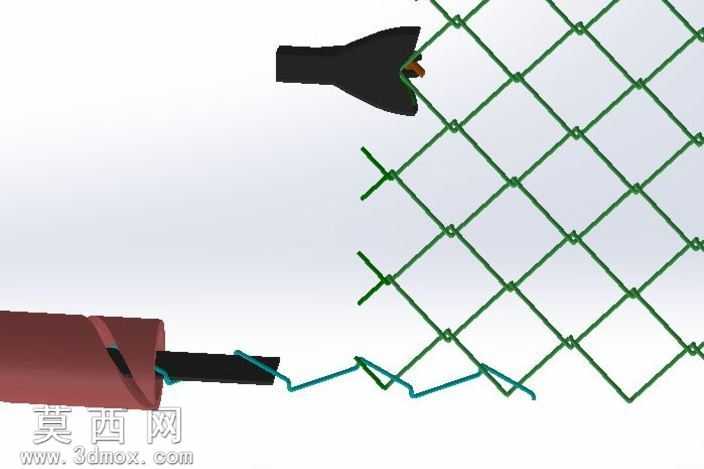

该三维模型采用SolidWorks完成全参数化建模，完整还原了菱形防护网编织生产设备的核心作业结构，建模过程中对各功能部件的装配关系、运动干涉情况做了全面校验，确保整体结构符合实际生产设备的运行逻辑。模型重点呈现了线材送进、扭编成型、网面输出三个核心功能模块，送线模块包含多组定位导向辊与张力调节结构，建模时对辊轮的同轴度、安装间隙做了精准还原，可直观呈现金属线材从原料端平稳输送至成型工位的路径；扭编成型模块的核心螺旋成型轴、勾线端头采用实体建模还原，精准复刻了螺旋槽的导程、勾线端的咬合角度，能够清晰展示金属线材被扭转勾连、形成菱形网孔的作业原理；网面输出端的导向结构做了轻量化建模处理，可直观呈现编织完成的菱形网面连续输出的状态。材质渲染阶段，对金属辊轮、成型轴部件赋予了磨砂金属材质，还原工业设备金属构件的哑光质感，对输送的金属线材赋予了带轻微反光的镀锌材质，区分线材与设备主体的视觉差异，对设备基座部分赋予了深灰色金属烤漆材质，强化整体设备的工业厚重感，渲染过程中调整了环境光的照射角度，让各部件的结构轮廓、装配缝隙清晰可见，避免结构细节被光影遮挡。设计思路围绕菱形网连续编织的生产需求展开，将传统勾花网机的核心作业结构做了模块化拆分，既保留了设备实际运行的功能完整性，也通过简化非核心的外罩、电控部件，让核心编织结构的运作逻辑更直观，模型各部件均保留了可编辑的参数化特征，可根据不同线径、网孔尺寸的生产需求调整对应部件的尺寸参数，适配不同规格菱形防护网的生产工艺验证需求，整体建模精度可用于设备结构演示、生产工艺原理讲解以及后续的优化改型参考。
