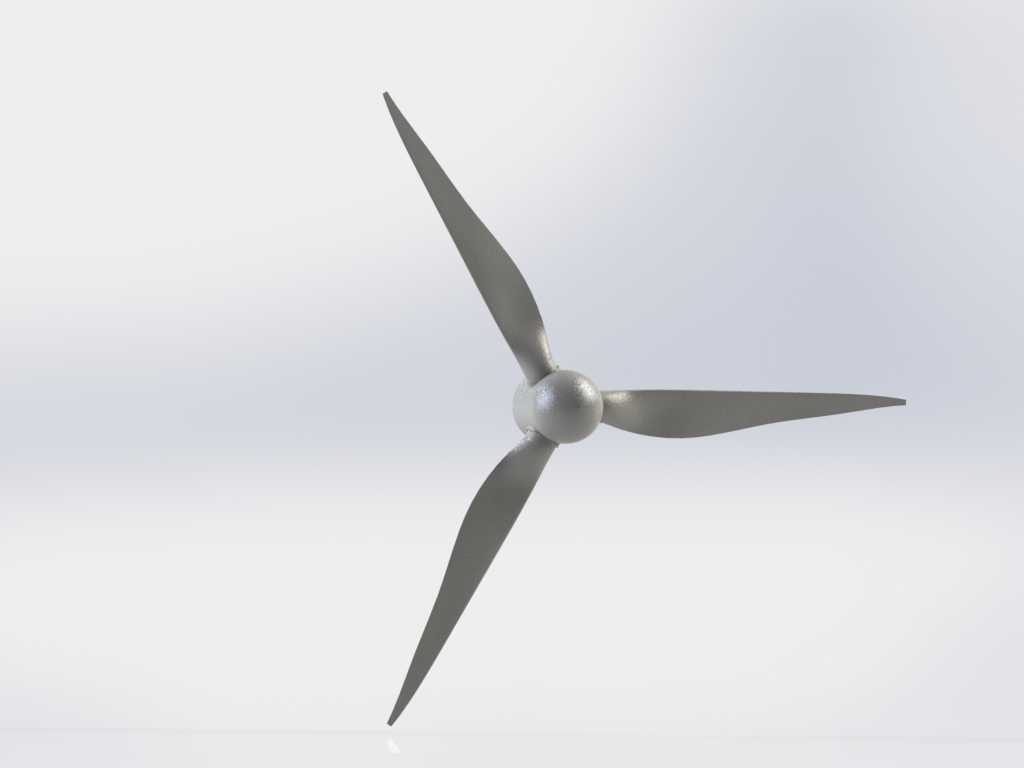

NACA4412翼型三叶片风力涡轮机转子结构

　　在分布式风能利用场景中，小型水平轴风力涡轮机的风轮设计直接决定整机的风能捕获效率与运行稳定性，本次呈现的三叶片风轮结构采用经典NACA4412翼型作为叶片截面基准，适配低风速区域的户用离网供电、小型风光互补系统、野外监测设备供电等常见应用场景。从实际运行逻辑来看，风轮作为风力涡轮机唯一的能量捕获部件，需要在来流风速波动、风向频繁变化的户外工况下保持稳定的气动输出，既要在额定风速区间内尽可能提升升阻比，也要在强风工况下通过叶片的气动外形实现被动失速限速，避免转速过高损坏后端的发电与传动部件。

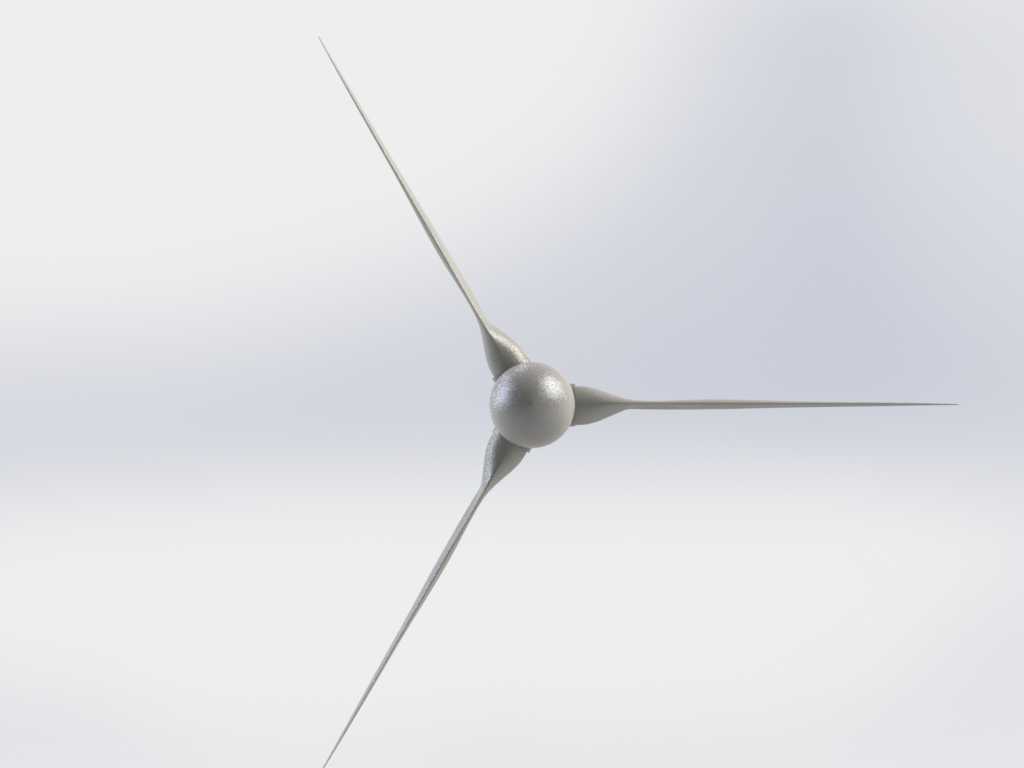

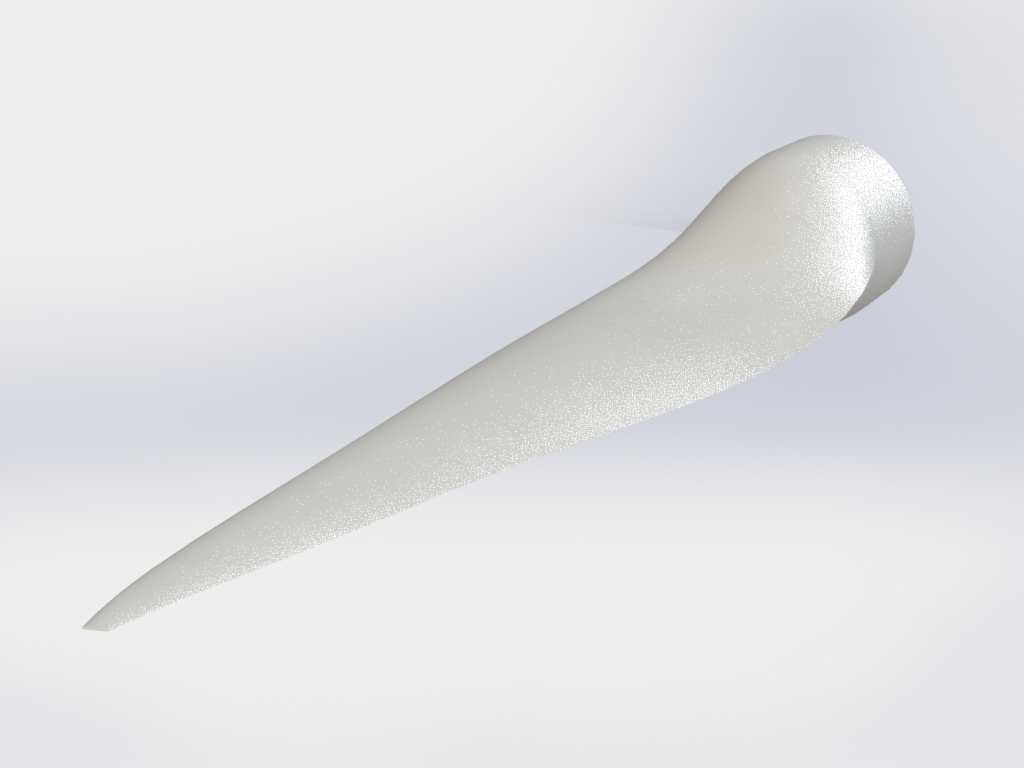

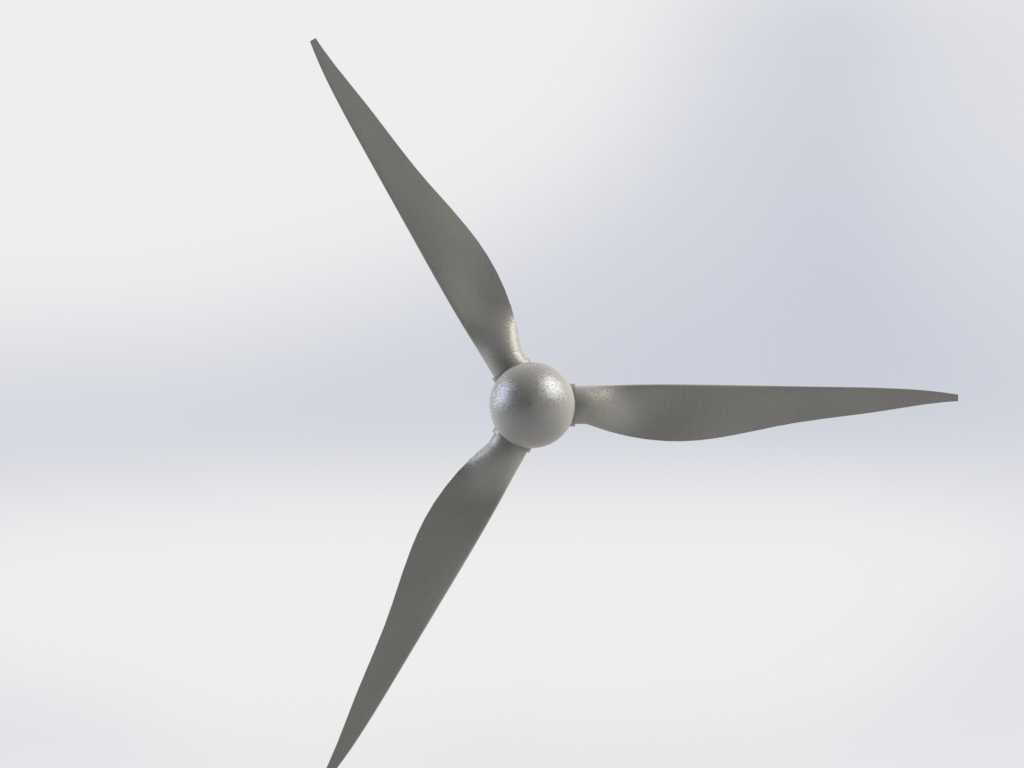

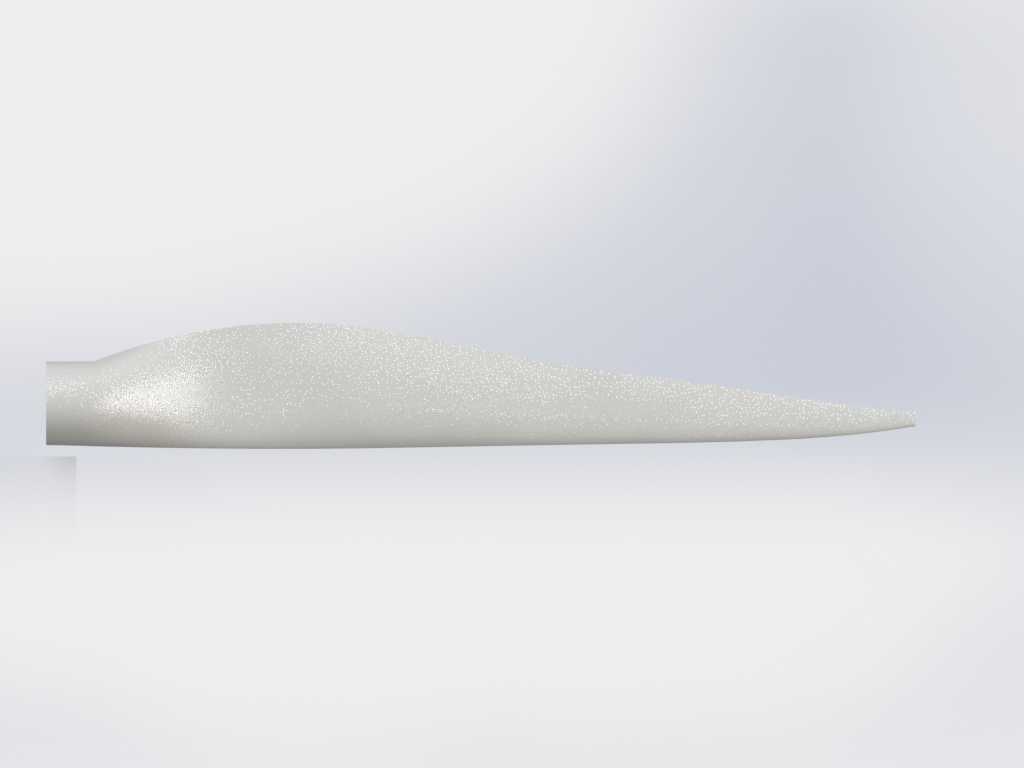

　　设计过程中首先确定了三叶片的布局形式，相比两叶片结构，三叶片风轮的动平衡特性更优，运行过程中的轴向振动与气动噪声更低，更适合靠近人居场景的小型风电系统；相比四叶片及以上的多叶片结构，三叶片的整体重量更轻，启动风速阈值更低，在年均风速3-6m/s的低风速区域也能顺利切入运行。叶片沿展向采用变弦长、变扭角的设计逻辑，从叶根到叶尖，翼型弦长逐步收窄，安装扭角逐步减小，匹配不同展向位置的实际线速度差异，让整个叶片在额定转速下各截面都能处于最优攻角区间，避免叶根区域因线速度过低出现气流分离，同时抑制叶尖区域的涡流损耗。

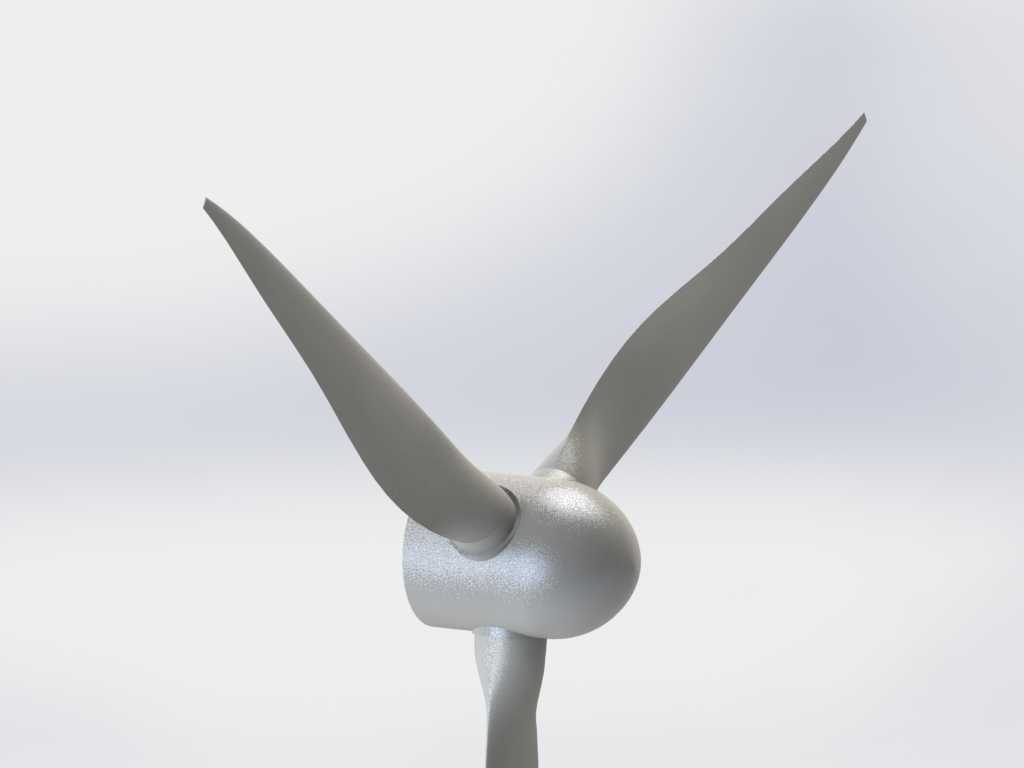

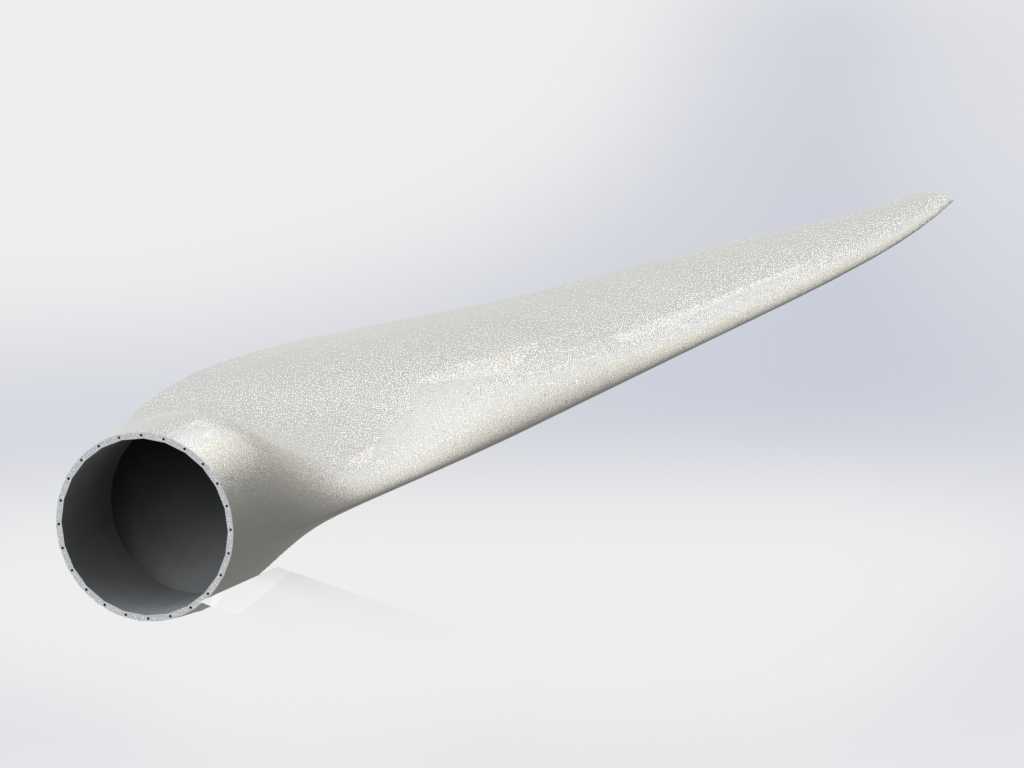

　　叶根位置采用圆弧过渡结构与轮毂整流罩衔接，整流罩采用流线型椭球外形，既可以降低风轮旋转时的中心扰流阻力，也能为内部的轮毂连接结构、变桨机构预留安装空间，若为定桨距机型，该整流罩也可直接覆盖叶根的法兰连接部位，减少户外雨水、沙尘对连接紧固件的侵蚀。叶片与轮毂的连接界面采用预埋螺栓套的结构形式，安装时可直接通过螺栓将叶片根部法兰与轮毂的安装座锁紧，安装边界上，叶根连接法兰的节圆直径需匹配对应功率等级轮毂的安装孔位，叶片整体展长需适配整机的塔架高度，避免叶尖旋转时与塔架发生干涉，通常叶尖与塔架的最小安全间隙需控制在叶片展长的10%以上，抵消强风下叶片的挠性变形量。

　　从气动特性来看，NACA4412翼型属于低速高升力翼型，最大升力系数较高，失速特性平缓，非常适合小型风力涡轮机的运行工况，叶片表面的光滑度公差需控制在Ra1.6以内，避免表面凸起或凹陷引发提前的气流分离，降低风能利用效率。在实际选型匹配时，该尺寸的风轮通常适配1-3kW级别的小型永磁同步风力发电机，额定转速区间在300-500rpm，对应的额定风速为10-12m/s，切入风速约3m/s，切出风速约25m/s，可覆盖国内大部分低风速区域的风能资源条件。

　　结构强度层面，叶片主体可采用玻璃钢模压成型或铝合金数控加工成型，叶根区域做局部加厚处理，承受旋转过程中的离心载荷与气动弯曲载荷，在极限风速下，叶片的最大变形量需控制在允许范围内，避免与塔架或其他部件发生碰撞。轮毂部分采用铸铝材质一体成型，兼顾结构强度与轻量化需求，整体旋转部件的动平衡精度需达到G6.3等级以上，降低长期运行过程中的轴承磨损与振动噪声。在实际安装场景中，该风轮结构可直接替换同功率等级老旧风机的损坏风轮，也可作为小型风电教学实验台的核心气动部件，用于测试不同翼型、不同叶片数量下的风能捕获效率，为风电相关的结构设计、气动优化教学提供实物参照。
