不锈钢拱形双孔管线固定管夹结构

　　做设备布管设计的时候，这类拱形固定夹的使用频率其实比很多人想象的要高，尤其是在户外工况、有防腐要求的流体管路布设场景里，从轨道交通沿线的气路管线固定，到户外成套设备的线缆、小通径液压管路排布，都能见到这类结构的身影。很多刚入行的结构设计师容易在选固定件的时候只看承重参数，忽略安装边界和管路适配的细节，最后要么装的时候干涉，要么长期使用后出现管路磨损、固定件松动的问题。

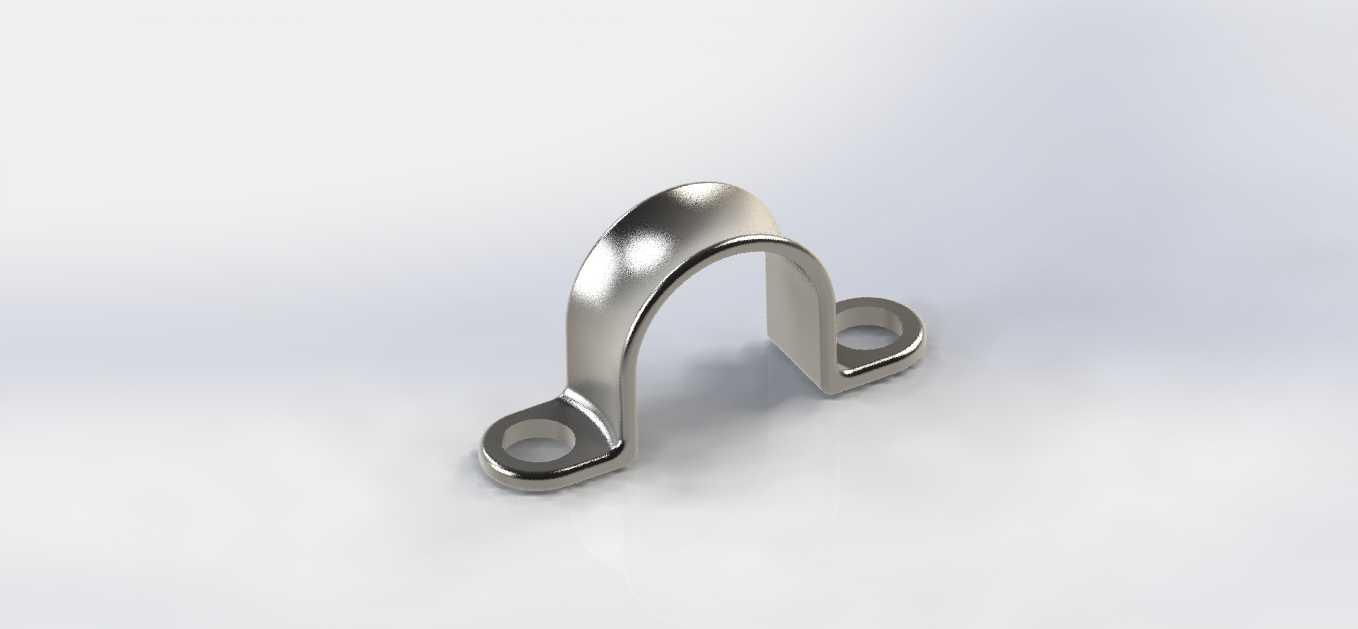

　　先从实际用途说，这个零件核心作用是把圆形截面的管线——不管是气路软管、小口径金属油管，还是穿线用的护线套管——牢牢贴合在安装基面上面，拱形的内弧面完全和管线外圆匹配，不会像直角固定片那样出现线接触压伤管线外壁的情况，两个带安装孔的支脚平贴安装面，受力的时候载荷是均匀分散在两个固定点上的，不会出现单点受力把安装基面拉变形的问题。之前做地铁配套设备的布管设计时，就专门选过类似结构的固定夹，因为隧道内的管线长期有振动，普通的单侧固定卡子用久了容易松脱，这种双支脚拱形结构的抗振性能要好很多，而且不锈钢材质本身抗锈蚀，不用做额外的表面防腐处理，适合潮湿、有凝露的工况。

　　说到设计思路，这个零件的结构其实是典型的冲压成型五金件，没有多余的机加工工序，整个主体是一块板材通过落料、冲孔、压弯三道核心工序做出来的，量产的时候成本控制优势很明显。拱形部分的弯曲半径是严格匹配所适配管线的外径做的，设计的时候要注意弯曲处的圆角不能太小，不然冲压的时候外侧材料容易拉裂，内侧也会出现起皱的问题，而且内弧面的粗糙度要控制好，不能有尖锐的冲裁毛刺，不然长期和管线摩擦，很容易磨穿管壁造成泄漏或者线缆破损。两个支脚的安装孔是沉孔设计吗？不对，看模型的结构是平孔，孔的大小要适配常用的自攻螺丝或者机牙螺丝的外径，孔中心到拱形根部的距离要留够扳手或者电批的操作空间，很多新手设计的时候把孔开得太靠近弯边，最后打螺丝的时候批头碰着拱形部分，根本没法垂直拧螺丝，安装效率特别低。

　　再讲尺寸和安装边界的问题，这类固定夹的核心尺寸参数有几个：首先是拱形部分的内通径，这个直接决定了能固定的管线最大外径，选的时候要留0.5到1毫米的间隙，不能卡得太死，不然管线受热膨胀的时候会被夹变形；然后是两个安装孔的中心距，这个尺寸要和安装基面上的预开孔位置严格对应，中心距做偏了，现场安装的时候螺丝穿不进去，强行拧的话会把固定夹拉变形，失去固定作用；还有支脚的平面度，这个很容易被忽略，冲压之后如果支脚翘曲，贴在安装面上的时候会有缝隙，螺丝拧紧之后固定夹会有内应力，长期受振动的话螺丝容易松，甚至固定夹本身会从弯边处断裂。安装的时候还要注意，两个固定螺丝的拧紧力矩要一致，不能一边拧得特别紧一边松，不然拱形部分会歪，管线固定之后受力不均，时间长了会从单侧磨损。

　　另外这种结构的固定夹和普通的喉箍不一样，喉箍是抱紧式的，适合需要密封或者管线有轴向窜动的场景，而这种拱形夹是限位式固定，主要限制管线的径向位移，不会把管线箍得太紧，适合固定那些不能承受太大径向挤压力的软管，比如气动系统里的PU管，夹太紧的话会影响气路通径，造成气压损失。还有在有高低温变化的工况下，管线本身会有热胀冷缩的伸缩量，这种固定夹的固定方式允许管线有微小的轴向窜动，不会把管线拉脱。之前做户外光伏设备的线缆固定时，就对比过几种固定方案，用扎带的话两三年就老化脆断了，用这种不锈钢拱形夹，使用寿命和设备主体是一致的，后期几乎不用维护，算下来全生命周期成本反而更低。

　　设计这类零件的三维模型的时候，还要注意冲压工艺的可行性，比如弯边的高度不能低于板材厚度的两倍，不然压弯的时候成型不稳定，尺寸公差不好控制；安装孔的边缘到板材边缘的距离也要大于板材厚度，不然冲孔的时候边缘容易崩裂，零件的强度也不够。还有表面处理，如果是用普通冷轧板做的话需要做镀锌或者喷塑，但如果是用在食品加工、户外高腐蚀场景，还是选304不锈钢材质的更稳妥，就像这个模型展示的金属质感，就是不锈钢抛光后的效果，本身的金属强度足够，防腐性能也能满足多数工业场景的要求。

　　很多人觉得这种小五金件没什么技术含量，其实在整套设备里，固定件的可靠性直接影响整套系统的运行稳定性，之前遇到过因为管夹选得不对，设备运行的时候振动把油管磨破，液压油泄漏造成停机的事故，损失比那几百个管夹的成本高几百倍。所以做结构设计的时候，哪怕是这么一个小的固定夹，也要从工况、安装、工艺、维护全方面考虑，不能随便找个差不多的模型就用，要核对每个尺寸是否适配自己的设计场景，安装空间是否足够，材质是否符合使用环境的防腐要求，这样才能保证整套设备运行的可靠性。
