船用不锈钢甲板眼板系固配件

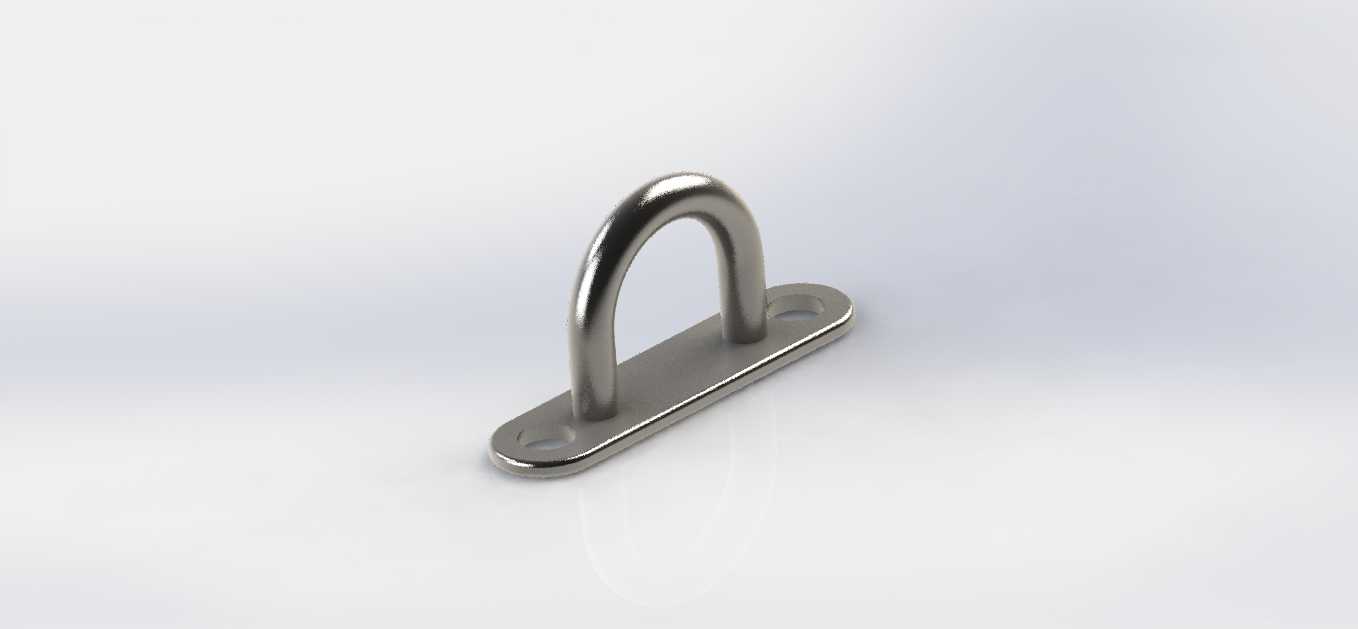

　　在船舶甲板舾装作业场景里，这类U型带座眼板是高频使用的系固承载构件，日常承担着缆绳临时系泊、甲板货物绑扎固定、检修作业时安全绳挂点、小型船用设备临时挂载等多重功能，是船舶甲板区域不可或缺的基础五金构件。从实际使用工况来看，这类构件长期暴露在海洋高盐雾、高湿度的强腐蚀环境中，同时还要承受风浪颠簸带来的交变载荷冲击，因此设计阶段首先要考虑的就是材质的耐蚀性与结构的抗疲劳性能，主体采用不锈钢材质一体成型，避免焊接结构带来的应力集中与焊缝腐蚀隐患，U型弯弧段做了平滑过渡处理，没有尖锐棱角，既可以减少缆绳、绑带在受力时的磨损，也能避免应力集中导致的构件断裂风险。

　　从结构设计逻辑来看，底座采用长条形平板结构，两个安装孔对称分布在U型环的两侧，安装时可以根据甲板基座的实际布局选择螺栓紧固或者焊接固定两种方式，平板底座与安装面完全贴合，受力时载荷可以均匀分散到整个安装接触面，不会出现局部应力过大压损甲板铺装层的问题。U型环的内净空尺寸经过反复校核，既可以满足常规直径化纤缆绳、钢丝绳的穿绕需求，也能适配标准卸扣的连接尺寸，不会出现卡滞或者间隙过大导致的连接晃动问题。弯弧段的曲率半径经过优化，在保证整体结构强度的前提下，尽可能降低了构件的整体重量，不会给甲板带来额外的冗余载荷。

　　实际安装作业时，需要注意安装面的平面度误差不能超过0.5mm，否则底座贴合不严会导致受力时单侧螺栓承受过大剪切力，长期使用容易出现螺栓断裂或者底座变形的问题。如果采用螺栓安装方式，需要搭配不锈钢防松垫圈与锁紧螺母，避免船舶航行时的持续振动导致螺母松脱；如果采用焊接安装，需要在底座四周做连续角焊，焊脚高度不小于底座板材厚度的0.7倍，焊后要对焊缝做打磨钝化处理，消除焊接应力的同时提升焊缝区域的耐蚀性能。

　　从使用场景的适配性来看，这类眼板不仅可以用在民用船舶的甲板区域，也可以适配游艇、作业趸船、海上浮动平台的系固需求，甚至在港口码头的临时系泊点、重型设备运输的绑扎挂点场景下也能通用。设计时没有设置多余的冗余结构，整体造型简洁流畅，没有容易积藏积水、盐垢的死角，日常维护时只需要定期检查固定件的紧固状态与表面腐蚀情况即可，不需要复杂的保养工序。构件的边缘全部做了倒圆角处理，不会划伤作业人员的手部或者缆绳表面，U型环的高度经过优化，既不会因为过高导致人员通行时绊倒，也不会因为过矮导致穿绕缆绳、卸扣时操作不便。

　　在载荷传递路径的设计上，U型环承受的拉力会通过两个根部垂直传递到底座平板上，再通过两个安装点均匀分散到安装基座，整个传力路径没有转折，应力分布均匀，经过有限元校核，在额定载荷下最大应力出现在U型环的弯弧顶部，远低于材质的屈服强度，安全系数满足船舶舾装件的相关规范要求。底座的厚度与U型环的杆径做了匹配设计，不会出现底座强度不足先于U型环变形的问题，整体结构的等强度设计可以最大化利用材料性能，避免不必要的材料浪费。
