雷诺汽车发动机油泵传动齿轮结构

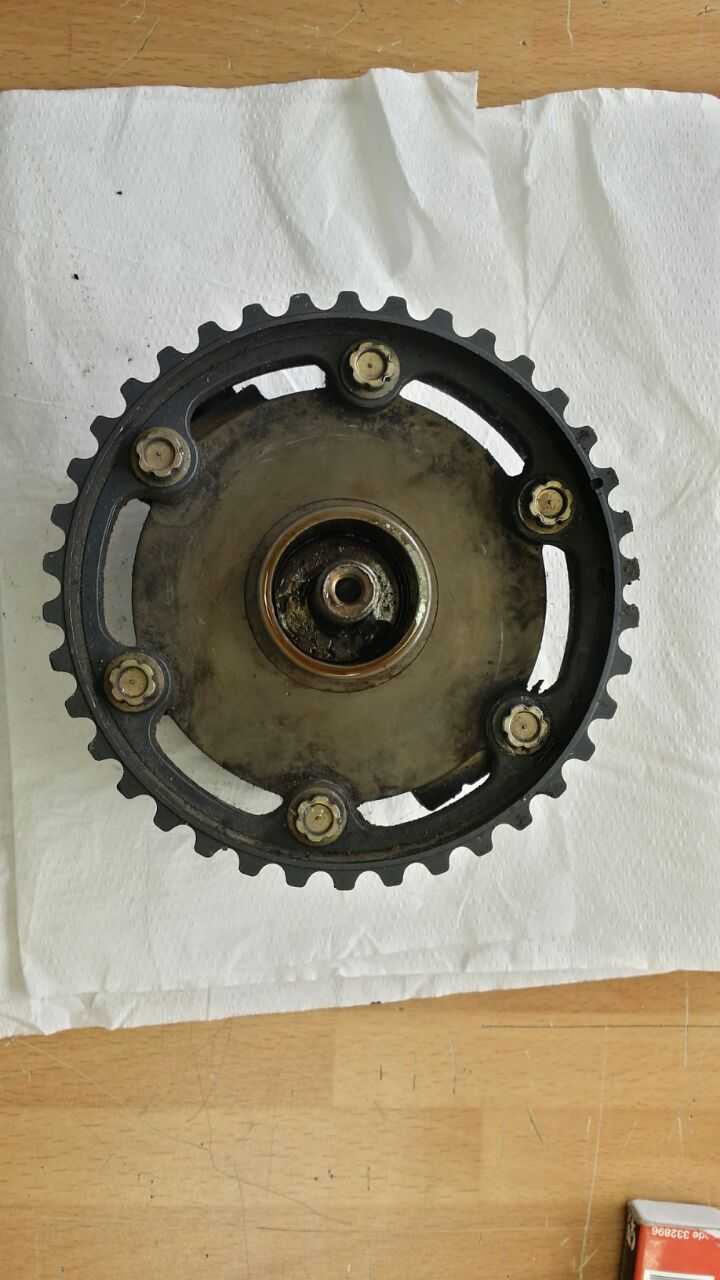

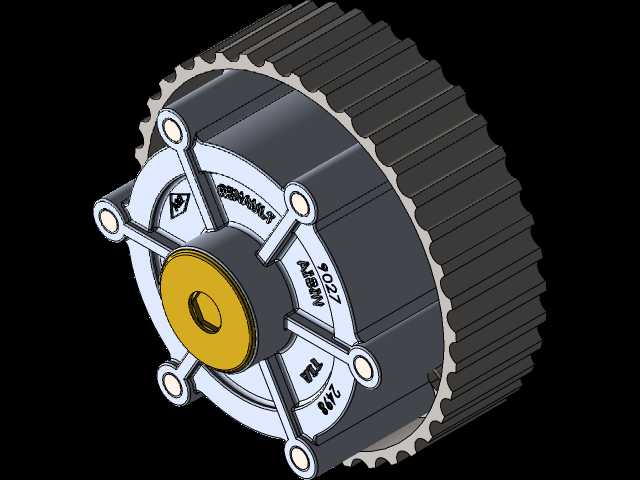

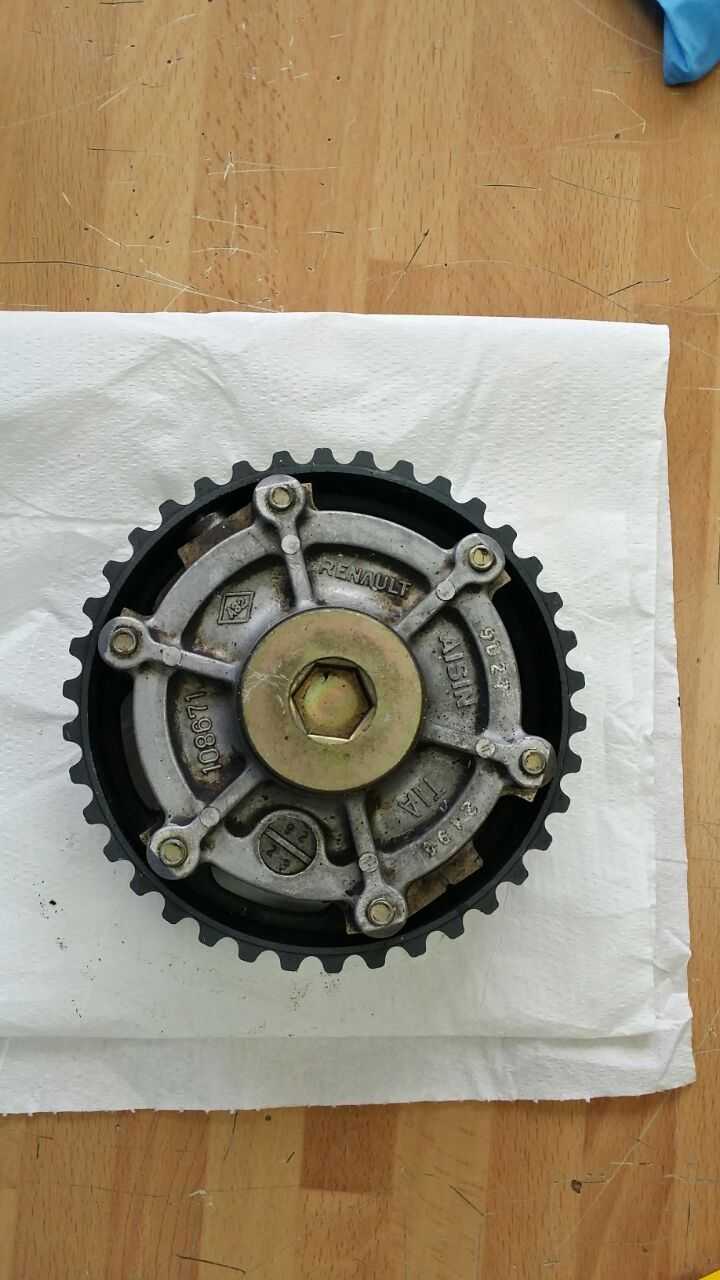

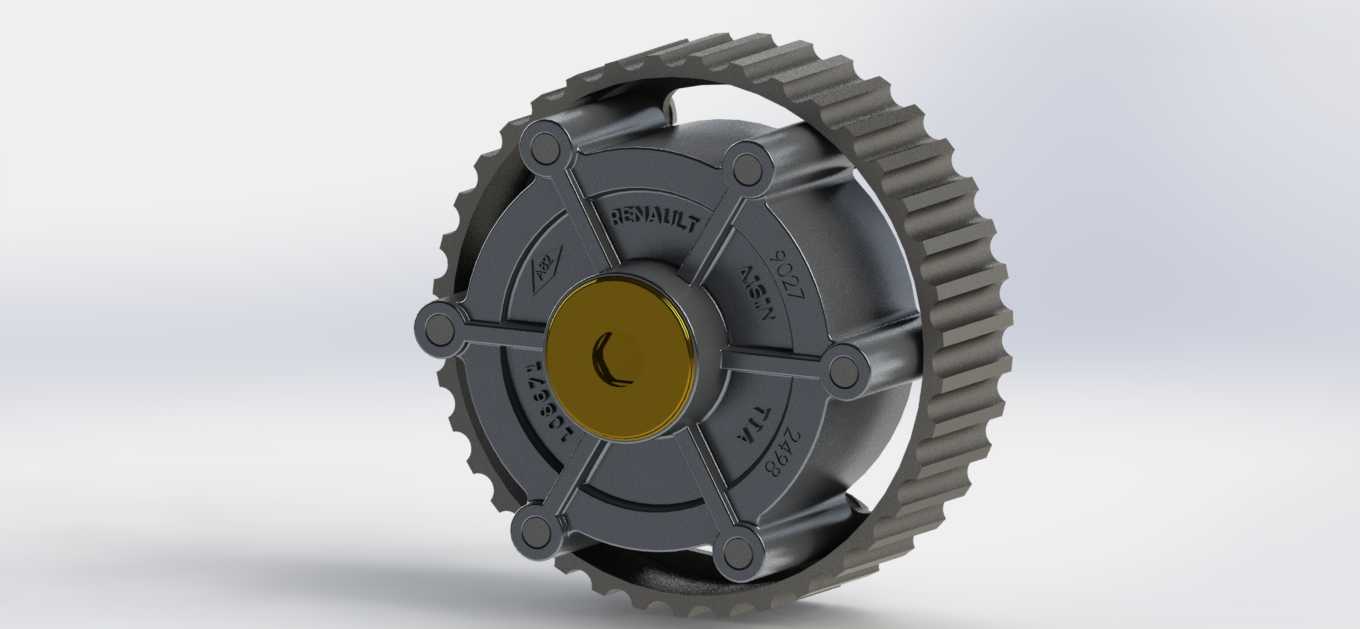

　　辐条部分采用六辐对称布局，每根辐条的衔接位置都设置了圆形凸台结构，这些凸台一方面是注塑或压铸成型时的工艺定位点，另一方面能分散辐条与外圈、轮毂衔接处的应力，避免发动机启停瞬间的扭矩冲击造成辐条根部开裂。齿轮外圈的齿形为圆弧齿同步带齿，和传统渐开线齿轮不同，这种齿形和同步带的啮合接触面积更大，传动过程中无滑动，传动比恒定，同时能适应一定的安装中心距偏差，对发动机舱内的装配公差容忍度更高，适合乘用车发动机舱内紧凑布局下的安装需求。从安装边界来看，该齿轮的轴向厚度需要匹配油泵壳体与正时罩盖之间的预留间隙，装配后端面与壳体之间的间隙控制在0.2-0.5mm区间，既避免运转过程中出现端面摩擦，又能防止齿轮轴向窜动量过大导致同步带跑偏。这款齿轮是雷诺车型燃油供给系统中油泵的核心传动部件，日常工况下需要持续承受发动机舱内的高低温交变环境，同时匹配机油泵的恒定转速输出需求，在发动机运转全周期内承担动力传递与油泵驱动的核心作用，直接决定燃油供给系统的压力稳定性与供油效率。从结构设计来看，该齿轮采用带辐条的盘式结构，外圈为同步带啮合齿形，齿廓经过修形处理，能降低与同步带啮合过程中的冲击噪音，同时减少齿面磨损，延长传动副的使用寿命。中心的金色轴套区域是与油泵轴配合的安装位，轴套与齿轮本体采用过盈配合设计，保证高速运转下不会出现相对滑移，轴孔的公差带严格按照过渡配合要求设定，既保证装配时的压装可行性，又能控制运转过程中的径向跳动量，避免油泵轴出现偏磨。

　　齿轮的径向尺寸需要和周边的张紧轮、其他正时传动件保持足够的安全间隙，最小间隙不小于8mm，避免发动机运转过程中振动导致部件干涉。在实际应用场景中，该齿轮随发动机曲轴通过同步带驱动，转速与发动机转速保持固定传动比，持续驱动机油泵建立油压，为发动机各润滑部位供给压力机油，同时部分机型中该齿轮还会集成转速信号触发结构，为发动机ECU提供油泵转速反馈信号，用于燃油喷射量的修正计算。设计过程中需要重点考虑齿轮的动平衡性能，由于其工作转速区间覆盖发动机怠速到最高转速的全范围，最高转速可达每分钟六千转以上，因此在结构设计时六个辐条的质量分布完全对称，成型后还会进行动平衡校正，剩余不平衡量控制在允许范围内，避免高速运转时产生振动导致同步带磨损加快、

　　轴承负荷增大。齿部的参数设计需要匹配配套同步带的节距、齿高参数，保证啮合时齿面与带齿的接触均匀，不会出现偏载情况，同时齿顶部分做了倒角处理，方便同步带的装配，也能减少同步带侧边的磨损。轮毂部分的标识区域预留了品牌、零件号的刻印位置，方便生产装配过程中的零件识别与售后维修时的配件核对，这些刻印标识采用凹刻工艺，不会突出齿轮端面，避免运转过程中与周边部件产生刮擦。在材料选择上，这类齿轮通常采用玻纤增强尼龙材质或者粉末冶金材质，玻纤增强尼龙材质重量轻、自润滑性能好，运转噪音低，适合乘用车的静音需求；粉末冶金材质强度更高，耐高温性能更好，适合高负荷的柴油机型使用，两种材质的选型都需要匹配具体车型的发动机功率与工况负荷。从建模逻辑来看，

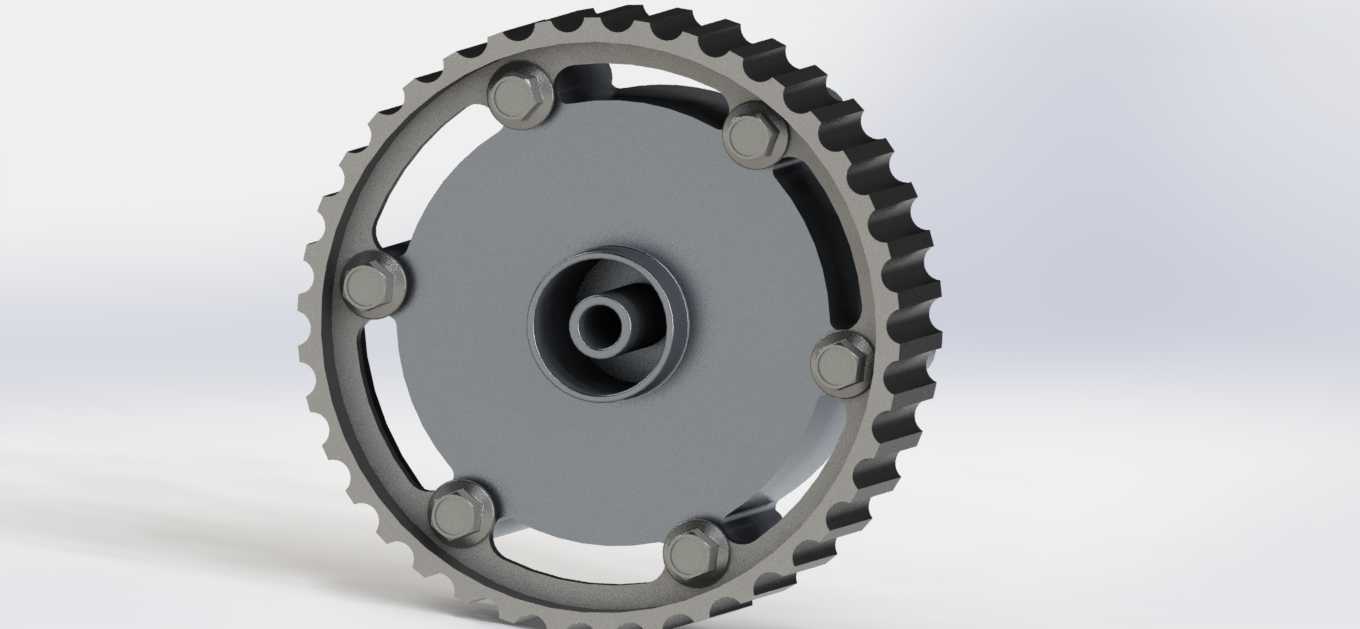

　　绘制该模型时首先需要确定中心轴孔的基准轴线，以此为基准绘制轮毂、辐条、外圈齿形的草图，齿形部分需要通过方程式驱动的曲线生成准确的圆弧齿廓，保证齿形参数与标准同步带匹配，之后通过拉伸、阵列等特征生成整体结构，再对各衔接位置做圆角处理，消除应力集中点，最后添加各部位的细节特征比如凸台、标识刻印区域。需要注意的是，辐条与外圈、轮毂衔接处的圆角半径不能过小，否则会造成应力集中，在长期交变扭矩作用下容易出现疲劳断裂，同时圆角也不能过大，避免与周边的其他结构产生干涉。实际装车验证阶段，该齿轮需要通过十万次启停循环测试、全速段连续运转耐久测试、高低温环境下的性能测试，保证在-40℃到120℃的工作温度区间内不会出现变形、开裂、齿面过度磨损等问题，同时传动噪音控制在整车NVH要求的范围内，不会在驾驶舱内产生明显的异响。
