小型单体风帆竞赛帆船结构设计

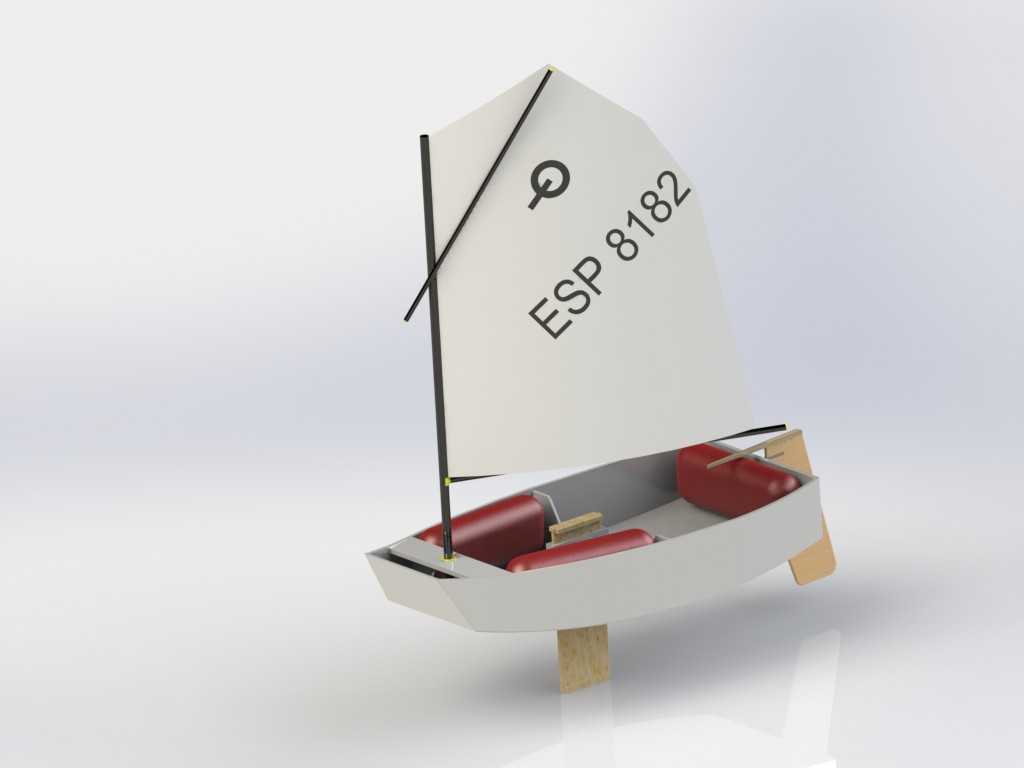

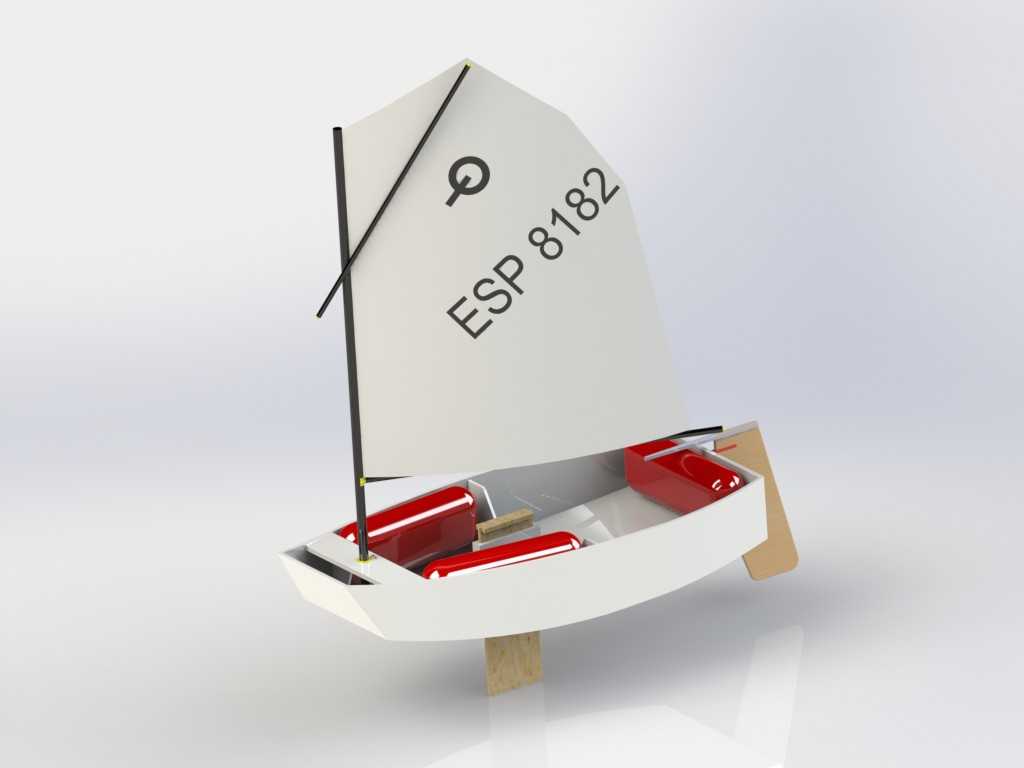

　　这款小型单体风帆结构的设计，核心面向静水航模竞赛、青少年航海模型教学场景做适配，整体结构围绕低风阻航行、重心稳定、易装配调试三个核心需求展开，没有冗余的装饰性结构，所有外露部件都直接服务于航行性能。从结构布局来看，船体采用浅V型平底设计，这种线型在近岸静水、小型竞赛水池环境里，既能降低航行时的兴波阻力，也能保证浅吃水状态下的航向稳定性，船体内部预留了两个对称的配重安装位，可根据不同赛场的风力等级调整配重块的固定位置，在3-6级风的竞赛环境下，通过调整配重前后位置，能将船体横倾角度控制在12度以内，避免侧翻风险。风帆部分采用单桅三角帆布局，帆面通过上下两个固定点与桅杆连接，帆面后缘设置了可微调的拉索固定点，

　　航行前可根据实时风向调整帆面的张紧度与迎风角度，相比多帆结构，单三角帆的操控逻辑更简单，调试容错率更高，很适合入门级竞赛选手快速上手，桅杆采用薄壁空心杆件设计，在保证结构强度的前提下尽可能降低上部结构重量，避免整船重心过高带来的稳性下降问题。船尾的悬挂式舵板采用快拆结构，通过船体尾部的卡槽直接固定，不需要额外的紧固件，日常收纳、运输时可以快速拆下舵板减少整体占用空间，舵板的入水深度做了限位设计，安装到位后舵板下缘与船底的距离固定，不会因为航行中的水流冲击出现移位，保证舵效的一致性。船体两侧的舷边做了内收的圆弧过渡，一方面能减少航行时甲板上浪的情况，另一方面也能降低侧风作用在船体侧面的风阻，船体内部的舱室做了简单的分隔，

　　前部预留了遥控接收设备、动力电源的安装位，中部为配重安装区，后部直接连通舵机安装位，布线空间充足，不会出现线路干涉舵面转动的问题。从安装边界来看，整船装配完成后的总长度控制在400mm级别的竞赛规则要求范围内，桅杆最高点距离船底的高度不超过300mm，符合多数青少年航海模型竞赛的尺寸限制要求，所有部件的连接都采用卡扣加少量定位螺丝的方式，不需要复杂的粘接工序，普通爱好者按照结构对位就能完成整机组装，装配过程中不需要特殊的定制工装，常规的十字螺丝刀、尖嘴钳就能完成全部调试工作。在实际使用场景中，这款结构除了用于航模竞赛之外，也可以作为高校船舶工程专业的流体力学教学演示模型，通过调整帆面角度、配重位置，可以直观展示风帆受力、船体稳性、

　　舵面效应对航行状态的影响，相比纯理论教学，实体结构的演示效果更直观。结构设计阶段就考虑了不同加工方式的适配性，船体外壳如果采用3D打印制作，可以拆分为上下两个壳体分别打印后拼接，壁厚设置为1.5mm就能满足日常使用的强度要求，如果采用玻璃钢糊制工艺，也可以直接将三维模型拆分后制作简易模具，不需要额外做结构修改。帆面的固定结构没有采用复杂的滑轮组，而是直接通过桅杆上的定位槽固定拉索走向，减少了活动部件的数量，降低了日常使用中的故障概率，即使在长时间的竞赛航行过程中，也不会出现帆索脱落、卡滞的问题。船体底部的两个木质支撑脚是静态展示用的辅助结构，航行时可以直接拆下，不会影响船体的水动力线型，支撑脚的安装位设置在船体重心的前后对称位置，静态放置时能保证整船平稳站立，不会出现前倾或者侧翻的情况。
