小型手动型材折弯作业工装结构设计

　　在小型五金加工、户外铁艺制作、家装金属构件加工这类零散小批量型材折弯作业场景里，大型数控折弯设备往往存在占地大、调试周期长、单件加工成本高的问题，手动型材折弯工装恰好填补了这一作业场景的空白，不需要外接动力源，单人即可完成操作，适合加工扁铁、细圆钢、薄铝型材这类小截面金属型材，完成90度以内任意角度的折弯成型作业。

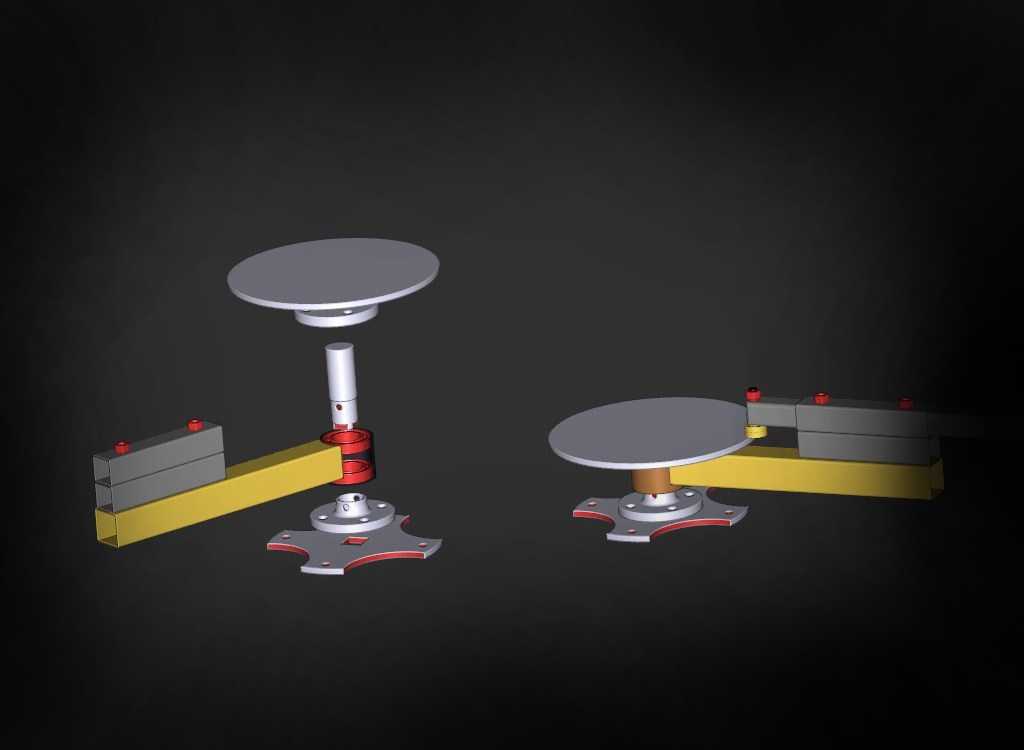

　　这套手动折弯工装的结构设计完全围绕手动作业的发力特性做适配，整体采用分体式基座布局，核心作业单元包含回转工作台、定位挡块、长力臂操作杆、型材夹持模块几个部分。回转工作台通过底部的止推轴承与基座连接，转动阻尼控制在单人手臂发力可顺畅驱动的区间，既不会因为阻尼过小出现折弯过程中工作台窜动，也不会因为阻尼过大增加操作负荷。工作台表面设置了多组等距排布的定位孔位，可以根据待加工型材的截面宽度、折弯半径需求，快速更换不同直径的折弯成型模柱，适配不同的折弯内R要求，避免小半径折弯时型材外侧出现拉伸开裂的问题。

　　定位挡块采用可滑移式设计，通过T型槽与基座台面连接，锁紧后可以牢牢抵住待加工型材的非折弯段，防止折弯过程中型材出现轴向窜动导致折弯尺寸偏差。长力臂操作杆的长度经过力学测算，在折弯普通Q235材质、截面20*3mm扁铁的时候，单人施加正常手臂力量即可达到型材屈服极限，不需要额外加接延长杆，力臂与回转台的连接位置做了加强筋结构，反复受力也不会出现连接部位变形断裂的问题。夹持模块采用快速压紧结构，不需要额外工具，扳动压紧手柄即可将型材一端固定在回转工作台上，拆装工件的时间比传统螺栓压紧结构缩短70%以上，适合小批量零散加工的快节奏作业需求。

　　从安装边界来看，整套工装的基座底部预留了四个螺栓安装孔，可以直接固定在常规的钳工工作台面上，不需要做专门的设备基础，整体占地尺寸不到0.3平方米，即使是空间狭小的街边五金加工门店、家装施工现场也可以快速安装投入使用。基座整体采用厚钢板焊接后去应力处理，长期承受折弯反作用力也不会出现基座变形，保证折弯角度的一致性。

　　设计过程中特意规避了复杂的传动结构，整套设备没有易损的齿轮、液压密封件，日常维护只需要定期给回转轴承加注润滑脂即可，即使是没有设备维护经验的一线作业人员也可以轻松完成日常保养。作业时的操作逻辑也做了简化，操作人员只需要将待折弯型材穿入定位挡块与成型模柱之间的间隙，推到预设的长度刻度位置，扳动快速压紧手柄固定型材端部，之后向下扳动长操作杆带动回转台转动，即可带动型材沿着成型模柱完成折弯，到达需要的角度后松开操作杆，压紧装置自动复位，就可以取出成型后的工件，整个作业流程不需要复杂的参数设置，新员工经过十分钟左右的讲解即可独立操作。

　　针对不同材质的型材加工需求，这套工装的成型模柱做了圆角过渡处理，折弯过程中型材与模柱的接触为面接触，不会出现传统简易折弯工装的点接触导致型材表面压痕、划伤的问题，加工完成的工件折弯段圆弧过渡顺滑，不需要额外做表面打磨处理，对于表面质量要求较高的装饰类型材加工也能适配。另外在操作杆的末端套有防滑橡胶套，即使手上沾有切削液、金属碎屑也不会出现打滑脱手的问题，作业安全性有足够保障。基座台面上还蚀刻有长度刻度与角度标识，操作人员不需要额外借助钢卷尺、角度尺，就可以快速定位折弯长度、判断折弯角度，减少辅助测量的时间，提升单件加工的效率。

　　不同于大型折弯设备需要三相电源、专业操作人员，这套手动折弯工装完全依靠人力驱动，没有用电安全隐患，在没有供电的野外施工现场、临时加工作业点也可以正常使用，适配的作业场景更加灵活。结构上所有的连接部位都采用标准紧固件连接，出现零部件磨损的时候可以快速更换标准件，不需要专门定制非标配件，长期使用的维护成本极低。对于做防盗网加工、铁艺护栏制作、小型金属支架加工的从业者来说，这套工装可以替代传统的手工敲打折弯方式，大幅降低作业劳动强度，同时提升折弯成型的尺寸精度与外观一致性，避免手工敲打导致的型材变形、角度不准的问题。
