铝合金材质汽车部件注塑工装结构设计

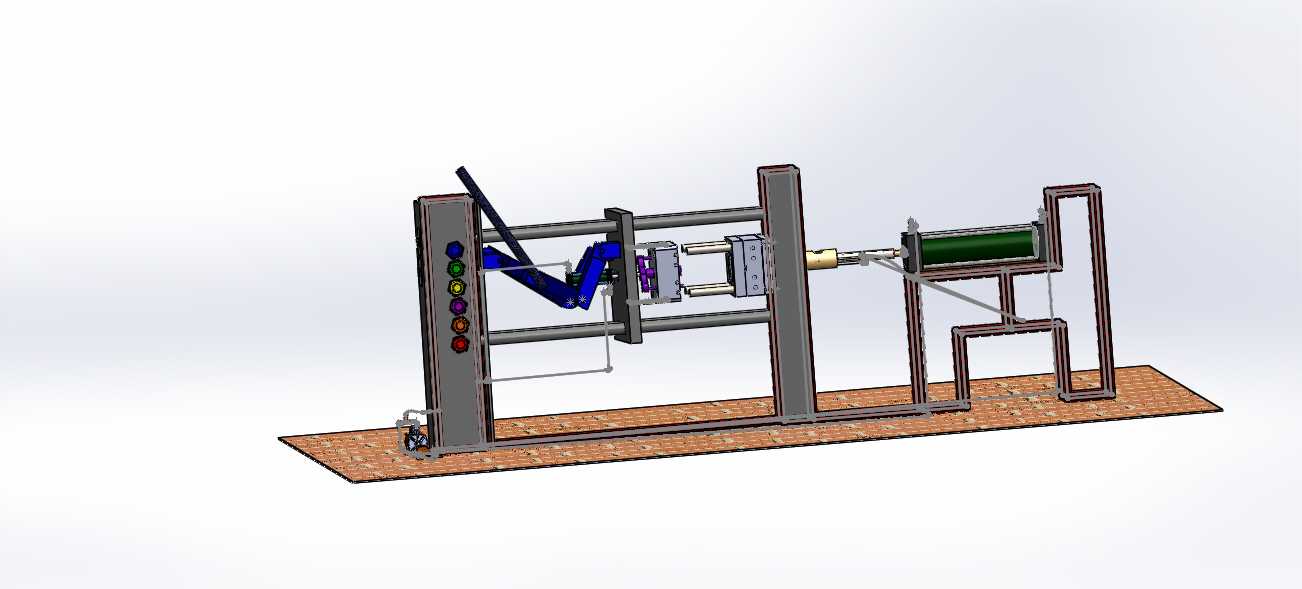

　　这套工装主体框架采用铝合金型材搭建，整体安装基准为底部带定位孔的铝合金安装底板，底板厚度适配常规工业铝型材配套脚杯与地脚螺栓的安装要求，可直接固定在车间装配工位的地面或标准工作台上，安装边界预留了两侧操作位的人员活动空间，左右两侧无突出的尖锐结构，避免操作人员上下料时发生磕碰。从结构布局来看，左侧立架集成了多色状态指示灯组，对应设备运行、故障、待料、完工四类工位状态，立架内侧设置了工件定位仿形座，仿形座的型面完全匹配待加工汽车注塑部件的外形轮廓，定位销采用硬质合金材质，与工件上的预制定位孔间隙控制在0.02mm以内，保证重复装夹的定位精度。中间的滑动导向单元采用双直线导轨搭配滚珠滑块的结构，滑动行程根据工件的装配压合距离设定，滑块上安装的压装执行端带有自适应浮动接头，可抵消压装过程中工件与压头的微小同轴度误差，避免压伤工件表面。右侧的动力单元采用气缸作为执行元件，气缸安装座通过角码与铝型材机架刚性连接，气缸输出端连接压头，压头的接触面镶嵌了聚氨酯缓冲垫，防止硬接触刮花铝合金工件的表面氧化层。

　　在实际生产场景中，这类工装主要用于汽车注塑类零部件的预装压合工序，比如车门内饰件的卡扣压装、线束固定座的铆接装配，适配小批量多批次的柔性生产需求，铝合金材质的机架相比传统钢制焊接机架重量降低60%以上，当产线需要调整工位布局时，两名操作人员即可完成整台设备的移位与重新固定，无需借助起重设备。设计过程中优先考虑了操作的人机工程学，工件放置位的高度距离地面900mm，符合站立操作的最佳作业高度，操作人员无需弯腰或抬手即可完成工件的取放，压装动作的触发采用双手启动按钮设计，按钮安装在工装前方的操作面板上，两个按钮间距大于300mm，必须同时按下才能启动压装动作，从结构上避免操作人员单手操作时被压头误伤的安全风险。

　　机架的型材连接全部采用标准工业铝型材配套的角码、螺栓与T型螺母，所有连接位置均预留了后期加装传感器的安装槽位，比如可在压装位加装压力传感器与位移传感器，实时监控压装过程的压力曲线与压入深度，当压装力超出设定阈值或压入深度不达标时，设备自动触发报警并退回初始位置，防止不合格品流入下一道工序。气路管线全部隐藏在铝型材的内部槽道内，外部仅预留气源接口与电磁阀组的安装位，管线排布整齐无外露，避免生产过程中管线被工件勾挂导致的设备故障。左侧的仿形定位座采用模块化设计，可根据不同型号的工件快速更换定位模块，更换过程无需拆卸机架主体结构，仅需松开四个固定螺栓即可完成定位座的替换，换型时间控制在10分钟以内，适配同系列不同规格产品的生产需求。

　　设备的整体宽度控制在1200mm以内，深度控制在800mm以内，占用的工位面积与标准装配工作台一致，不会额外占用车间的生产空间，底部安装板上预留了四个叉车孔位，当需要长距离转运时，可直接使用手动液压叉车插入孔位完成转运，无需额外打包。压装工位的两侧设置了透明亚克力防护挡板，挡板高度为400mm，既可以观察压装过程的运行状态，又能防止压装过程中工件意外弹出伤及操作人员。所有铝合金结构件的表面均做了阳极氧化处理，表面硬度达到HV300以上，日常生产过程中不易被工件刮花，长期使用也不会出现锈蚀问题，维护成本远低于钢制焊接结构的工装。
