工业排气焊臂配套风扇安装支架结构

　　在车间焊接作业场景中，焊烟的局部收集一直是工位环境治理的核心环节，这类适配Armoflex 160/300规格的排气臂安装结构，正是为工位级焊烟捕集装置提供稳定的承载与定位支撑。不同于整体式排风管道，这类悬臂式排气结构需要兼顾活动范围内的姿态保持与固定端的安装可靠性，其配套的支架结构既要承载排气臂自身重量，还要集成工位散热风扇的安装位，避免焊接作业时高温烟气在工位局部积聚。

　　从结构设计逻辑来看，该安装件采用曲面围板与底部法兰结合的构型，外侧的蓝色钣金护板一方面形成半封闭的气流导腔，让风扇产生的定向气流能够顺着排气臂的抽吸方向形成协同流场，减少焊烟向工位外侧逸散的概率，另一方面围板的曲面弧度完全匹配排气臂根部的转动轨迹，不会在臂体俯仰、回转调整角度时产生运动干涉。底部的圆形法兰盘预留了均匀分布的螺栓安装孔，可直接固定在工位立柱、墙面预装底座或者设备顶面的安装基准面上，法兰中心的轴孔对应排气臂的回转支撑轴，保证臂体在水平方向360度回转时的同轴度，避免长期转动出现卡滞或磨损不均的问题。

　　支架侧面伸出的两个带孔安装耳，是用于固定排气臂的角度锁紧组件，当作业人员调整好排气臂的抽吸位置后，通过耳片处的锁紧旋钮即可固定臂体姿态，不需要额外加装辅助支撑。集成在支架腔体内部的风扇安装位，采用辐条式支撑结构，既能够为风扇提供足够的安装刚性，避免风扇运行时的振动传递到排气臂导致管路共振，又不会过多阻挡气流通道，保证风扇吹出的气流能够顺畅进入导腔，和排气臂的负压抽吸形成吹吸结合的通风效果，相比单纯的负压抽吸，这种结构的焊烟捕集效率能提升近四成，尤其适合小范围、高浓度焊烟产生的固定焊接工位。

　　设计过程中针对安装边界做了明确的尺寸适配，支架整体的外轮廓尺寸完全匹配160/300规格排气臂的根部接口，不需要现场做二次切割修改，配套的2D台阶零件DXF下料文件，可直接导入激光切割、等离子切割设备进行钣金件下料，所有折弯边的折弯半径、止裂槽位置都在图纸中做了明确标注，钣金加工完成后只需要简单的折弯、焊接拼装即可完成成品制作，不需要定制复杂的成型模具，适合小批量的工位改造配套使用。

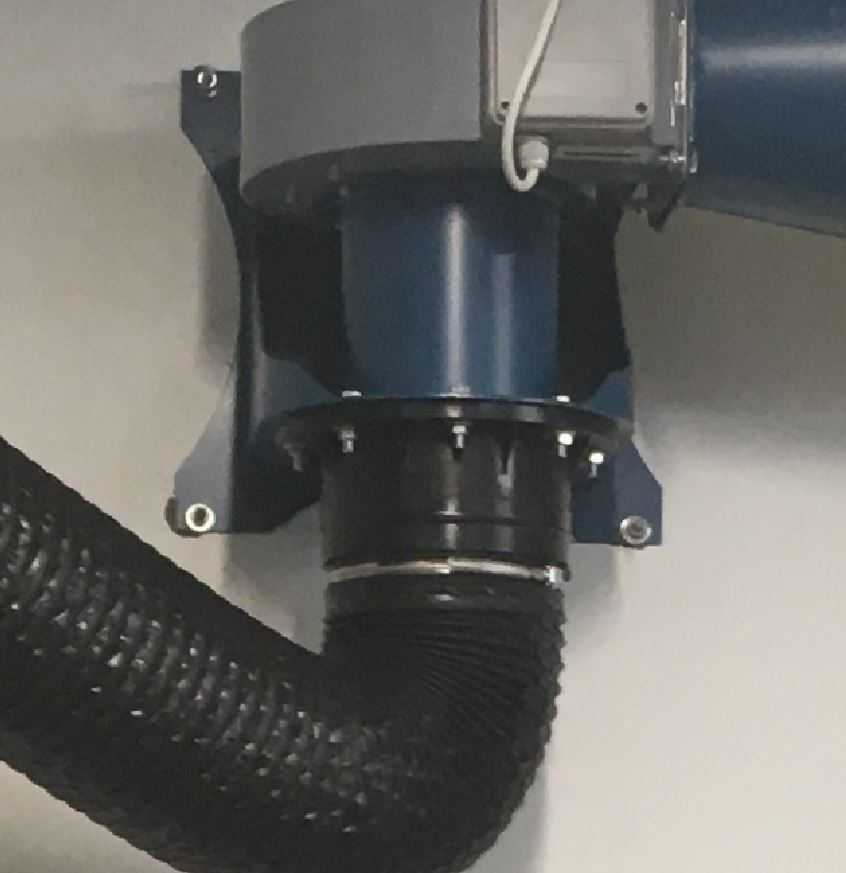

　　在实际安装作业中，需要先将底部法兰与安装基础面的螺栓完全紧固，保证法兰端面与水平面的垂直度偏差不超过1度，避免排气臂回转时出现偏载；之后再将排气臂的回转芯轴插入法兰中心孔，调整好臂体的初始转动阻尼，再锁紧侧面耳片处的固定螺栓；风扇组件安装时要注意叶轮与辐条支撑的间隙，保证四周间隙均匀，避免运行时叶轮擦碰护板产生异响。这类结构除了焊接工位之外，也可适配小型打磨工位、点胶工位的局部排风收集，只需要根据实际的风管口径调整法兰接口尺寸即可，整体结构的冗余强度足够承载常规1.5米到3米长度的柔性排气臂，不会出现臂体下垂、定位失效的问题。

　　从结构受力角度分析，围板与底部法兰的连接位置采用满焊处理，焊缝高度不低于钣金件的厚度，能够承受臂体拉伸、转动带来的复合载荷，侧面的安装耳位置做了局部翻边加强，避免长期锁紧受力出现耳片变形。护板表面的喷塑层不仅能起到防锈作用，还能降低车间内焊渣飞溅对钣金件的烧蚀损伤，延长结构的使用寿命。
