多通道交叉式木材节约导流构件

　　在民用取暧、小型生物质热能供给场景中，木材作为传统易得的燃料，其燃烧效率直接影响燃料消耗速率与热能利用率，这款多通道交叉式构件正是针对小型燃木取暧设备的气流组织需求设计的核心导流部件。从实际应用场景来看，这类构件多装配在小型家用燃木炉、户外便携取暧装置的炉膛上部，承担着多股气流的导向、混合与导流作用，通过优化气流路径让未充分燃烧的可燃烟气与补入的新鲜空气在构件腔体内完成二次混合，延长烟气在高温区的停留时间，从而降低不完全燃烧带来的燃料损耗，实现木材燃料的节约目标。

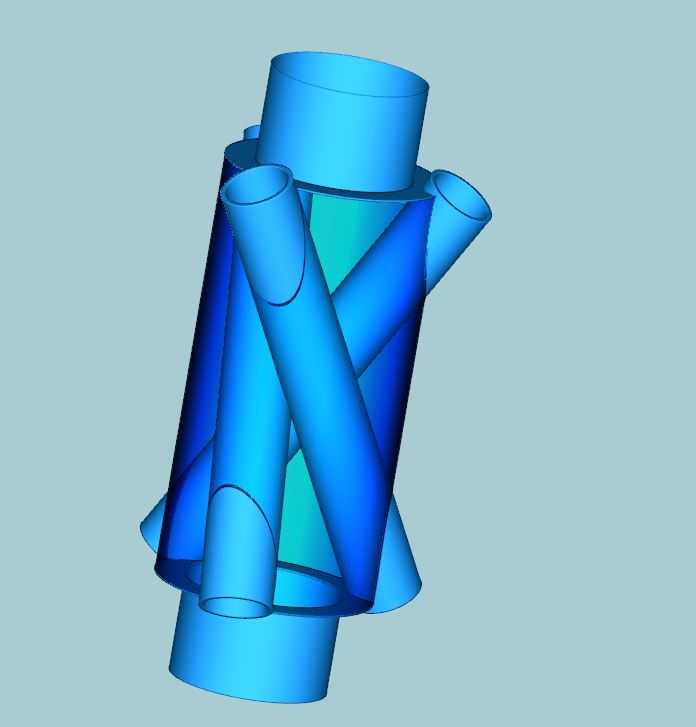

　　从功能特性上看，该构件采用多管路交叉贯通的结构设计，中心设置大直径主通道作为高温烟气的主流上升通路，周围斜向布置的多根小直径支管承担二次补风、烟气分流的作用，不同角度的支管与主通道在空间内形成交错贯通的腔体，既可以让补入的冷空气沿支管斜向切入主烟气流，形成旋流扰动提升混合均匀度，也能将部分未燃尽的炭粒通过支管导流回炉膛高温区二次燃烧，避免可燃成分随烟气直接排出造成的燃料浪费。构件整体采用等壁厚的空心壳体结构，所有管路的衔接处均做顺滑过渡处理，不存在直角突变的流道结构，能够有效降低气流通过时的局部阻力，减少引风环节的能耗损失。

　　设计思路上，这款构件没有采用常规的直筒式烟气通道结构，而是通过空间交叉的管路布局，在有限的安装空间内最大化拓展气流接触与混合的路径长度。建模阶段优先保证各支管与主通道的相贯线完全贴合密封，避免出现气流短路的缝隙，所有管路的轴线角度经过反复校核，确保斜向支管的出口方向对准主通道内的烟气流核心区，让补入的空气能够直接穿透烟气层实现充分混合。考虑到构件长期处于炉膛出口的高温环境，结构设计时所有管壁厚度保持均匀一致，避免因壁厚差导致的受热不均变形，各管路的端部均设置平直的连接端面，方便与上部排烟段、下部炉膛出口的法兰结构对接安装，不需要额外做适配性的切削加工。

　　从安装边界与尺寸适配角度来看，构件整体为上下对称的近似柱形结构，上下两端的主通道端面为安装基准面，安装时需要保证主通道轴线与炉膛排烟口轴线重合，周围斜向支管的外轮廓不超出炉膛上部的安装仓内壁，预留足够的膨胀间隙避免热态工作时与周边结构发生卡滞。构件的最大外轮廓尺寸适配常规小型家用燃木炉的上部安装仓尺寸，不需要对原有炉体结构做大规模改造即可直接替换原有直筒式导流段，安装时仅需要将上下端面与对接部位做耐高温密封处理即可投入使用。实际使用过程中，这种交叉管路结构还能够对烟气中的大颗粒火星起到阻挡作用，降低火星随烟气排出引发火灾的风险，同时多通道的结构也增大了烟气与构件壁面的接触面积，能够更好地将烟气中的热量通过壁面辐射到取暧空间内，进一步提升热能的综合利用率，减少达到目标取暧温度所需消耗的木材量。
