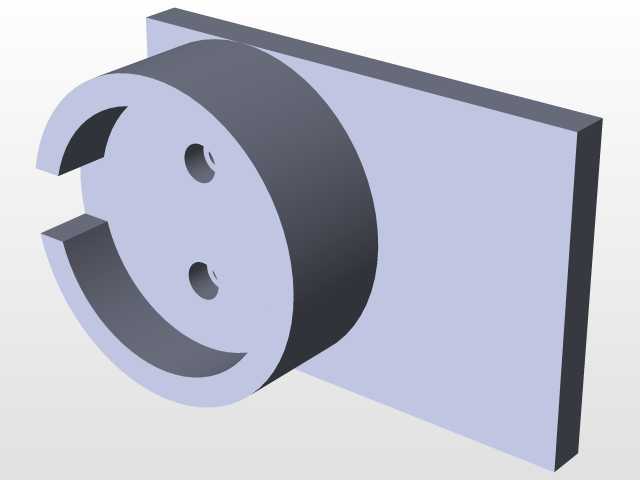

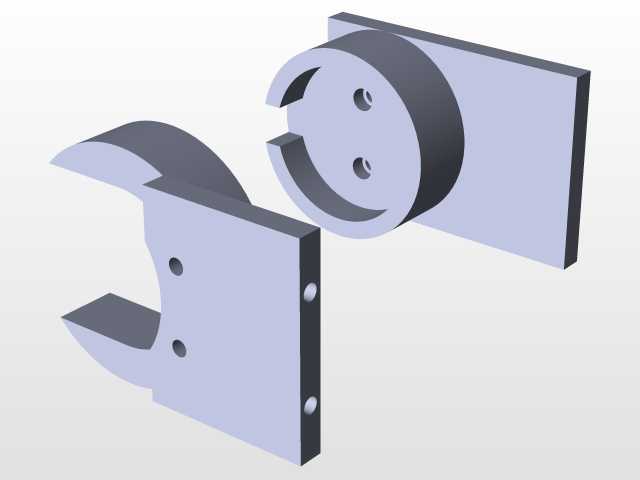

带安装底座的C型缺口凸轮结构件

　　在间歇传动类设备的结构布局里，这类带一体式安装底座的C型缺口轮构件，常被用在轻载工位的间歇分度、行程限位环节，常见于小型自动化装配线的工位切换、包装设备的送料停顿控制、非标专机的动作时序匹配场景中，区别于全轮廓连续传动的盘形凸轮，这种带开口缺口的结构不需要配套复杂的从动件保持机构，能在缺口对应转角范围内让从动件完全脱离驱动，实现预设时长的动作停顿，适配不需要连续回转驱动的工位需求。从结构设计逻辑来看，构件采用圆柱轮体与方形安装底座一体化的布局，省去了额外的轮体安装支座、紧固件连接环节，能直接通过底座上的两个定位安装孔完成整机固定，安装时不需要额外调整轮体与底座的同轴度，一体化成型的结构也避免了装配式结构长期运行后出现的连接松动、

　　轮体偏移问题，适合运行频次较高、维护空间有限的设备内部安装场景。轮体上的C型缺口轮廓不是随意开设的，缺口的两个端面分别对应从动件动作的起始脱离与重新接合位置，轮廓的圆弧段与缺口段的衔接处做了微小的过渡倒角，避免从动件在接合、脱离瞬间出现刚性撞击，降低运行过程中的冲击噪音与构件磨损速度，两个对称布置的安装孔孔位公差按照H7级精度设计，安装时配合对应规格的圆柱销或者内六角螺栓即可完成精准定位，不需要额外做位置调校，能有效缩短设备的装配调试周期。从安装边界尺寸来看，方形底座的边长大于圆柱轮体的外径，安装后底座完全覆盖轮体的背部投影区域，不会出现轮体悬伸过长导致的受力变形问题，轮体的轴向厚度根据从动件的接触宽度匹配，

　　保证从动件的滚轮或者顶杆在全行程范围内都能与轮体轮廓完全接触，不会出现脱边、偏磨的情况。在实际选型适配过程中，这类构件不需要搭配复位弹簧等强制回程部件，当轮体转动到缺口位置时，从动件可依靠自身重力或者配套工位的负载完成停顿动作，相比传统的槽轮机构，结构更紧凑，占用的安装空间更小，能在狭窄的设备腔体内部完成布置，同时传动过程中的动平衡表现更好，因为轮体的缺口区域对应的背部底座做了等重去除处理，高速回转时不会出现明显的离心振动，适配每分钟60到120次的间歇动作频次需求。设计过程中需要重点关注缺口的角度范围与设备所需停顿时长的匹配关系，缺口对应的圆心角越大，从动件的停顿时间越长，同时要核算轮体的壁厚强度，保证在从动件接触压力作用下，

　　轮体不会出现径向变形，安装孔的中心距需要与设备安装板的预设孔位完全匹配，避免安装时出现强制装配导致的内应力，长期运行下出现构件开裂的问题。另外，轮体的圆柱工作表面粗糙度控制在Ra1.6以内，能降低与从动件接触时的摩擦阻力，减少运行过程中的磨损量，延长构件的使用寿命，底座的安装平面做了铣平处理，平面度公差控制在0.02mm以内，安装后能与设备安装板完全贴合，不会出现倾斜导致的轮体回转偏摆问题。这类结构件在实际应用中，常被用来替代结构复杂的分度凸轮机构，在轻载、低精度要求的间歇传动场景下，能大幅降低设备的制造成本与维护难度，不需要定期做复杂的间隙调整，只需要定期检查安装螺栓的紧固状态即可，非常适合中小型非标自动化设备的快速开发与迭代。
