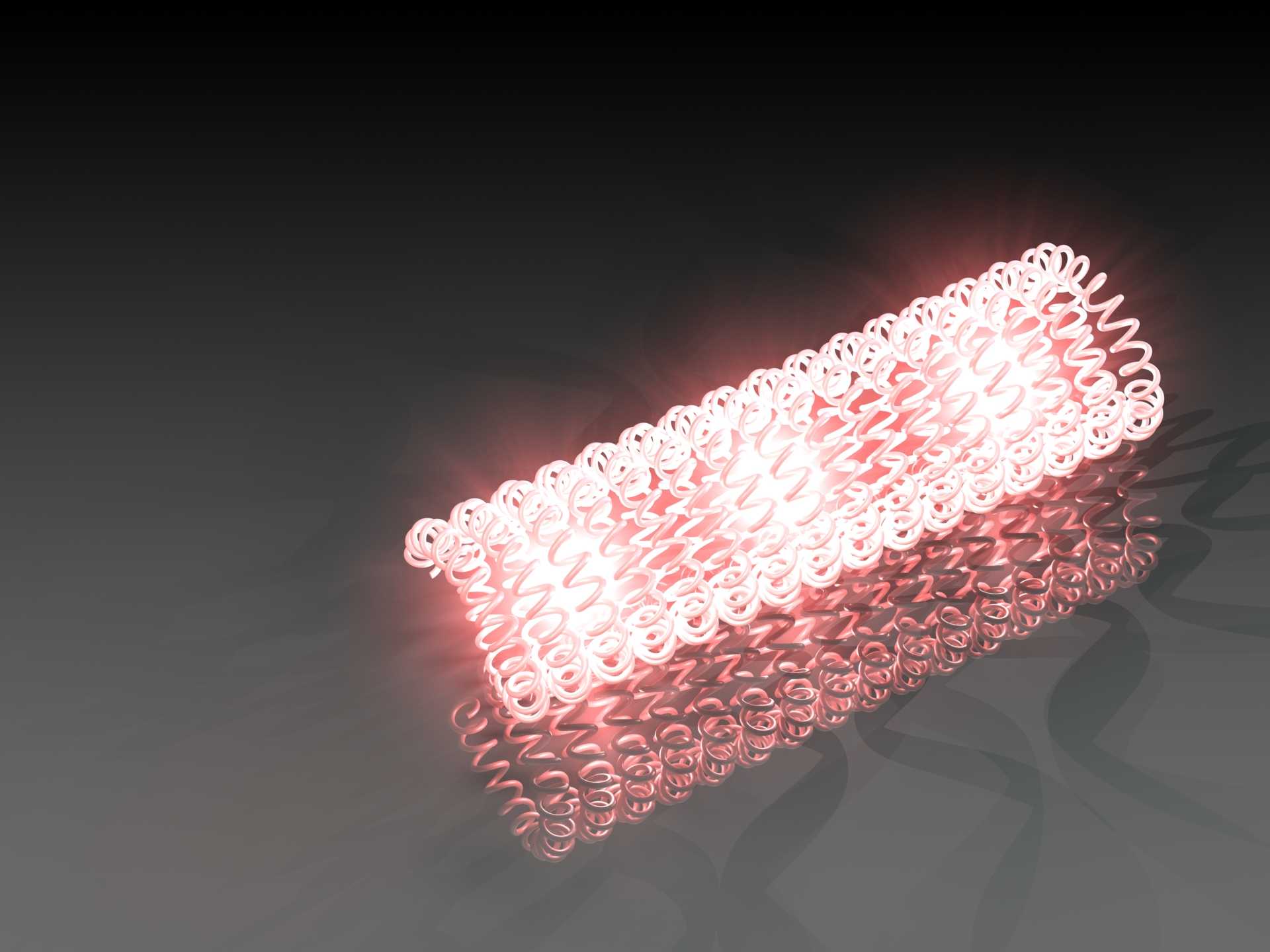

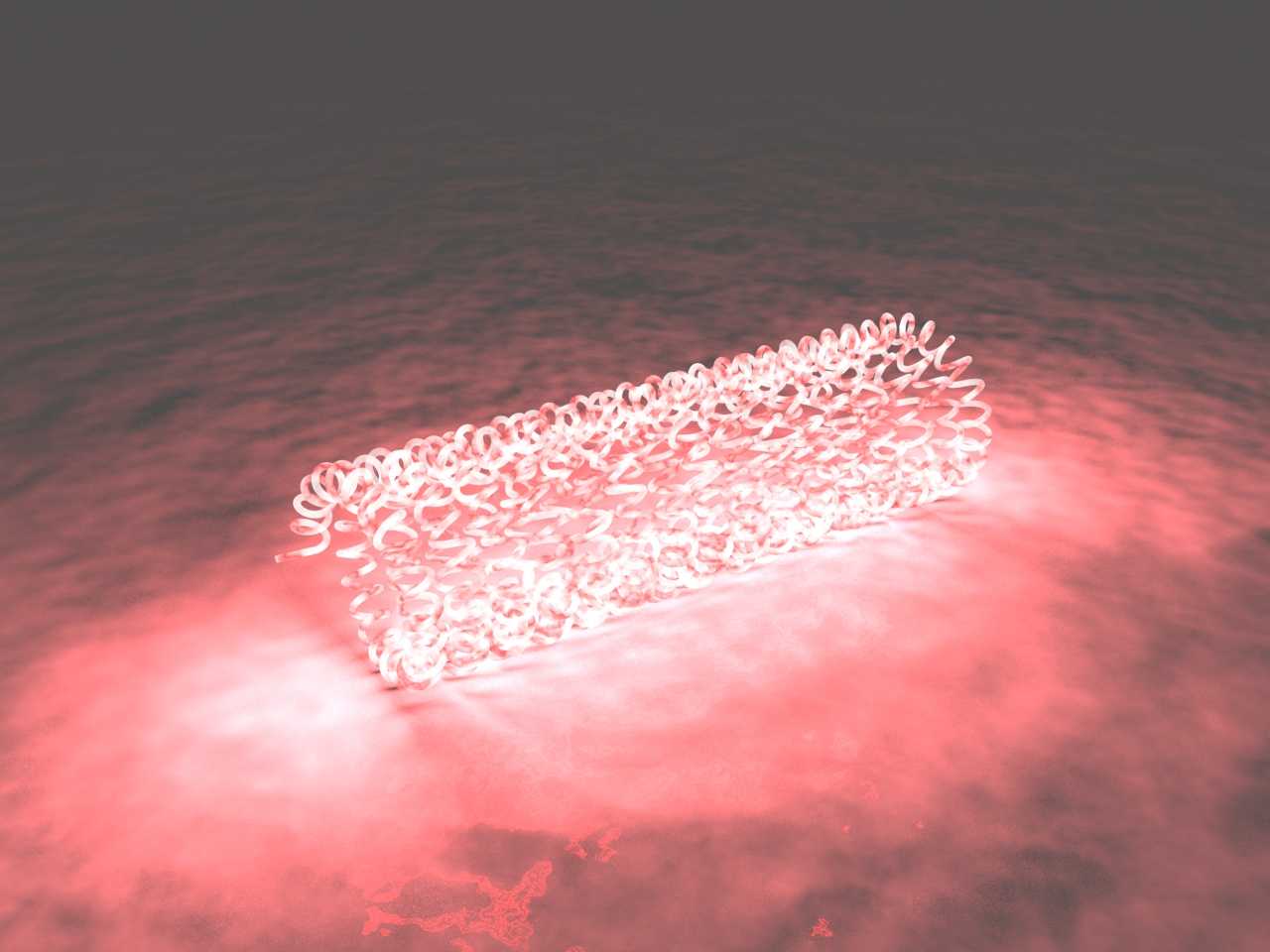

小直径多圈镍铬螺旋电阻发热结构

　　在民用小家电、工业加热模组、实验温控设备的电热回路里，这类小直径密绕螺旋结构的镍铬电阻件是核心发热载体，区别于粗直径大螺距的工业炉用发热丝，该结构的螺旋直径控制在1.8mm级别，总圈数达到343圈，设计之初就是为了在有限的安装空间内最大化有效发热长度，同时兼顾电阻值精度与发热均匀性。从实际应用场景看，这类密绕螺旋电阻常被嵌入到小型热风枪的发热芯骨架、便携式恒温焊台的发热组件、精密实验仪器的局部温控模块，甚至部分医疗低温加热设备的接触式发热端，因为螺旋直径小，它可以适配直径2mm以内的陶瓷安装芯棒，不需要额外做结构避让，绕制完成后的整体外径可以控制在2.2mm以内，能顺利穿入内径2.5mm的绝缘保护套管，安装边界非常紧凑，适合对空间占用要求严苛的小型电热设备。

　　从功能特性上看，镍铬材料本身的高电阻率、高温下抗氧化性能稳定，长期工作在800℃以内的环境下不会出现明显的电阻值漂移，而密绕的螺旋结构并非简单将长丝绕成圆柱，每一圈的螺距控制在均匀的0.1mm级别，既避免圈间短路，又能让发热区域的热分布连续无断点，不会出现局部过热烧断的问题。设计这类结构的时候，首先要核算总电阻值是否匹配设备的供电电压与额定功率，343圈的绕制长度是结合镍铬丝的线径、单位长度电阻值反向推导出来的，既要保证总电阻满足功率要求，又要让绕制后的总长度适配安装腔体的轴向尺寸，不会出现装配件干涉。

　　很多新手建模的时候容易忽略螺旋绕制的起始端与收尾端的固定结构，实际生产中这类密绕电阻的两端会留出1-2圈的平直段，用来和供电引脚焊接，建模时需要在螺旋实体的两端做平直延伸的过渡，不能直接将螺旋端面截断，否则生产出来的零件端部容易出现应力集中，安装时稍受外力就会出现断丝。另外螺旋的升角是和线径、螺距匹配计算的，不能随意设置参数，否则会出现圈间间隙不均匀的问题，实际绕制过程中螺距误差超过0.05mm就会导致局部发热密度过高，缩短零件使用寿命。

　　从安装适配的角度，这类螺旋电阻在装配时通常会套入耐高温的云母绝缘套管或者陶瓷纤维套管，所以建模时的螺旋外径公差需要控制在±0.05mm，避免外径过大穿管困难，或者外径过小在管内晃动导致移位。同时螺旋的内径要和支撑芯棒的外径做间隙配合，单边间隙留0.05-0.08mm即可，间隙过大会导致绕丝在受热膨胀后出现松垮移位，间隙过小则装配时容易刮伤电阻丝表面的氧化层，影响使用寿命。

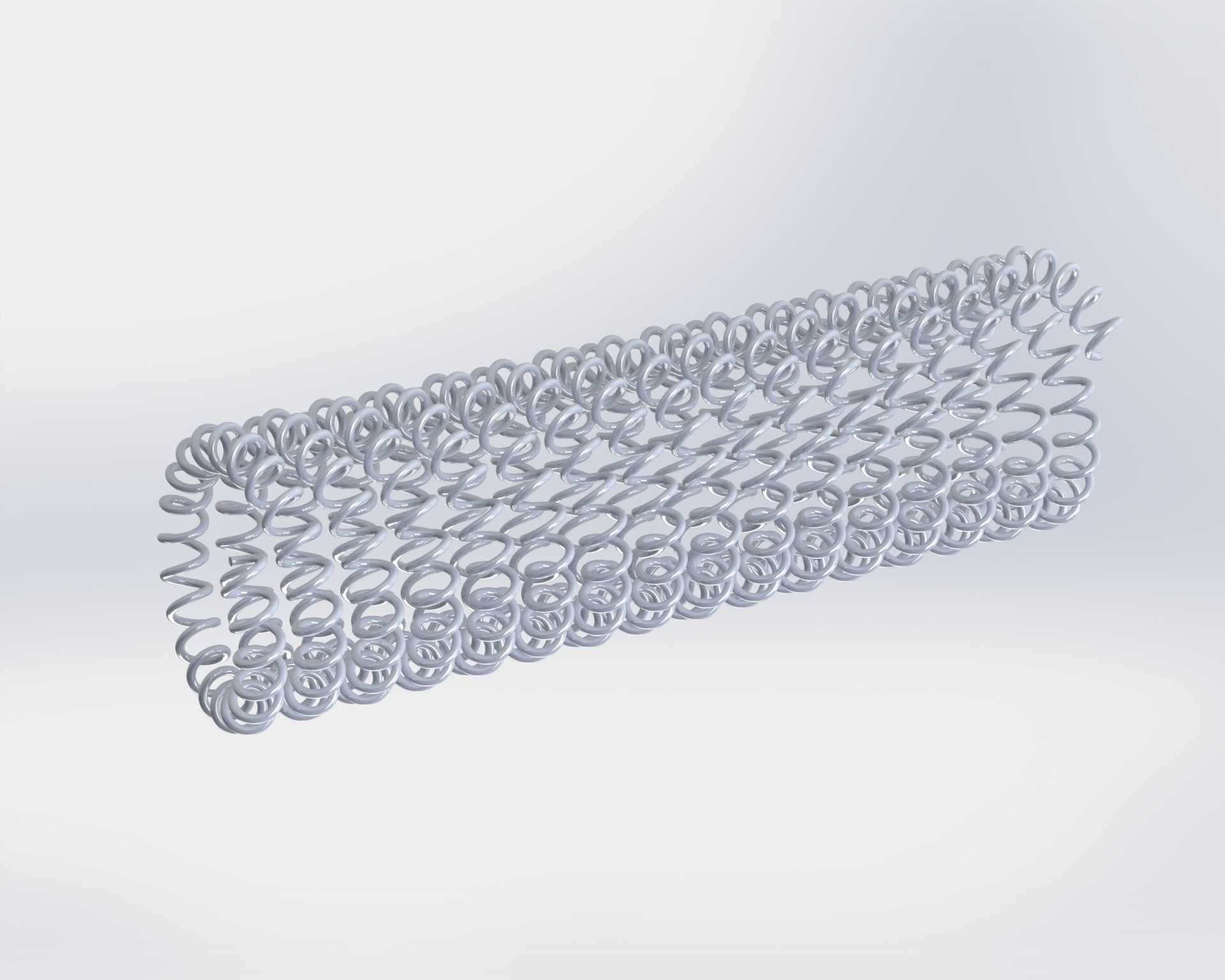

　　在不同的应用场景下，这类结构的参数调整逻辑也有区别，如果是用于直流低压的便携设备，会适当减小镍铬丝的线径，增加绕制圈数来提升总电阻值，匹配低压供电下的功率要求；如果是用于交流市电的小型加热设备，会适当加大线径，调整螺距来提升单位面积的发热功率，满足快速升温的需求。这个模型还原的密绕结构参数，是小功率恒温加热场景下的典型设计，圈数与螺旋直径的匹配度经过实际生产验证，不会出现绕制过程中丝材变形、圈间重叠的问题，结构设计的合理性可以直接复用在同类型电热产品的开发中，不需要再反复调整螺旋参数验证绕制可行性。
